La nueva tecnología de LEDs con chip a escala (Flip Chip)
- By Lumistrips ES Professionale a LED
- 12 abr 2021
Con el desarrollo de la iluminación LED y las elevadas exigencias de los consumidores, los fabricantes de chips LED están mejorando e innovando continuamente.
El desarrollo de los LEDs Chip Scale Packaged (Flip Chip o CSP) es una de estas innovaciones.Un CPS es un dispositivo emisor de luz sin sustrato, con cableado sin soldadura, de pequeño tamaño y alta densidad óptica.
El CSP, o Chip Scale Package, se define como un paquete de LED con un tamaño equivalente al de un chip de LED, o no mayor del 20%. El producto CSP tiene características de componentes integrados que no requieren conexiones de cables soldados, reduciendo la resistencia térmica, reduciendo la ruta de transferencia de calor y reduciendo las fuentes potenciales de error.
Normalmente, un diodo emisor de luz (LED) tiene dos componentes clave, el chip LED que emite la luz y el paquete LED que la enfoca, permite el montaje en productos de iluminación y transfiere el calor al disipador de calor.
Algunos ejemplos comunes de LED empaquetados con potencia desde 0,2 vatios o menos (LED de media potencia), hasta 10 vatios o menos (LED de alta potencia) o de 2 a 50 vatios para los LED de chip en placa (COB).
Un paquete de LED de media potencia (izquierda) comparado con un LED CSP (derecha). Se ha eliminado todo, excepto el chip LED, el fósforo amarillo y las almohadillas de conexión. Este proceso ha dado lugar a una importante reducción de escala, lo que ha permitido una mayor miniaturización de la iluminación basada en LED.
Abajo, algunos ejemplos de LEDs CSP de Samsung, con diferentes variaciones individuales y dos tipos de array (2x2 y 3x3).
Este enfoque básico de la estructura de los LED tiene dos objetivos: un menor coste y una transferencia de calor más eficiente. En teoría, esto puede dar lugar a una luminaria LED CSP con un precio más bajo y un diseño más delgado en comparación con una que utiliza un LED empaquetado.
Un LED CSP también tiene por defecto un ángulo de visión más amplio, de hasta 180 grados porque el fósforo se aplica también en los lados (véase la imagen de abajo). Esto puede ser una ventaja muy importante para aplicaciones como los módulos de retroiluminación, la sustitución de lámparas y tubos de factor de forma tradicional.
Los LEDs CSP son de menor tamaño pero presentan una alta intensidad por unidad con menos calor. Los CSP son ideales para aplicaciones como retroiluminación LED, farolas, módulos de ángulo de visión ultra ancho y faros. Algunos fabricantes de luces LED utilizan el chip CSP para replicar el tamaño y la ubicación del filamento de tungsteno en una bombilla halógena para crear patrones de haz muy parecidos a los de las bombillas halógenas.
Podemos resumir las ventajas de los LEDs CSP:
- Mejor disipación del calor
- Mayor densidad de lúmenes
- Sin soporte ni cable de aleación, menos procesos de producción, más fiable
- Más flexible

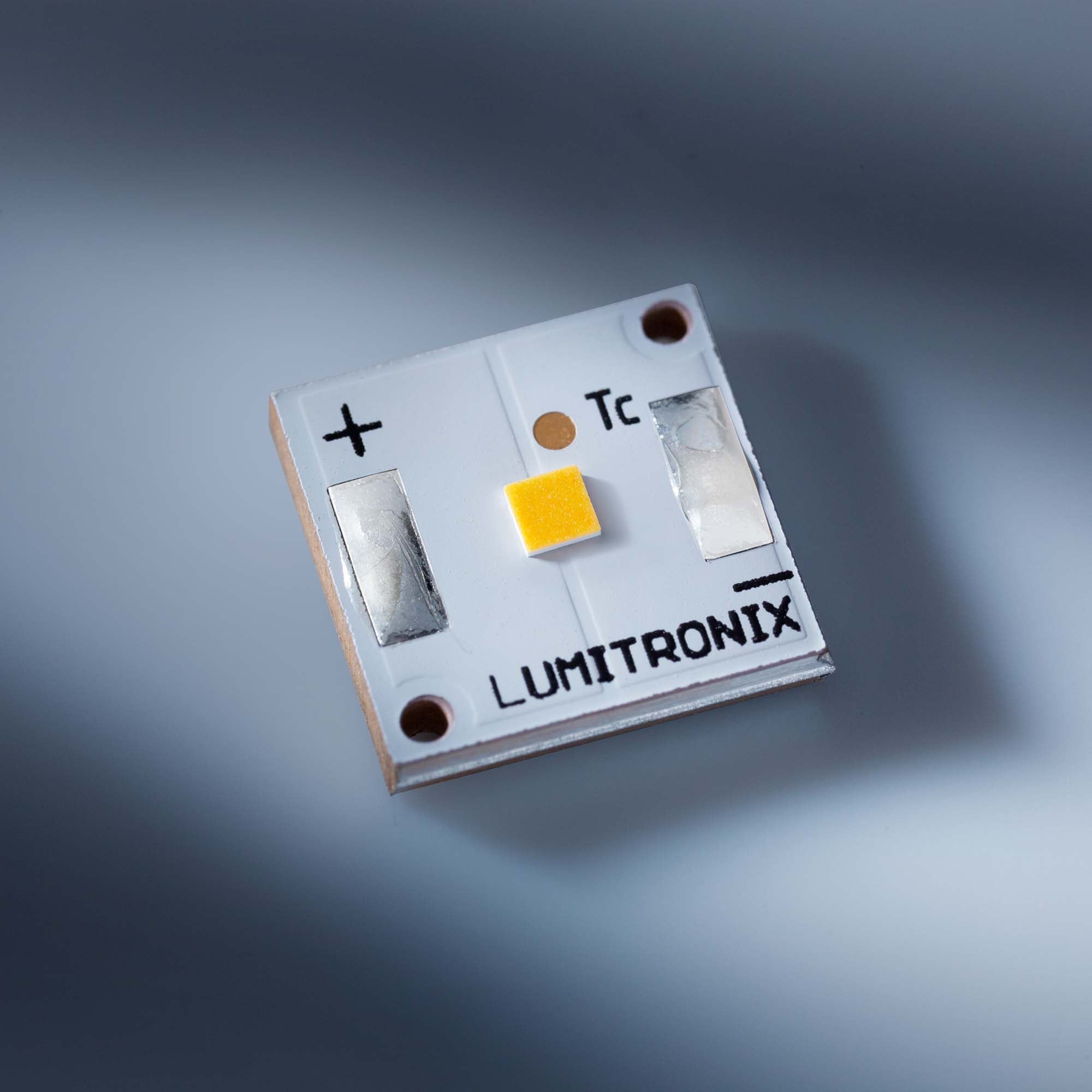

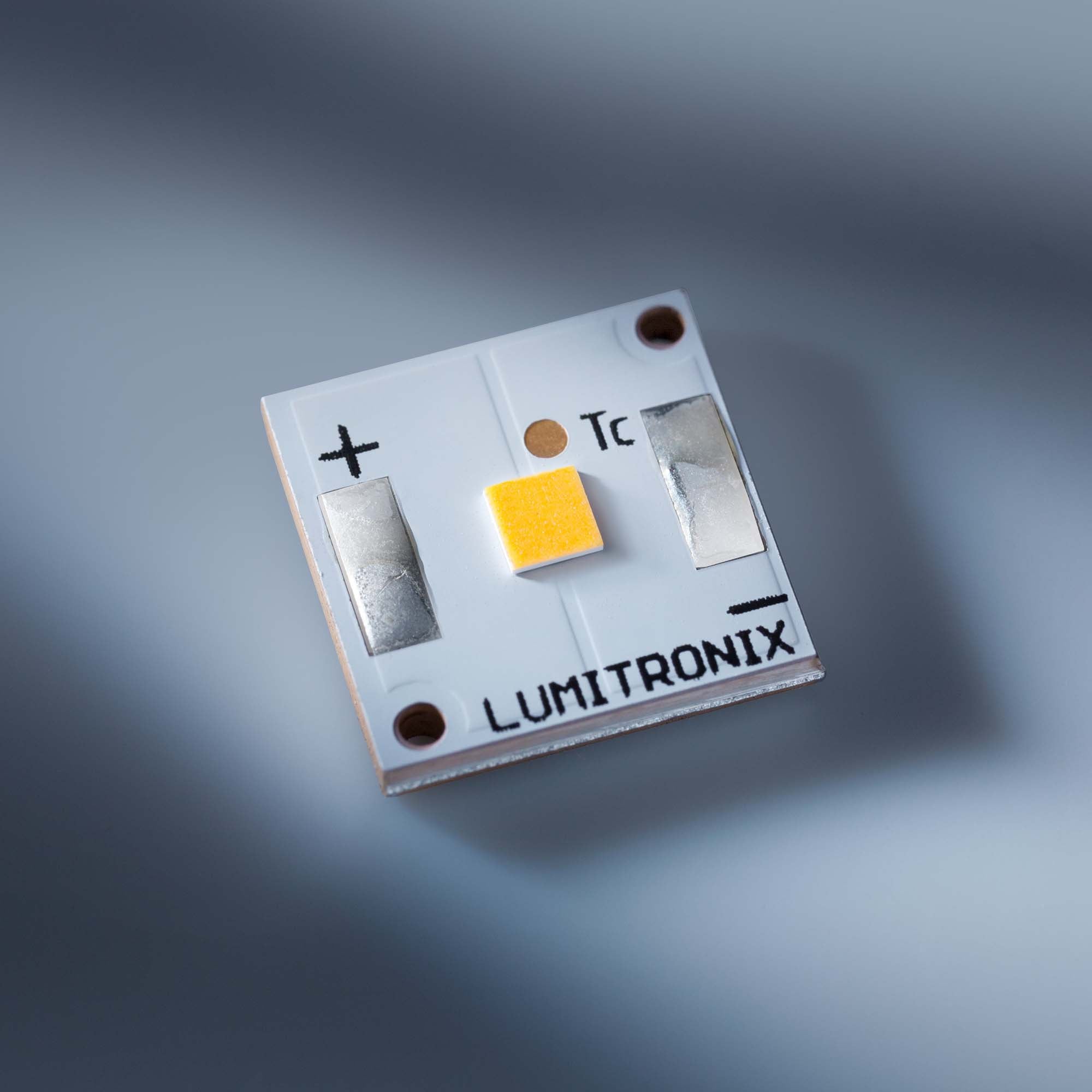

En Lumitrips encontrará los LEDs CSP de Nichia en formato de módulo LED individual y como matrices multi-LED:
