Sentir el calor: el papel crucial de la gestión térmica en el rendimiento de los LED

Cuando se trata de iluminación LED, la gestión del calor desempeña un papel fundamental para garantizar la longevidad y el rendimiento del producto. Las luces LED, a pesar de su eficiencia energética, generan calor durante su funcionamiento. Si no se gestiona adecuadamente, este calor puede reducir significativamente tanto la eficiencia como la vida útil del LED. Por lo tanto, antes de instalar cualquier tecnología LED es fundamental comprender la ciencia que hay detrás de la gestión del calor.

La importancia de una gestión eficaz del calor en los LED

Los LED, o diodos emisores de luz, funcionan haciendo pasar una corriente eléctrica a través de un material semiconductor. Este proceso genera luz, pero también calor como subproducto. Sin una gestión eficaz del calor, esta energía térmica podría acumularse y provocar un aumento significativo de la temperatura del LED. Esto puede provocar una disminución de la potencia luminosa, cambios de color e incluso el fallo prematuro del LED.

La clave de un funcionamiento eficiente de los LED reside en una gestión eficaz del calor, es decir, la disipación del calor generado durante el funcionamiento. Esto se consigue mediante un circuito térmico que aleja el calor del LED y lo disipa en el entorno. Sin embargo, el diseño y los materiales utilizados en este circuito térmico desempeñan un papel crucial a la hora de determinar su eficacia.

Conceptos básicos de la gestión térmica de los LED

El circuito térmico de un sistema de iluminación LED suele comenzar en la matriz del LED (la parte activa del LED que emite luz cuando se aplica corriente) y se extiende por la almohadilla del LED, la placa de circuito impreso (PCB), el disipador de calor y, por último, el entorno. Cada uno de los componentes de este circuito térmico forma parte integrante del proceso global de gestión del calor y tiene el potencial de actuar como un cuello de botella si no se diseña o aplica correctamente.

Uno de los conceptos clave en la gestión del calor de los LED es la "resistencia térmica", una medida de la eficacia con la que un componente conduce el calor. Al igual que la resistencia eléctrica, la resistencia térmica es una propiedad que depende del material y el diseño del componente. Suele expresarse en grados centígrados por vatio (°C/W). Una resistencia térmica más baja indica que el conductor de calor es más eficaz.

Estudio de caso: Impacto de la resistencia térmica en el rendimiento de los LED

Consideremos un conjunto de cuatro LED, cada uno de los cuales consume 1 vatio de potencia, montados sobre una placa de aluminio y un disipador de calor con una resistencia térmica total de 15 °C/W. Los propios paquetes de LED tienen una resistencia térmica de 5°C/W.

Supongamos que tenemos una matriz con 4 LED (como en la imagen inferior) cada uno con un consumo de 1 vatio (Pled = 1 vatio, Ptotal=4 vatios a 350 mA).

Cada uno de los paquetes de LEDs tiene una resistencia térmica de 5°C/W (Rled). Los LED se colocan sobre una placa de aluminio y un disipador de calor con una resistencia térmica total de 15°C/W (Rhs).

En determinados puntos del circuito térmico (equivalente a la red de datos) se definen los valores de temperatura. Para la matriz de nuestro ejemplo son de interés los siguientes:

• Tjunción(Tj)
• Tambient (Ta)

Con estos valores de temperatura podemos saber cómo funcionará un LED (Flujo Luminoso Relativo) y qué vida útil tendrá (Vida útil L70). Ambas dependen de la temperatura en el interior del LED, llamada temperatura de unión, relación que se suele representar en gráficos como los siguientes.

Instalamos la matriz en una luminaria cerrada que funciona en un entorno caliente. Esto puede dar lugar a

una temperatura ambiente de 60 °C (Ta). A continuación, calcularemos la temperatura de unión (Tj ) para utilizarla con los gráficos anteriores.

En este escenario, la temperatura de unión (la temperatura en el interior del LED) se puede calcular de la siguiente manera:

Tj=Ta + Ptotal* Rhs + Pled*Rled

Tj = 60 °C + 4 W * 15°C/W + 1 W*5°C

Tj = 60 °C + 60 °C + 5°C =125°C

Tjunction (Tj) = Tambient (Ta) + Ptotal * Rhs + Pled *Rled

Suponiendo una temperatura ambiente de 60 °C (que podría darse si el conjunto se instalara en una luminaria cerrada en un ambiente caluroso), tenemos:

Tj = 60 °C + 4 W * 15°C/W + 1 W*5°C/W

= 60 °C + 60 °C + 5°C

= 125°C

Así, cada LED de la matriz tendría una temperatura de unión de 125°C.

Ahora bien, si el fabricante del conjunto de LED afirma que cada LED produce 100 lúmenes y tiene una vida útil L70 (el tiempo necesario para que la potencia luminosa del LED descienda al 70% de su nivel inicial) de 80.000 horas a una temperatura ambiente de 25 °C, resulta evidente que el rendimiento y la vida útil reales difieren significativamente de estas cifras anunciadas. De hecho, sobre la base de la temperatura de unión calculada y los gráficos de rendimiento típicos de los LED, cada LED en este escenario produciría sólo unos 90 lúmenes y tendría una vida útil L70 de aproximadamente 30.000 horas.

Implicaciones reales de la gestión térmica en los sistemas LED

El impacto de la gestión térmica se hace aún más evidente cuando consideramos escenarios del mundo real. Por ejemplo, un proveedor aleatorio de Alibaba demuestra que el rendimiento de los LED cae un 40% a 60 °C. Aunque no se disponía de datos sobre la vida útil, es razonable deducir que la vida útil de la L70 se reduciría a unos pocos miles de horas como máximo.Para ilustrar esto aún más, un gráfico compilado a partir de hojas de datos de varios fabricantes, que muestra modelos específicos de LED, subraya de nuevo la importancia crucial de la gestión térmica para mantener el rendimiento y la longevidad de los LED.

Estrategias para una gestión térmica eficaz de los LED

Entonces, ¿cómo podemos garantizar una gestión eficaz del calor en los sistemas de iluminación LED? He aquí algunas estrategias clave:

1. Seleccione LED de alta calidad: Los LED de mayor calidad suelen tener una mejor capacidad de gestión del calor. Esto se debe a que suelen estar diseñados con mejores materiales y estructuras para disipar el calor de forma más eficiente.

2. Utilice disipadores de calor eficientes: Los disipadores de calor absorben el calor generado por el LED y lo disipan en el entorno circundante. Elegir un disipador de calor con una resistencia térmica baja puede mejorar significativamente la gestión del calor del LED.

3. Optar por un diseño adecuado de la placa de circuito impreso: La placa de circuito impreso sirve de interfaz física y eléctrica para el LED. Un PCB bien diseñado puede ayudar a disipar el calor, reduciendo la resistencia térmica global del sistema.

4. Tenga en cuenta la temperatura ambiente: La temperatura ambiente desempeña un papel importante en la gestión global del calor de un sistema LED. En entornos más calurosos, pueden ser necesarias medidas adicionales para garantizar una disipación eficaz del calor.

5. Utilizar materiales de interfaz térmica (TIM): Estos materiales pueden colocarse entre el LED y el disipador de calor para mejorar la transferencia de calor. Rellenan los huecos de aire y crean una vía más directa para que el calor fluya del LED al disipador.

Conclusión

Comprender la importancia de la gestión del calor en los sistemas de iluminación LED es primordial para su funcionamiento eficaz y eficiente. Aunque los productos LED de bajo coste pueden parecer atractivos, a menudo vienen acompañados de una gestión del calor ineficiente y de datos incompletos o engañosos sobre su rendimiento y vida útil fuera de los entornos de prueba controlados.

Para sacar el máximo partido de su sistema de iluminación LED, es fundamental tener en cuenta factores como la temperatura ambiente, la calidad del producto LED y cómo afecta su temperatura de unión real al rendimiento y la vida útil. Una gestión adecuada del calor no sólo garantiza un rendimiento óptimo, sino que también prolonga la vida útil de su sistema de iluminación LED, convirtiéndolo en una opción rentable a largo plazo.

En conclusión, no se trata sólo del brillo o el color de la luz, sino también de lo bien que el producto puede gestionar el calor. Como se suele decir, no se trata sólo de ver la luz, sino también de sentir el calor.

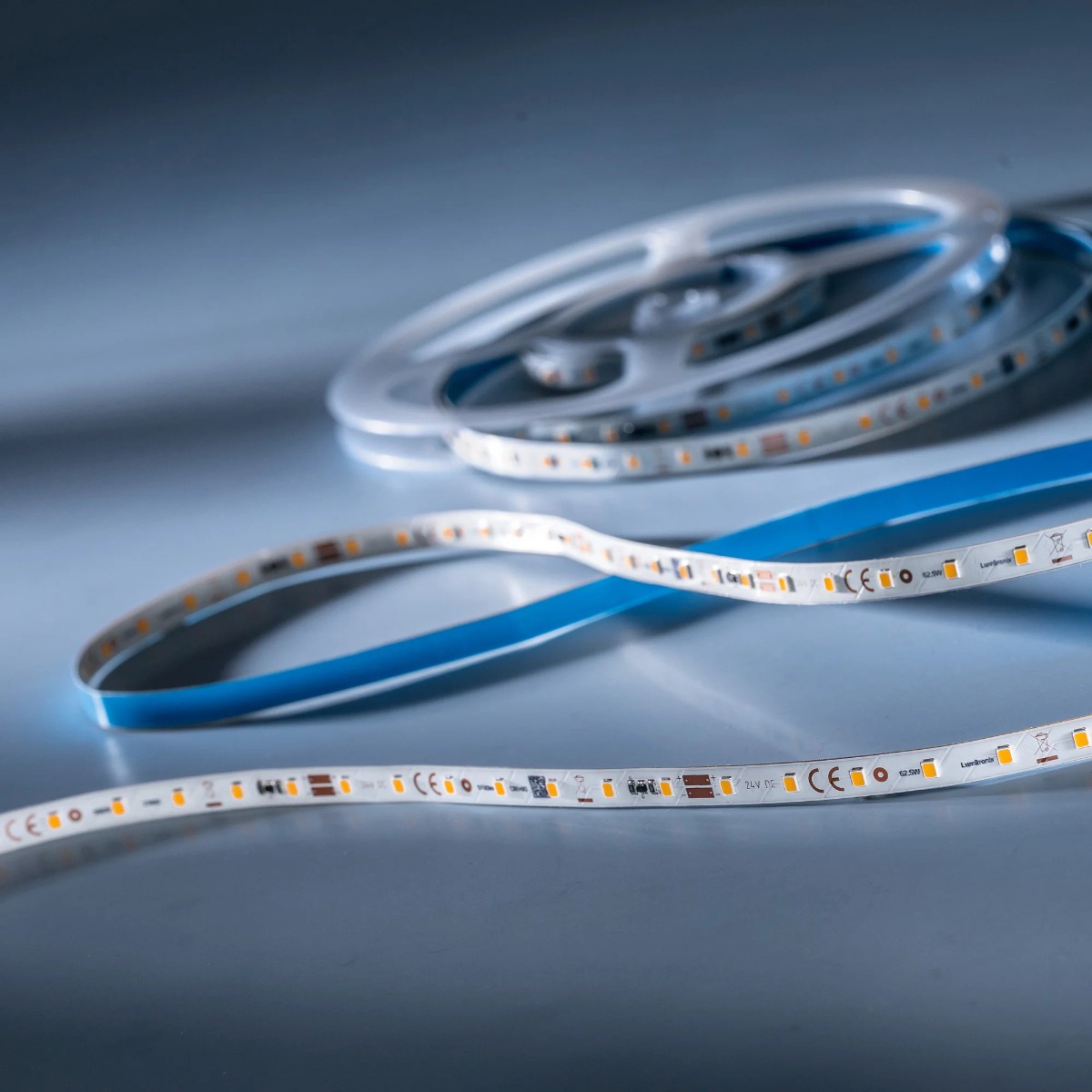

Teniendo en cuenta lo anterior, hemos seleccionado los LED de alto rendimiento de Nichia, Samsung o Seoul para utilizarlos en la mayoría de nuestras Lumistrips.
