Hecho a medida Módulos LED Nichia LumiBar-50 Plug & Play 50cm, 12/24/48V (hasta 10000lm/m), fabricados en Alemania
Utilice este formulario especializado para pedir su LumiBar-50 Color personalizado tira LED.
- Más detalles a continuación
- Se aplican términos y condiciones
- Información con * es obligatoria.

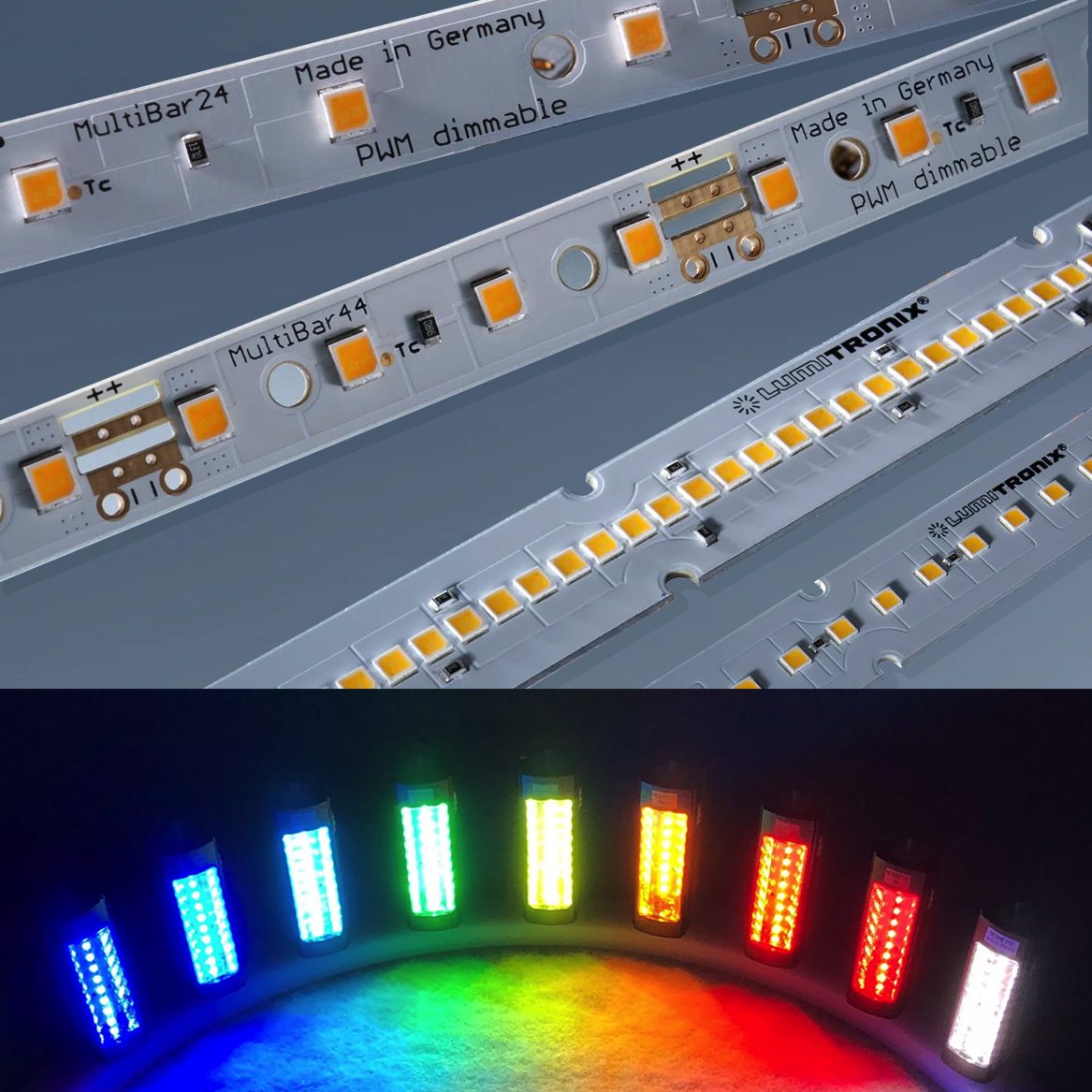

Construya su propio LumiBar-50 Nichia tira LED
- LumiBar-50 puede ser equipado con 30-120 x Mid-Power Color Nichia 757 LED de Japón, con el más alto rendimiento en el mercado
- 500mm de largo tira LED, 5-20mm de ancho
- Con sistema de conexión plug-and-play opcional versátil y fácil de usar
- Tensión constante de 12/24V/48VDC
Construya su propia LumiBar-50 Plug & Play 50cm Color tira LED, Made in Germany, Nichia/Cree/Samsung/Seoul LEDs, 12/24/48V (hasta 10000lm/m)
Las LumiBar-50 Nichia tiras LED son versátiles y fáciles de usar, ideales para una amplia gama de aplicaciones, como iluminación comercial, industrial, general, decorativa, construcción de stands de exposiciones o iluminación de tareas. El sistema plug-fit o de conectores disponible permite conectar las tiras para formar largas tiras de luz sin necesidad de soldar, con LED uniformemente espaciados que pueden dividirse para iluminar incluso espacios reducidos.
LumiBar-50 está diseñada para utilizar los LED de potencia media de la serie 757 de Nichia, un gran éxito en el mercado debido a su mayor eficacia luminosa (222 lm/w), pequeño tamaño (encapsulado 3030), extrema vida útil (más de 100.000 horas) y gran versatilidad. Al poder equipar la LumiBar-50 con la selección completa de LEDs Color Nichia 757, podrá crear el producto perfecto para su aplicación.
Las especificaciones disponibles para la personalización relacionadas con la densidad y la anchura de los LED permiten a la LumiBar-50 satisfacer la mayoría de los requisitos de las aplicaciones de iluminación lineal.
Fabricado en Alemania, el Lumibar-50 tira LED es un producto profesional diseñado para un uso a largo plazo, con una garantía de 5 años.
Soluciones LED personalizadas: Excelencia en iluminación a medida
No se conforme con soluciones LED genéricas cuando nuestro servicio de personalización puede satisfacer sus necesidades específicas, evitando los compromisos asociados a los productos estándar. Con más de 20 años de experiencia en el sector, fabricamos en Alemania soluciones LED innovadoras, de calidad y de alto rendimiento, adaptadas a sus especificaciones.
Proceso de personalización simplificado y asistencia profesional
Facilitamos el diseño de la iluminación LED con este proceso especializado para construir su propia tiras LED, con opciones que abarcan el tamaño, las especificaciones y las características eléctricas.
Comenzar un proyecto LED personalizado puede parecer un reto, pero estamos aquí para ayudarle, ofreciéndole una asistencia completa para seleccionar los LED, los modos de accionamiento, los controles, la gestión térmica y la conectividad.
Comience su proyecto LED personalizado
¿Listo para transformar su visión en realidad con el tira LED perfecto? Haga su pedido ahora y permítanos iluminar su camino hacia la innovación, garantizando que su proyecto brille más que nunca.
LumiBar-50 personalizada tira LED Explicación del proceso de pedido y detalles técnicos:
Construya su propio LumiBar-50 tira LED Plug & Play Módulos LED, Hecho en Alemania, con Nichia 757 LED serie, 500 mm de longitud y 5 mm a 20 mm de ancho, con PCB rígido.
Paso 1: Cantidad del pedido (pcs)
¿Cuántos módulos necesita? Aunque no hay MOQ, recomendamos al menos 50 metros. La cantidad pedida se entregará en tiras de 50 cm, que podrá cortar a la longitud deseada, en función de la unidad de corte.

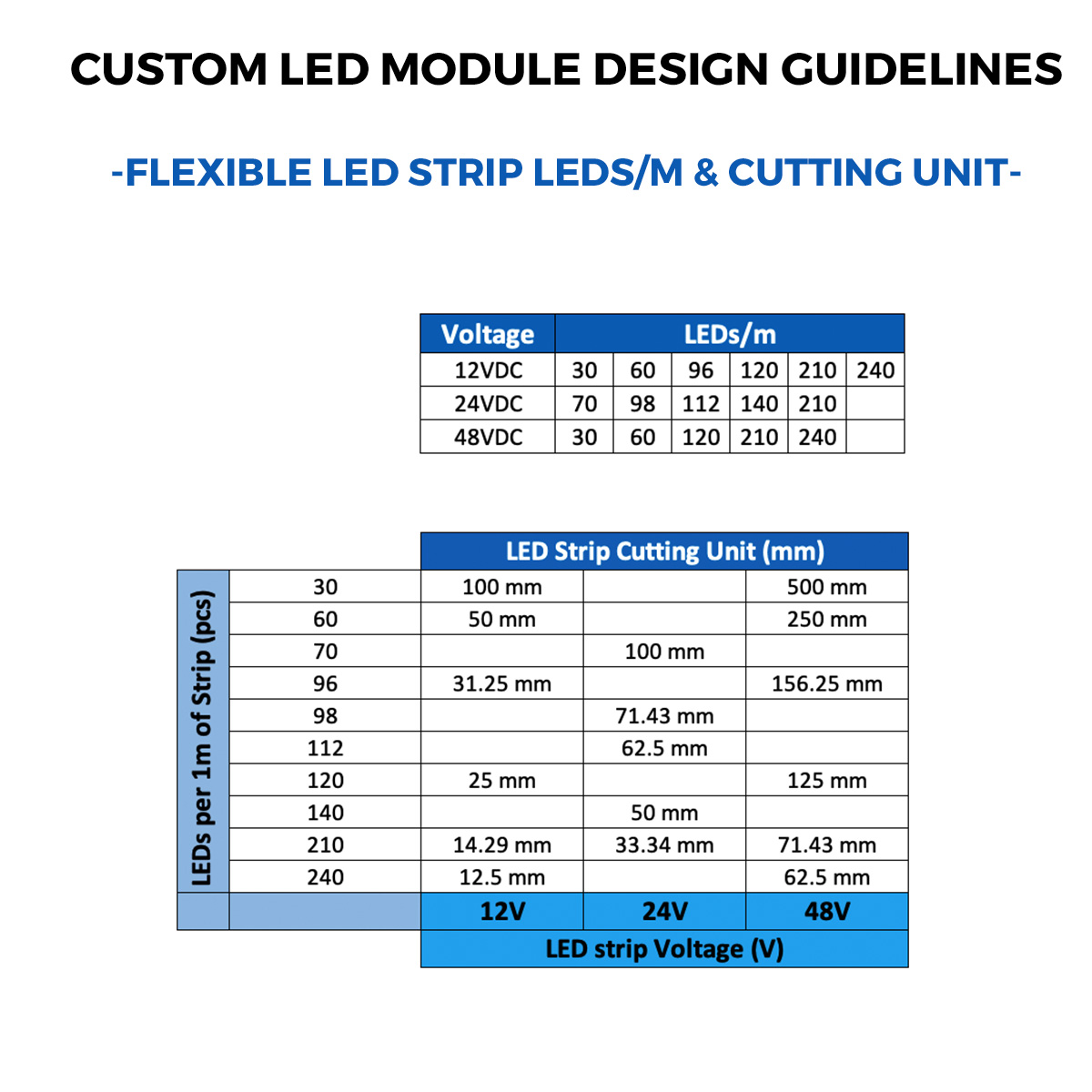

La unidad de corte depende del número de LED por metro y del voltaje elegido, y puede oscilar entre 3 mm y 50 mm (véase la imagen para más detalles).
Paso 2: LED Nichia 757 COLOR
El Lumibar se construirá con la última generación de Nichia 757 COLOR LED de la serie, el líder de la industria 3030 LED de potencia media. La serie 757 LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w) y fiabilidad (hasta 100.000h de vida útil L70). Cada LED tiene un consumo típico de 0,2 W a 65 mA, para un flujo luminoso de hasta 45 lm.
Haga clic aquí para ver la gama actual de LED de color Nichia.
Los LED Nichia 757 Color incluyen:

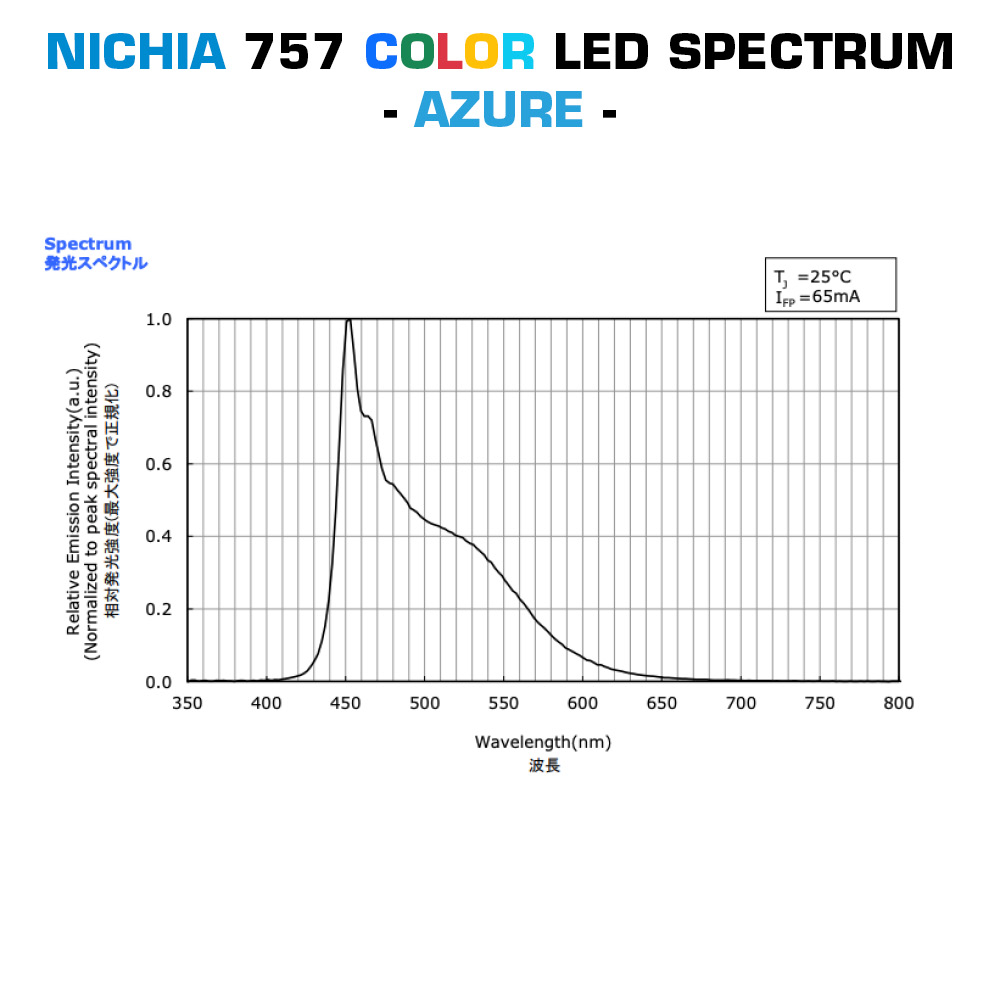

- AZURE: LEDs enfocados a 460nm*.

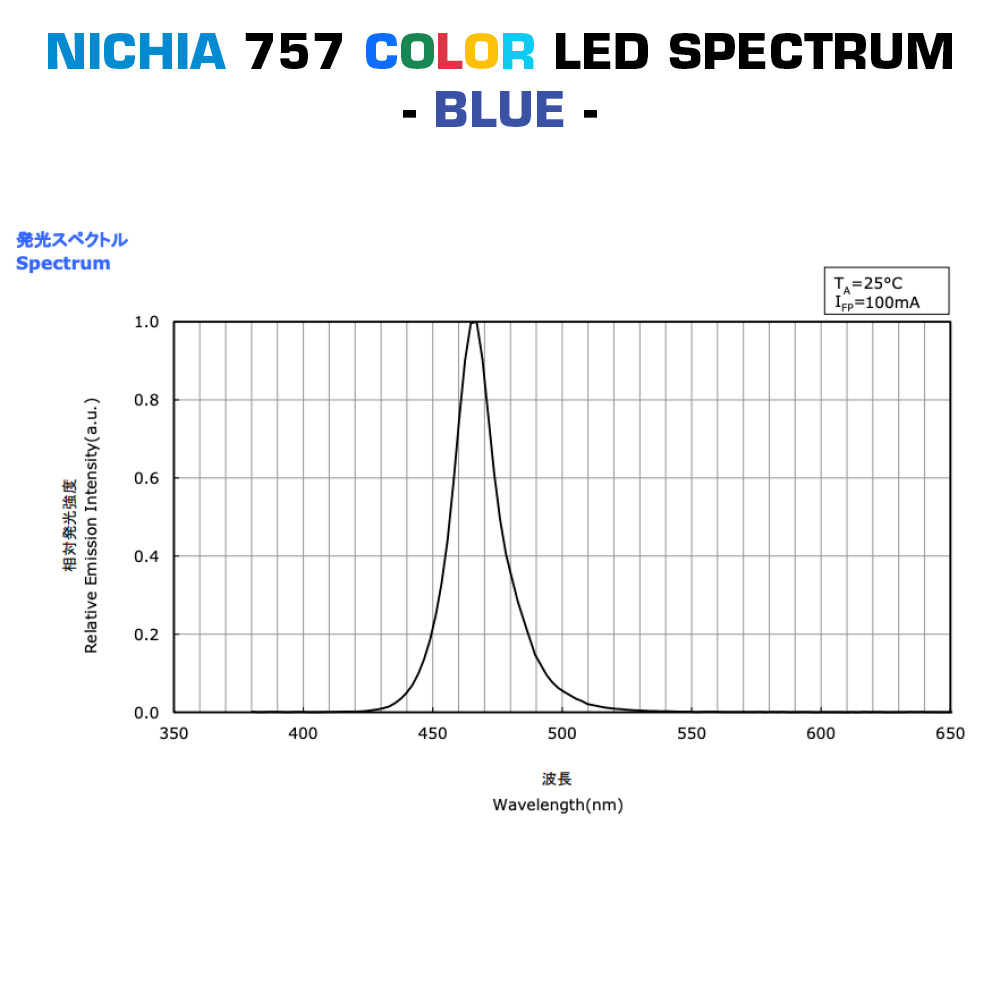

- AZUL: 465 nm pico*.

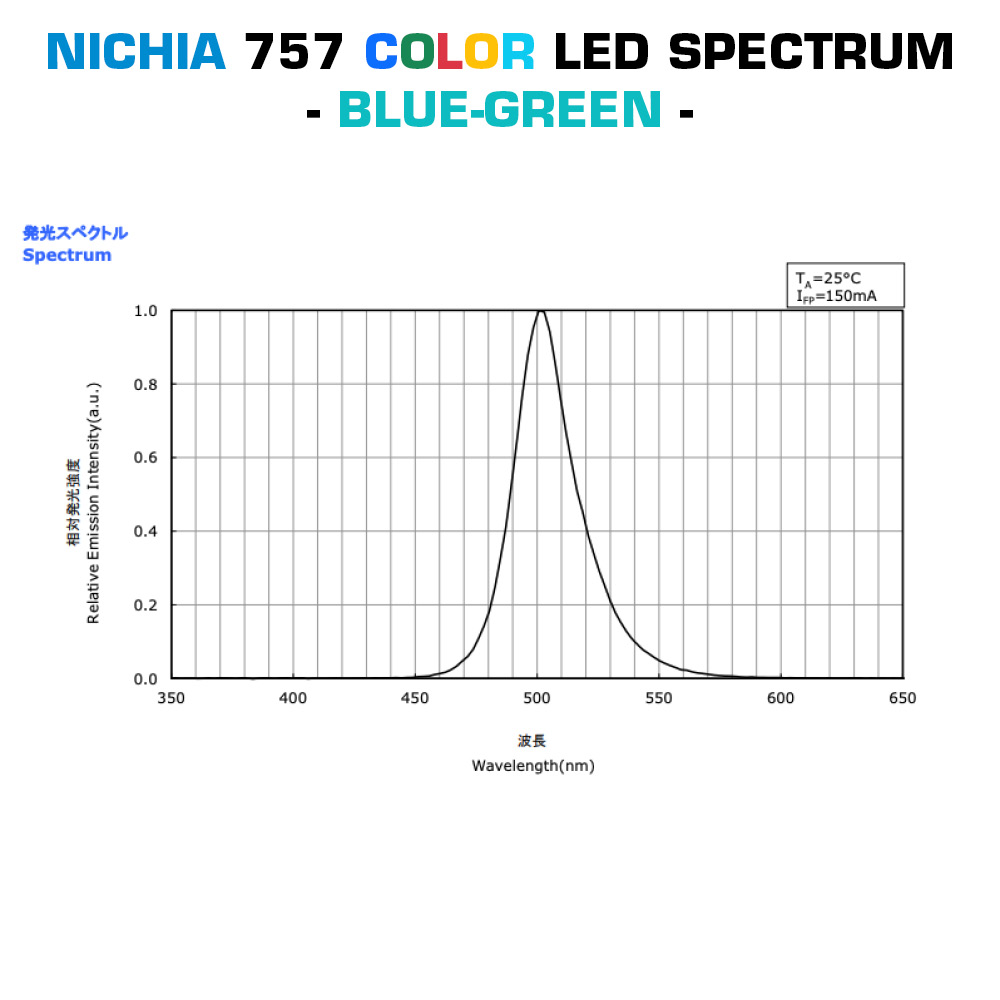

- AZUL-VERDE: 505 nm pico*.
- VERDE: 515nm pico*

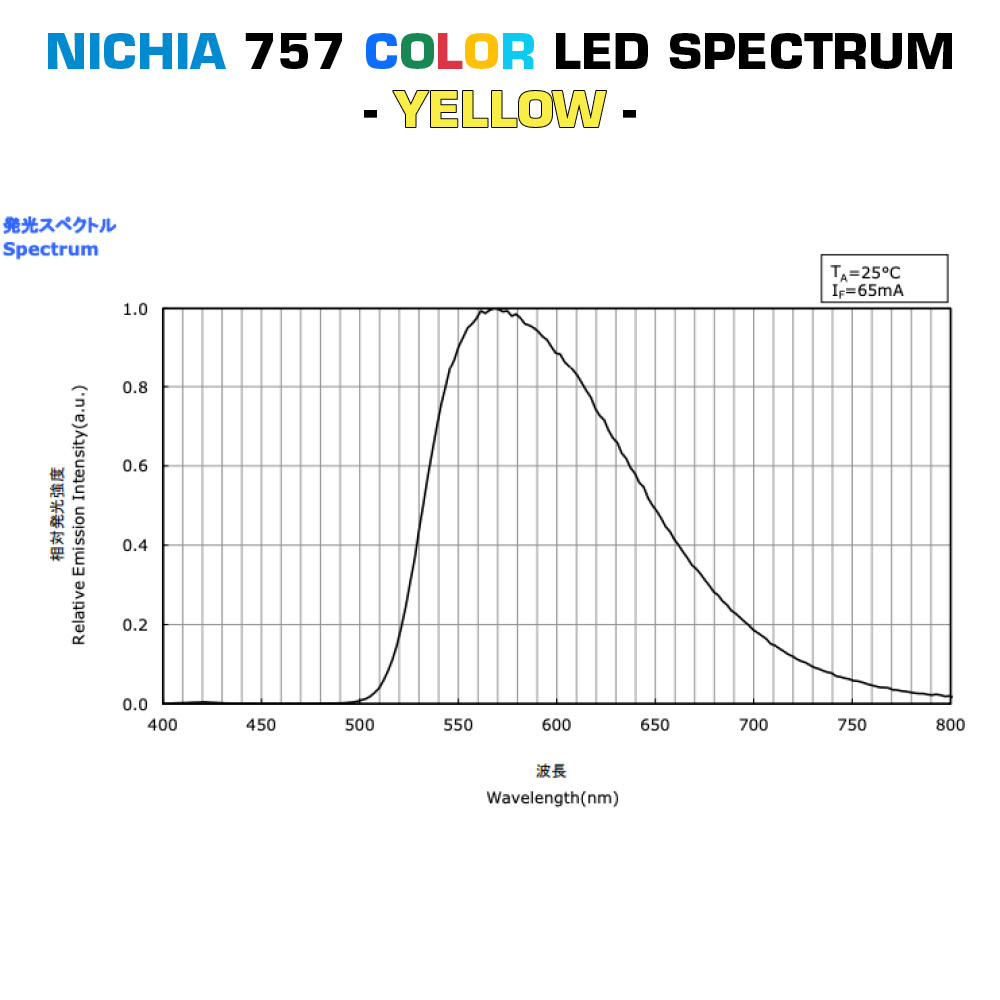

- AMARILLO: 570 nm de pico*.

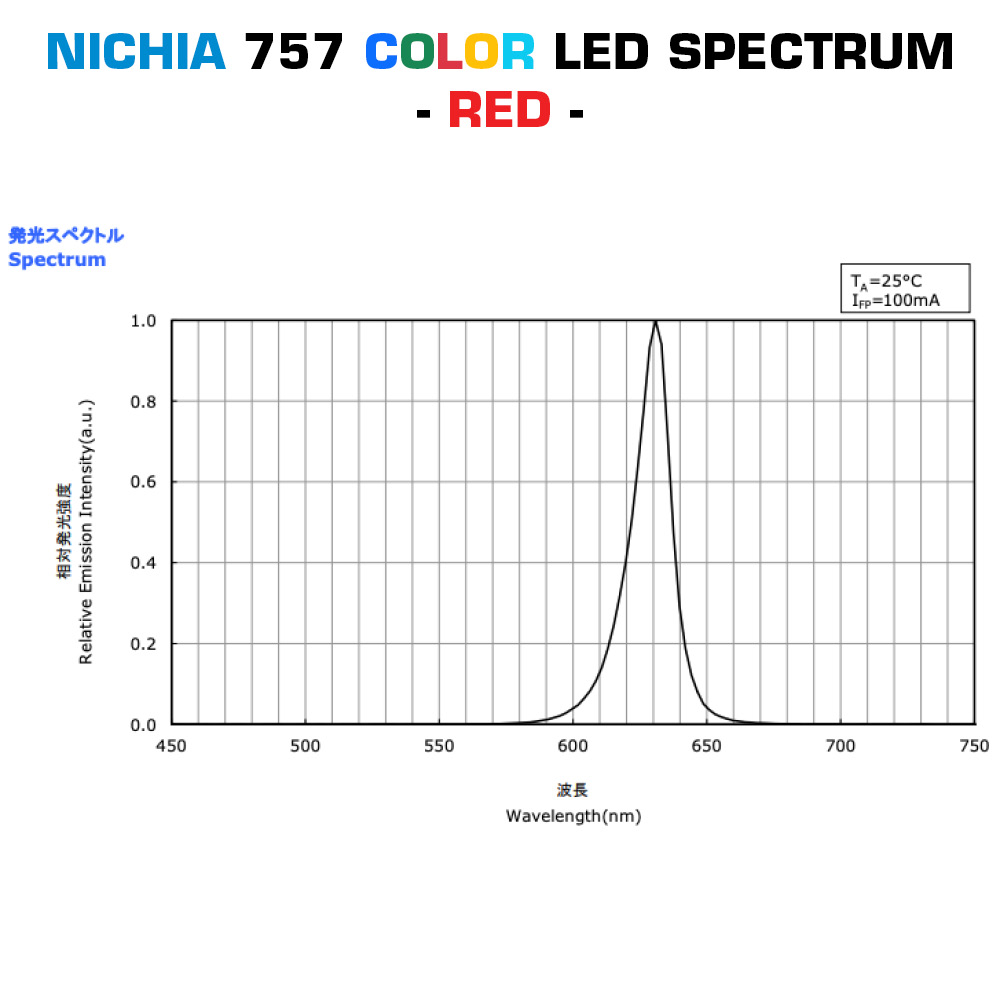

- ROJO 635nm pico*
*Véase el espectro de los LED Nichia.
La hoja de datos especificará el número de pieza del LED Nichia.
Paso 3: tira LED Ancho (mm).
La LumiBar-50 tira LED puede pedirse en anchuras estándar, de 5 mm a 20 mm. Para dimensiones diferentes a las ofertadas, póngase en contacto con nosotros.
Paso 4: Material y calidad de la placa de circuito impreso del módulo LED
El LumiBar-50 tira LED se hará en FR4 PCB.
Hay 3 niveles de calidad:
- Economía PCB FR4: 1 capa de PCB, 1 mm de espesor de material de PCB, 1 oz de espesor de cobre de PCB
- Best Value PCB FR4: 2 capas de PCB, 1,6 mm de espesor de material de PCB, 1 oz de espesor de cobre de PCB
- Premium PCBFR4: 2 capas de PCB, 1,6 mm de grosor de material de PCB, 1,6 oz de grosor de cobre de PCB
PCB tiene las siguientes características estándar: Máscara de soldadura blanca, serigrafía negra. Acabado superficial sin plomo HAL. Distancia mínima entre trazas: 0,2 mm. Tamaño mínimo de los orificios: 0,3 mm (1,5 mm en aluminio). Separación mínima entre componentes: 0,5 mm. Separación mínima entre bordes: 0.5mm
Paso 5: tira LED Tensión directa (V)
Para alimentar un tira LED se necesita una fuente de alimentación externa que garantice que recibe la corriente y el voltaje recomendados. Sin ella, la corriente de los LED aumentará exponencialmente con la tensión aplicada, ya que un pequeño cambio en la tensión provoca un gran cambio en la corriente, hasta que se alcanza la corriente máxima y el módulo se quema.
La fuente de alimentación externa puede ser una fuente de alimentación de tensión constante de 12/24/48VDC.
Puede elegir que el tira LED se construya con un modo de regulación de corriente para que pueda funcionar con transformadores de tensión constante para 12VDC, 24VDC o 48VDC. Para ello, los LEDs se colocarán en serie, con el componente de regulación de corriente después de cada grupo:
- 12VDC (3 LEDs en serie + componente de regulación de corriente)
- 24VDC (7 LEDs en serie + componente de regulación de corriente)
- 48VDC (15 LEDs en serie + componente de regulación de corriente)
Para cualquiera de las opciones anteriores, el número de LEDs por Medidor (en el paso 5) tiene que ser divisible por el número de LEDs en serie. Por ejemplo, para 24VDC puede tener 70 LEDs por metro pero no con 60 LEDs. Si necesita 60 LEDs por metro, entonces el tira LED tiene que ser a 12V o 48V.
Para un proyecto con grandes cantidades de módulos LED/tiras conectadas en largas filas, un diseño de circuito a tensión constante de 24VDC es la mejor solución.
Paso 6: Cuántos LEDs por tira:
La cantidad de LEDs por tira (piezas) determina el flujo luminoso total y la aplicación.
Recomendamos que el número total de LEDs que se utilizarán para construir su tira LED personalizado para estar lo más cerca posible a un múltiplo de 5000.
Paso 7: Modo de Regulación de Corriente
El componente de Regulación de Corriente para la serie de LEDs puede ser una simple resistencia para el Modo Best Value o un regulador lineal para el Modo Premium. Se recomienda este último para conseguir la máxima vida útil del módulo de LEDs.

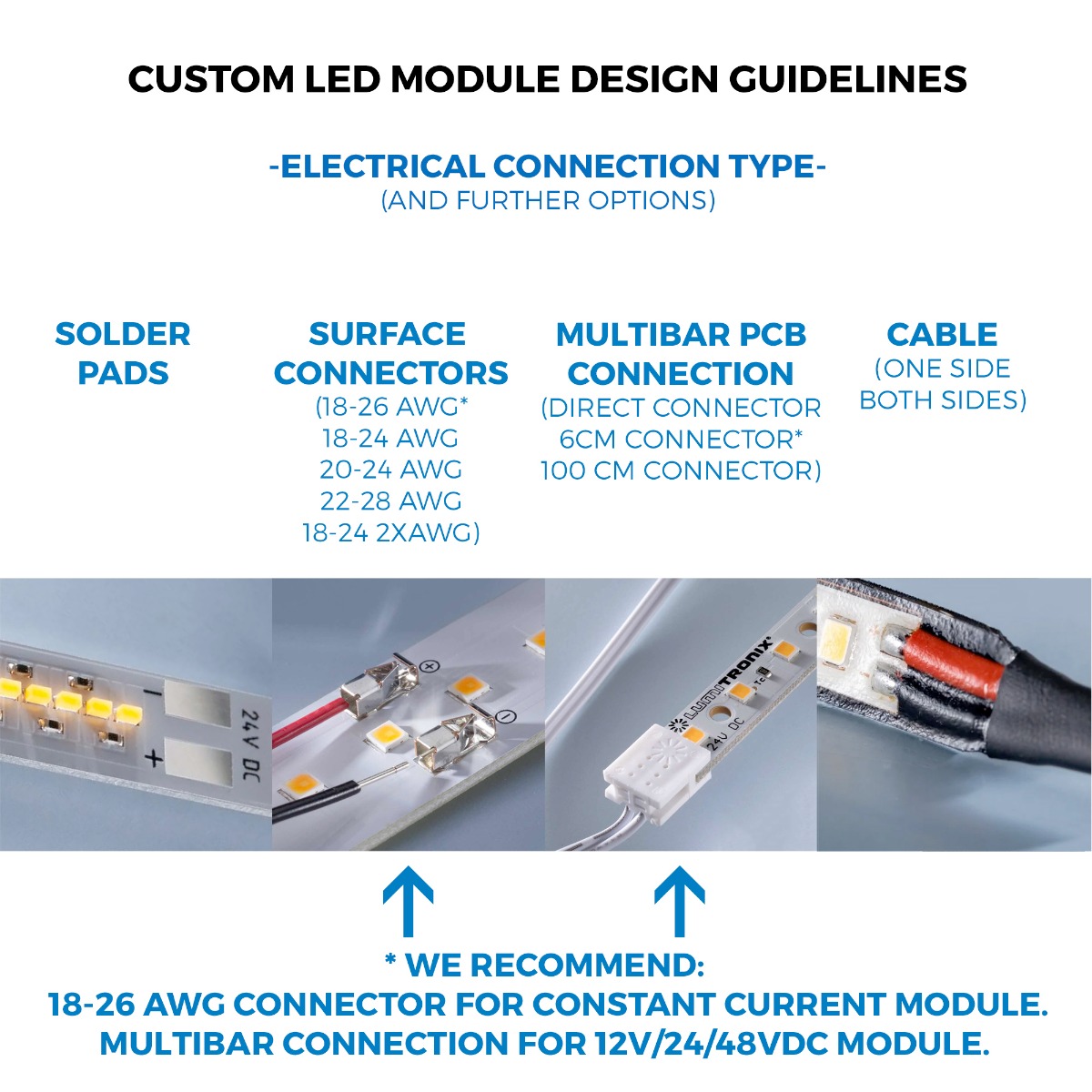

Paso 10: Tipo de Conexión Eléctrica
- Almohadillas desoldadura: el módulo LED tendrá 2 pares de almohadillas de soldadura en cada extremo, para la conexión + / -. Para los módulos LED con unidad de corte, los 2 pares estarán presentes en cada extremo de la unidad de corte.

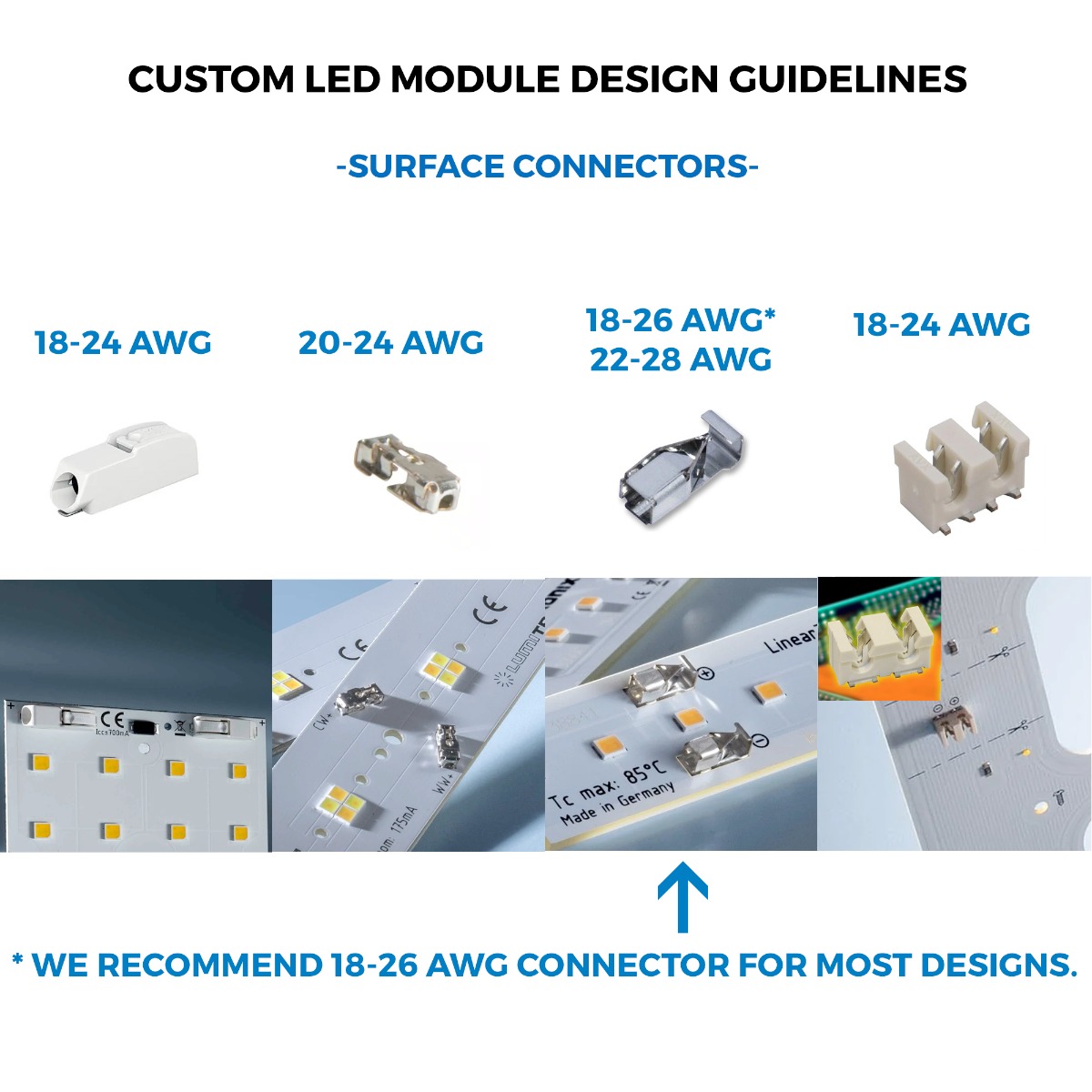

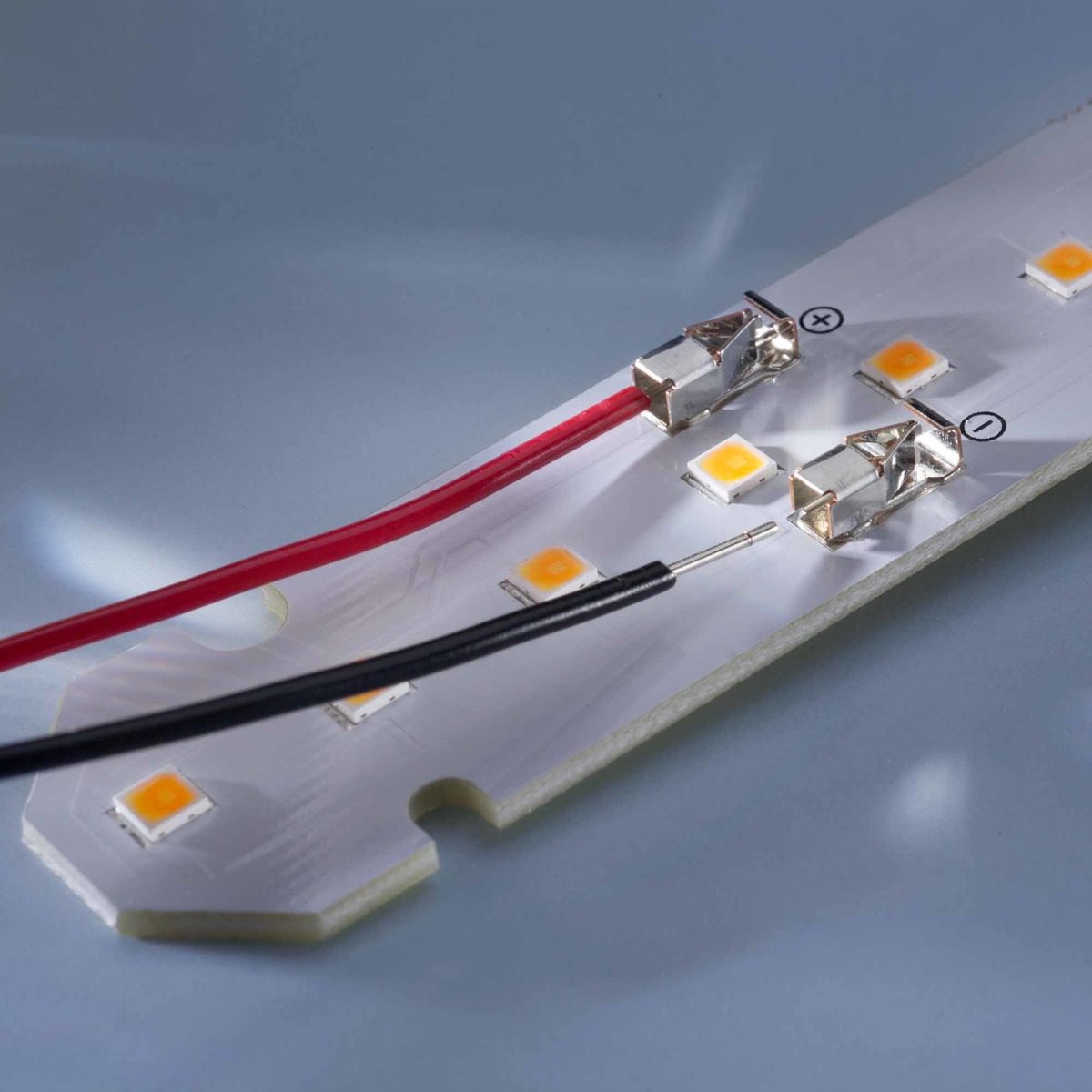

- Conexión de superficie: el módulo LED tendrá 2 pares de conectores enchufables en cada extremo, para conexión + / -. Para los módulos LED con unidad de corte, los otros puntos de conexión serán almohadillas de soldadura. Hay cuatro tipos de conectores de superficie disponibles, cada uno de los cuales puede alojar una gama diferente de diámetros de cable (AWG). AWG es la medida estándar estadounidense para el diámetro de los conductores eléctricos. Los conectores enchufables permiten conectar el cable sin necesidad de utilizar un soldador.

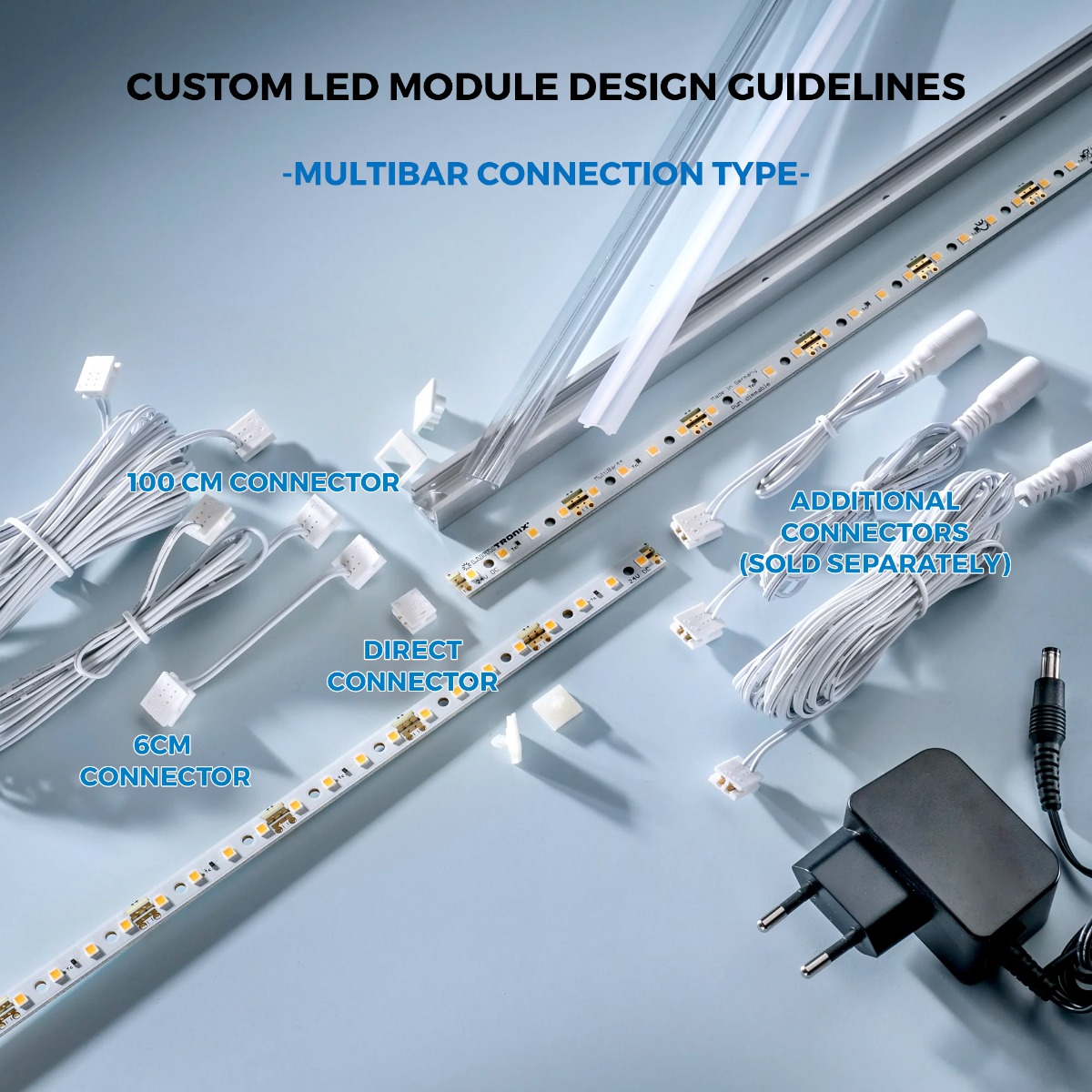

- Conexión Multibarra PCB: El módulo LED tendrá almohadillas de conexión compatibles con nuestro sistema de conexión MultiBar Plug & Play que facilita la conexión de los módulos LED en largas tiras de luz sin necesidad de soldar. Hay muchos tipos de conectores MultiBar disponibles. Puede pedir los tipos más populares con el módulo LED personalizado a un precio especial (tipo de conector Multibar), o más adelante a nuestro precio estándar. Para los módulos LED con unidad de corte, el sistema de conexión MultiBar también funcionará con cada unidad de corte.
- Conexión por cable: El módulo LED se puede construir con un cable +/- en uno o ambos extremos, con la longitud que usted especifique. Recomendamos un máximo de 500 mm para evitar caídas de tensión.
Paso 12: Alcance de la entrega
El proceso de pedido y el pago en línea pueden realizarse por la cantidad total del pedido (unidades) o por el dibujo, el diseño o las muestras. En función de su elección, el alcance de la entrega y el pago serán:
- Cantidaddel pedido (unidades): la cantidad completa introducida en el paso 1, incluidos el dibujo, el diseño y las muestras.
- Sólo diseño y muestras: Dibujo, Diseño y 5 muestras de 50 cm como máximo cada una, para la tira LED con las especificaciones del pedido.
- Sólo dibujo: El dibujo del tiras LED, incluyendo:
- Dibujo dimensional, con posición de los LEDs, pads de soldadura, componentes de regulación de corriente, información impresa en la PCB.
- Resumen de las características principales (datos técnicos de la unidad de corte), incluyendo: dimensiones, modo de funcionamiento, tensión, corriente, potencia, temperatura de color, flujo luminoso, eficiencia, CRI, tipo de LED.
- Información sobre la PCB: material base, capas, cobre.
Paso 13: Opciones avanzadas
Si ya ha realizado el diseño detallado de su módulo LED o tiene requisitos especiales, le recomendamos que rellene los datos pertinentes en la sección OPCIONES AVANZADAS. Rellene sólo los campos que sean relevantes para usted. También puede facilitarnos esta información por correo electrónico, en la fase de validación del diseño.
- Su número de pieza: Podemos imprimir el número de pieza que nos indique en la placa de circuito impreso de tira LED, con un máximo de 10 caracteres. Se imprimirá además de la información exigida por la legislación de la Unión Europea: fabricante, número de pieza del fabricante, información técnica pertinente (como: tensión, corriente, temperatura de color, flujo luminoso, TC), CE, ROSH, logotipo de reciclaje.
- Consumo de energía deseado por metro (W/m): el consumo de energía por metro para la tira LED flexible se tendrá en cuenta durante el proceso de diseño. Le informaremos si este valor es demasiado bajo o demasiado alto debido a otros factores técnicos.
- Módulo LED máx. Longitud de fila (m): Muchos proyectos requieren que varios módulos/tiras LED se alimenten juntos en una línea. Esta información puede ayudar a diseñar correctamente la placa de circuito impreso del módulo LED.
Las opciones avanzadas no deben cambiar las características del módulo LED y/o el valor del pedido.
OPCIONAL: Subir archivos (después de realizar el pedido):
Subir archivos: Si tiene requisitos de diseño específicos para el módulo o tira LED personalizada, que no cambien las características del módulo LED, puede subirlos desde la sección de subir archivos o desde la página en este enlace. Los archivos aceptados son PDF, Gerber, archivo PCB. Aceptamos formato Zip, Rar, máximo 10MB para todos los archivos. ¡Sólo suba estos archivos después de completar su pedido! Su número de pedido y dirección de correo electrónico son obligatorios.
| SKU | byo_n5000-color |
|---|---|
| Flujo luminoso por metro | 10000 |
| Regulable | Si |
| Tipo de tira | Rigido |
| Dimensiones: Longitud (cm) | 50 |
| Fabricante | Lumistrips |
Condiciones de pedido de módulos LED personalizados
Una vez confirmado su pedido, fabricaremos la tira o módulo LED personalizado en nuestra fábrica de Alemania, basándonos en las especificaciones que nos haya facilitado. El pago es necesario para la confirmación del pedido. Los pedidos que se hayan pagado correctamente en línea se considerarán confirmados.
Así es como se ve el calendario una vez que confirmamos su pedido:
- Validación del diseño: comprobaremos los detalles de su pedido y la información adicional suministrada (archivo cargado), en un plazo de 5 días laborables.
- Borrador del diseño: Verá el primer dibujo de su tira o módulo LED personalizado en un plazo de 2 semanas.
- Hoja de datos: Después de que el dibujo obtenga su aprobación, crearemos para usted la hoja de datos de la tira LED personalizada, en un plazo de 2-4 semanas.
- Muestras: Usted puede solicitar recibir muestras, cuando usted ordene o reciba la hoja de datos. Esta opción tiene un coste adicional y se añade al plazo total de entrega de su pedido. Los detalles se proporcionarán en el momento en que recibamos su solicitud.
- Producción en serie: Una vez que apruebe la hoja de datos y/o las muestras, iniciaremos la producción completa, que tardará entre 6 y 10 semanas.
Con nosotros, su inversión en tecnología LED personalizada es transparente, con pasos claros y plazos predecibles.
Cambios, cancelaciones, reembolsos y devoluciones de pedidos personalizados:
1. Durante el proceso de borrador de diseño se pueden realizar cambios en las especificaciones del módulo. Estos cambios pueden deberse a datos incorrectos suministrados al sistema de pedidos en línea, como especificaciones técnicas imposibles de producir o datos erróneos.
En los módulos LED con dimensiones personalizadas, el separador decimal es el punto (.)
Los cambios que conlleven costes adicionales darán lugar al recálculo del valor del pedido.
2. El pedido de módulos LED personalizados puede cancelarse
- En un plazo de 5 días laborables con un cargo de cancelación del 5%.
- Tras recibir el borrador del diseño, con un recargo del 15%.
- Después de recibir la hoja de datos, con una penalización del 25%.
- Después de recibir las muestras, con una tasa de cancelación del 25% + el coste de las muestras.
Una vez aprobadas la hoja de datos y/o las muestras e iniciada la producción en serie, el pedido no podrá cancelarse. Los productos LED hechos a medida no pueden devolverse. Nos reservamos el derecho de cancelar pedidos en cualquier momento, hasta el momento de la entrega. Los pedidos cancelados por decisión nuestra serán reembolsados en su totalidad. No seremos responsables de los costes o daños asociados causados por la cancelación del pedido o los retrasos en la entrega.
Garantía de los módulos LED personalizados:
Ofrecemos una garantía de 5 años para todos los módulos LED personalizados, basada en nuestros términos de garantía estándar.
La temperatura de funcionamiento es un factor crucial en la vida útil de los módulos LED. La temperatura máxima de funcionamiento (TC) se especificará en la fase de diseño y se indicará en el producto y en la hoja de datos. Es importante que utilice la gestión térmica para evitar que se supere el valor máximo. Si no es posible, debe informarnos durante la fase de diseño.
Métodos y costes de envío:
También aceptamos envíos a través de su cuenta express con DHL, TNT, UPS o FedEx. Después de recibir su pedido, póngase en contacto con nosotros por correo electrónico con esta elección.
En el caso de paquetes voluminosos con productos LED y accesorios personalizados, es posible que los gastos de envío estándar añadidos a través del proceso de pedido en línea no cubran totalmente la entrega segura y puntual de su pedido. Si descubrimos, antes de enviar su pedido, que los gastos de envío son superiores a los ya pagados o a los que podemos cubrir con el envío gratuito, es posible que le pidamos que cubra el coste adicional. En el caso de los pedidos con envío gratuito, el coste máximo de envío cubierto por nosotros es de 40 euros.
Certificaciones de los módulos LED personalizados:
Construidos en Alemania, los módulos LED personalizados cuentan con las siguientes certificaciones:
- CE
- ROSH
- REACH
Bajo pedido, se pueden proporcionar otras certificaciones (por un precio):
- UL
- CSA
