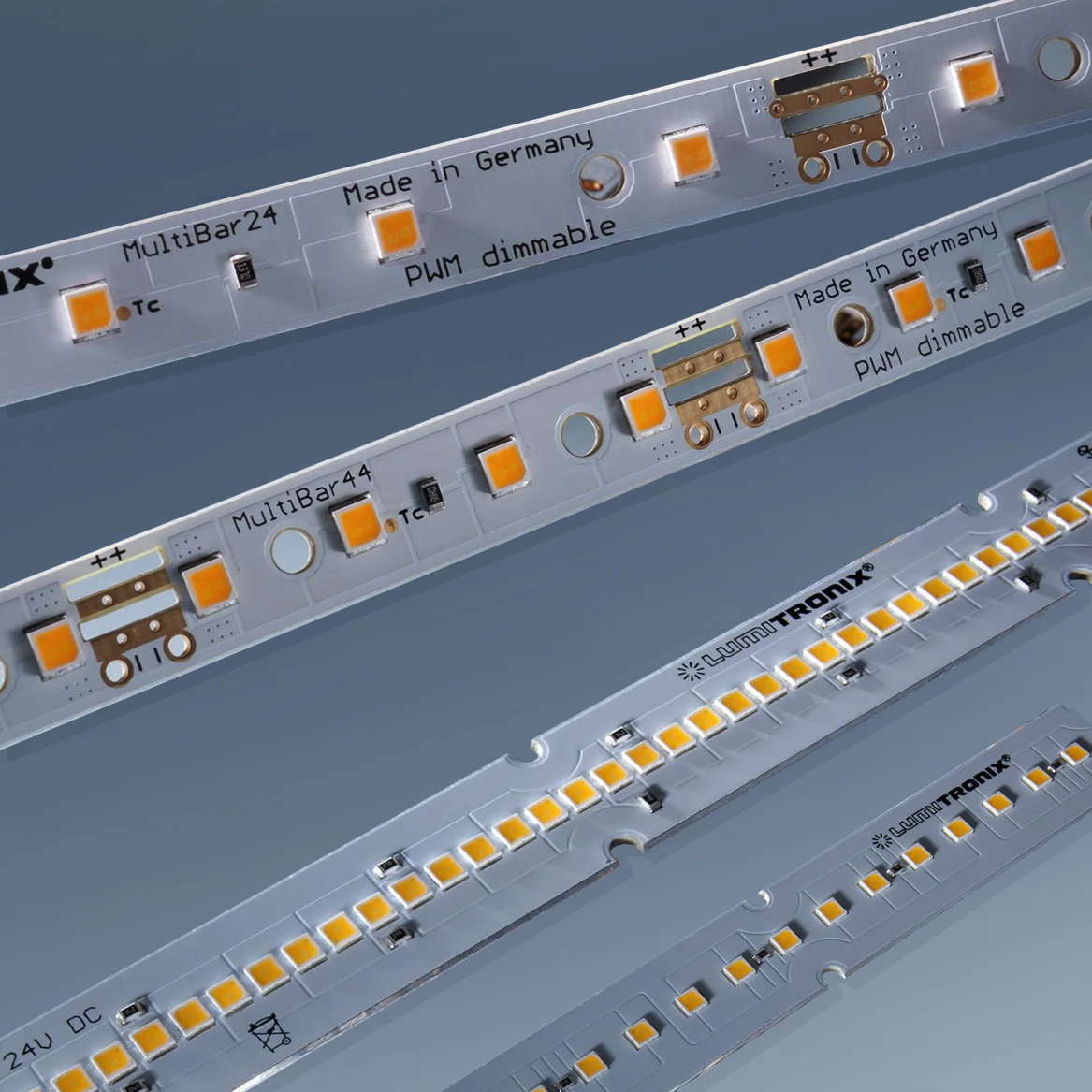

Construya su propia LumiBar-50 Plug & Play 50cm Blanco tira LED, Hecho en Alemania, Nichia/Cree/Samsung/Seoul LEDs, 12/24/48V (hasta 10000lm/m)

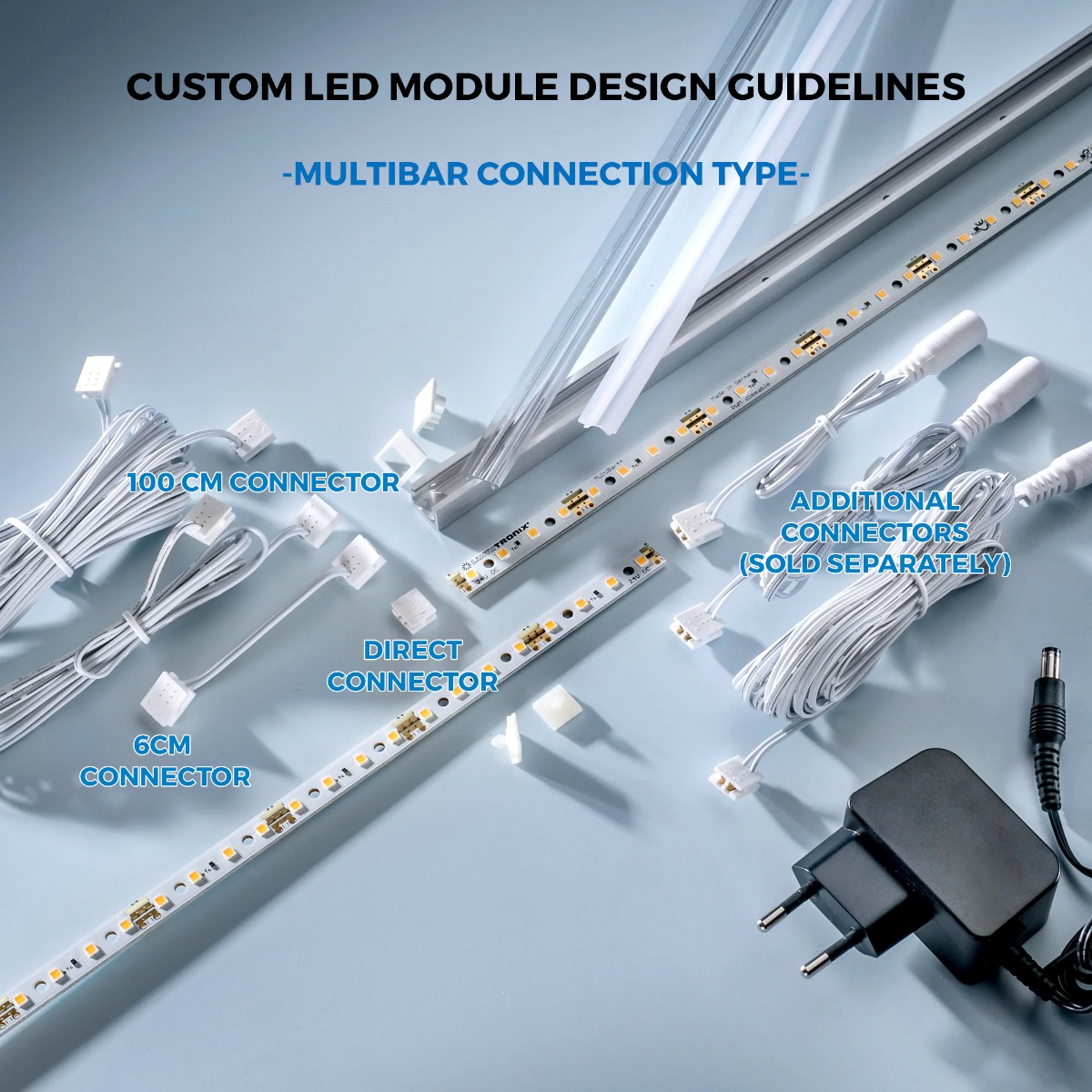

Las LumiBar-50 Nichia tiras LED son versátiles y fáciles de usar, ideales para una amplia gama de aplicaciones, como iluminación comercial, industrial, general, decorativa, construcción de stands de exposiciones o iluminación de tareas. El sistema plug-fit o de conectores disponible permite conectar las tiras para formar largas tiras de luz sin necesidad de soldar, con LED uniformemente espaciados que pueden dividirse para iluminar incluso espacios reducidos.

LumiBar-50 está diseñada para utilizar los LED de potencia media de la serie 757 de Nichia, un gran éxito en el mercado debido a su mayor eficacia luminosa (222 lm/w), tamaño reducido (encapsulado 3030), vida útil extrema (más de 100.000 horas) y gran versatilidad. Al poder equipar la LumiBar-50 con la selección completa de LED Nichia 757, con CRI 70, 80, 90, 95 o 98 y temperatura de color de 1800K a 6500K, podrá crear el producto perfecto para su aplicación.

Las especificaciones disponibles para la personalización relacionadas con la densidad y la anchura de los LED permiten a la LumiBar-50 satisfacer la mayoría de los requisitos de las aplicaciones de iluminación lineal.

Fabricado en Alemania, el Lumibar-50 tira LED es un producto profesional diseñado para un uso a largo plazo, con una garantía de 5 años.

Soluciones LED personalizadas: Excelencia en iluminación a medida

No se conforme con soluciones LED genéricas cuando nuestro servicio de personalización puede satisfacer sus necesidades específicas, evitando los compromisos asociados a los productos estándar. Con más de 20 años de experiencia en el sector, fabricamos en Alemania soluciones LED innovadoras, de calidad y de alto rendimiento, adaptadas a sus especificaciones.

Proceso de personalización simplificado y asistencia profesional

Facilitamos el diseño de la iluminación LED con este proceso especializado para construir su propia tiras LED de 50 cm de largo y hasta 20 mm de ancho, en color blanco, con opciones que abarcan el tamaño, las especificaciones y las características eléctricas.

Empezar un proyecto LED personalizado puede parecer un reto, pero estamos aquí para ayudarle, ofreciéndole una asistencia completa para seleccionar los LED, los modos de accionamiento, los controles, la gestión térmica y la conectividad.

Comience su proyecto LED personalizado

¿Listo para transformar su visión en realidad con el tira LED perfecto? Haga su pedido ahora y permítanos iluminar su camino hacia la innovación, garantizando que su proyecto brille más que nunca.

LumiBar-50 personalizada tira LED Explicación del proceso de pedido y detalles técnicos:

Construya su propio LumiBar-50 tira LED Plug & Play Módulos LED, Hecho en Alemania, con Nichia 757 LED serie, 500 mm de longitud y 5 mm a 20 mm de ancho, con PCB rígido.

Paso 1: Cantidad del pedido (pcs)

¿Cuántos módulos necesita? Aunque no hay MOQ, recomendamos al menos 50 metros. La cantidad pedida se entregará en tiras de 50 cm, que podrá cortar a la longitud deseada, en función de la unidad de corte.

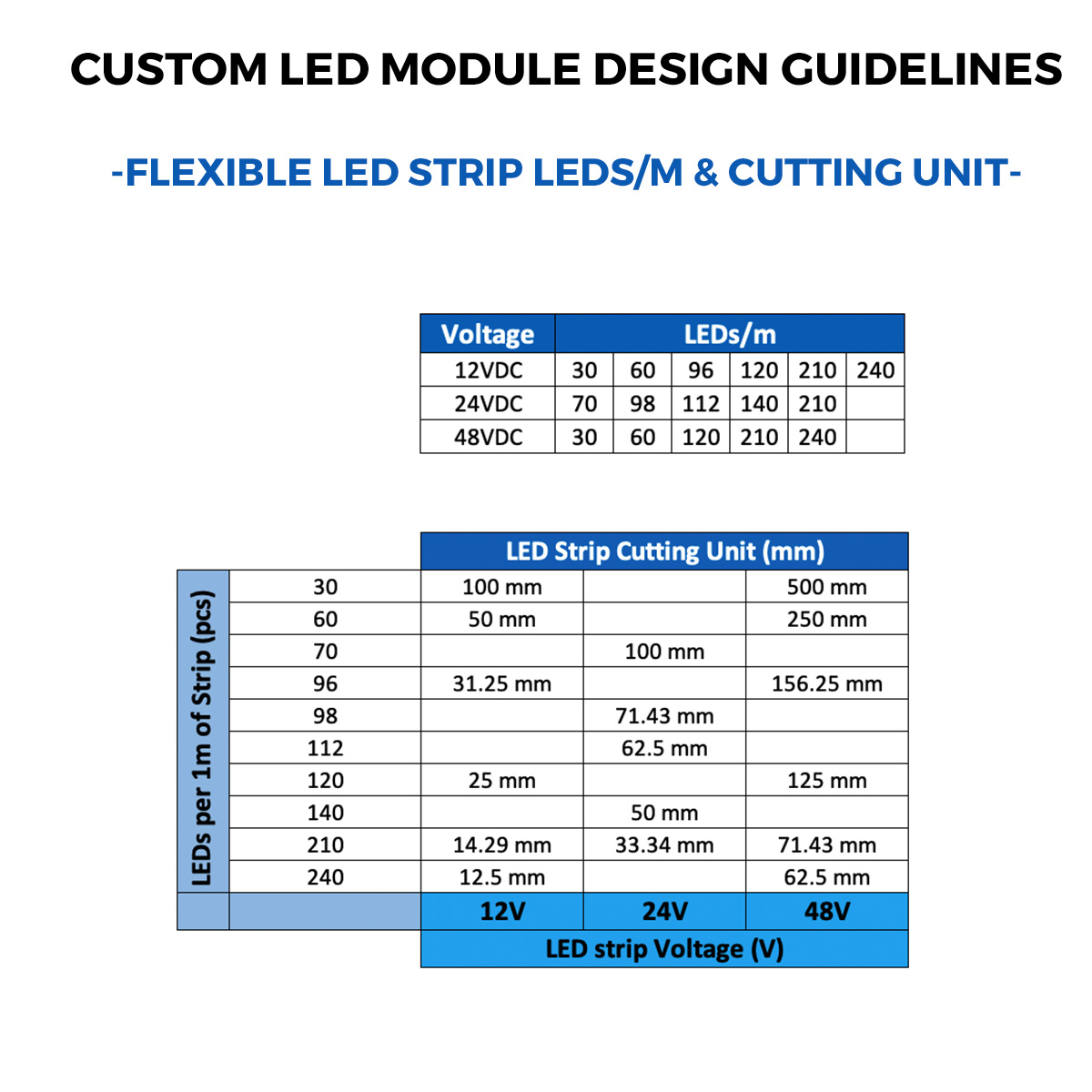

La unidad de corte depende del número de LED por metro y del voltaje elegido, y puede oscilar entre 3 mm y 50 mm (véase la imagen para más detalles).

Paso 2: tira LED Ancho (mm).

La LumiBar-50 tira LED puede pedirse en anchuras estándar, de 5mm a 20mm. Para dimensiones diferentes a las ofertadas, póngase en contacto con nosotros.

Paso 3: Material y calidad de la placa de circuito impreso del módulo LED

El LumiBar-50 tira LED se hará en FR4 PCB.

Hay 3 niveles de calidad:

• Economía PCB FR4: 1 capa de PCB, 1 mm de espesor de material de PCB, 1 oz de espesor de cobre de PCB
• Best Value PCB FR4: 2 capas de PCB, 1,6 mm de espesor de material de PCB, 1 oz de espesor de cobre de PCB
• Premium PCBFR4: 2 capas de PCB, 1,6 mm de grosor de material de PCB, 1,6 oz de grosor de cobre de PCB

PCB tiene las siguientes características estándar: Máscara de soldadura blanca, serigrafía negra. Acabado superficial sin plomo HAL. Distancia mínima entre trazas: 0,2 mm. Tamaño mínimo de los orificios: 0,3 mm (1,5 mm en aluminio). Separación mínima entre componentes: 0,5 mm. Separación mínima entre bordes: 0,5mm

Paso 4: tira LED Tensión directa (V)

Para alimentar un tira LED se necesita una fuente de alimentación externa que garantice que recibe la corriente y el voltaje recomendados. Sin ella, la corriente de los LED aumentará exponencialmente con la tensión aplicada, ya que un pequeño cambio en la tensión provoca un gran cambio en la corriente, hasta que se alcanza la corriente máxima y el módulo se quema.

La fuente de alimentación externa puede ser una fuente de alimentación de tensión constante de 12/24/48VDC.

Puede elegir que el tira LED se construya con un modo de regulación de corriente para que pueda funcionar con transformadores de tensión constante para 12VDC, 24VDC o 48VDC. Para ello, los LEDs se colocarán en serie, con el componente de regulación de corriente después de cada grupo:

• 12VDC (3 LEDs en serie + componente de regulación de corriente)
• 24VDC (7 LEDs en serie + componente de regulación de corriente)
• 48VDC (15 LEDs en serie + componente de regulación de corriente)

Para cualquiera de las opciones anteriores, el número de LEDs por Medidor (en el paso 5) tiene que ser divisible por el número de LEDs en serie. Por ejemplo, para 24VDC puede tener 70 LEDs por metro pero no con 60 LEDs. Si necesita 60 LEDs por metro, entonces el tira LED tiene que ser a 12V o 48V.

Para un proyecto con grandes cantidades de módulos LED/tiras conectadas en largas filas, un diseño de circuito a tensión constante de 24VDC es la mejor solución.

Paso 5: Cuántos LEDs por tira:

La cantidad de LEDs por tira (piezas) determina el flujo luminoso total y la aplicación. A continuación algunas directrices para Nichia 4000K CRI80 LEDs:

Recomendamos que el número total de LED que se utilizarán para construir su tira LED personalizado sea lo más cercano posible a un múltiplo de 5000.

Paso 6: Temperatura de color de los LED

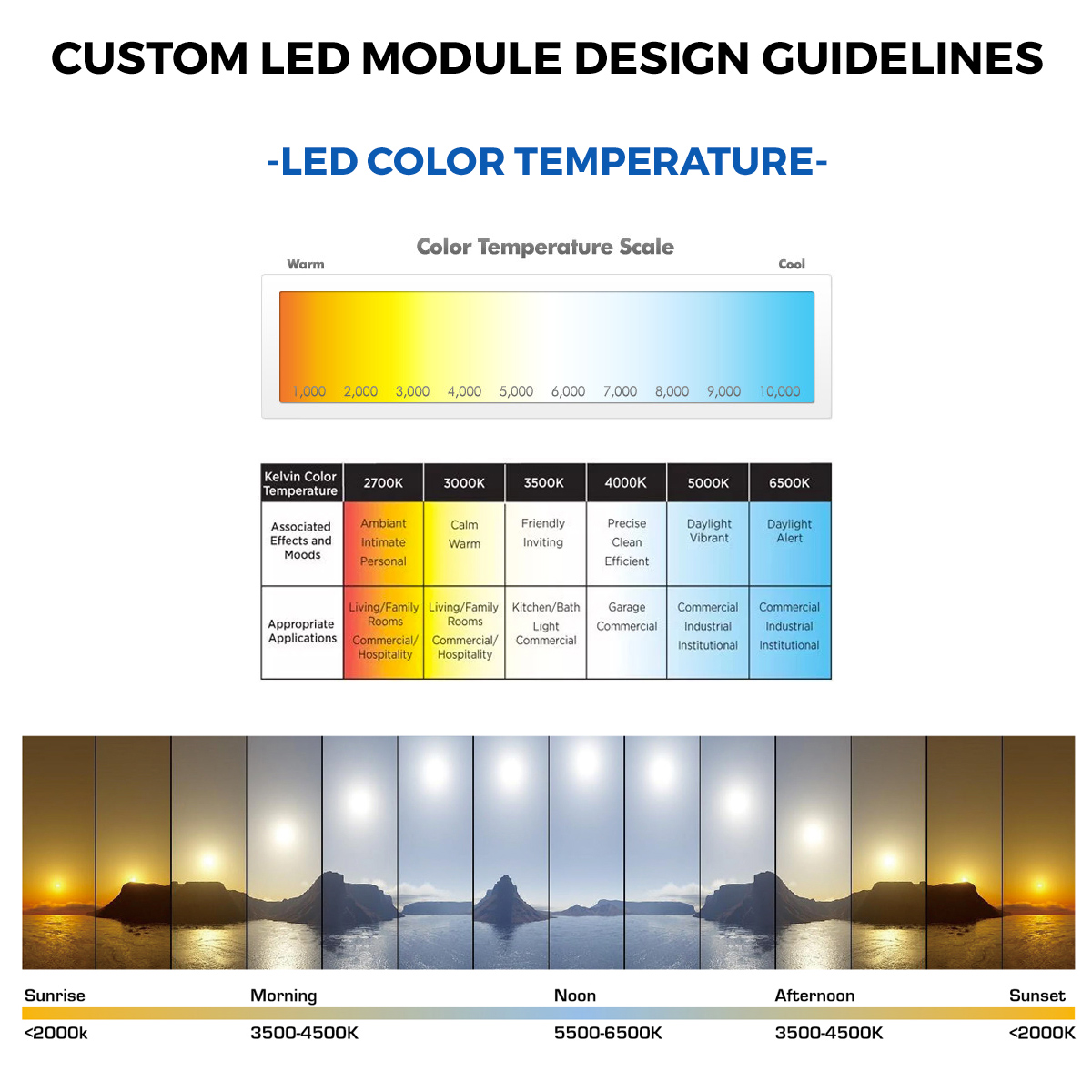

Las diferentes temperaturas de color crean diferentes efectos visuales y son apropiadas para diferentes entornos. La temperatura de color se mide en Kelvin (K) en una escala de "cálido" a "frío": Cuanto más "cálida" sea la luz, menor será el número de Kelvin. Cuanto más "fría" sea la luz, mayor será el número de Kelvin. Puedes leer más sobre la temperatura de color recomendada para un proyecto en nuestro blog.

Paso 7: Tipo de LED

El LumiBar-50 tira LED se puede fabricar con los LEDs de su elección, incluyendo la última generación de Nichia 757 LED de la serie, la industria líder 3030 LED de potencia media. La serie 757 LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w) y fiabilidad (hasta 100.000h de vida útil L70). Cada LED tiene un consumo típico de 0,2 W a 65 mA, para un flujo luminoso de hasta 45 lm.

Haga clic aquí para ver la gama actual de Nichia.

Los tipos especiales de LED Nichia 757 incluyen:

• Optisolis 757 y CRI99: LED con un espectro cercano a la luz natural, CRI99, R9 mínimo 85
• Serie H6 757 & CRI90: LEDs que consiguen una calidad de color mejor que los LEDs tradicionales (Ra≥90, R9≥50, R15≥85) manteniendo una eficacia mejor que los LEDs Ra≥80.
• Serie Vitasolis 757 y CRI80: Los LEDs Vitasolis emiten un color blanco natural con un alto contenido de energía azul-verde que se ha demostrado que estimula el despertar y favorece una vida vibrante.
• Serie HPS 757 & CRI70: LED que reproduce auténticamente el color de emisión de las lámparas de sodio de alta presión (HPS), que se utilizan con mayor frecuencia para la iluminación de carreteras y el alumbrado exterior en todo el mundo.
• Rs060 Hortisolis Nichia: la serie Hortisolis™ de LED blancos de Nichia que van a ser los LED más adecuados para el crecimiento de las plantas (se encuentran en la selección de temperatura de color 5000K).
• Redención de color especial: Luz que resalta lo mejor de los productos como la carne (Rs020 que se encuentra en 5000K) y los alimentos frescos (Rs030).

No todas las temperaturas de color están disponibles para cada tipo de LED o CRI.

Otras opciones son los LED 2835 de Samsung, Seoul Semiconductor o Cree.

La hoja de datos tira LED especificará el número de pieza del LED Nichia/Samsung/Cree/Seoul Semiconductor.

Paso 8: Modo de regulación de corriente

El componente de Regulación de Corriente para la serie de LEDs puede ser una simple resistencia para el Modo Best Value o un regulador lineal para el Modo Premium. Se recomienda este último para conseguir la máxima vida útil del módulo de LEDs.

Paso 13: Alcance de la entrega

El proceso de pedido y el pago en línea pueden realizarse por la cantidad total del pedido (metros) o por dibujo, diseño o muestras. En función de su elección, el alcance de la entrega y el pago serán:

• Cantidad depedido (unidades): la cantidad completa introducida en el paso 1, incluyendo dibujo, diseño y muestras.
• Sólo diseño y muestras: Dibujo, Diseño y 5 muestras de 50 cm como máximo cada una, para la tira LED con las especificaciones del pedido.
• Sólo dibujo: El dibujo del tiras LED, incluyendo:

- Dibujo dimensional, con posición de los LEDs, pads de soldadura, componentes de regulación de corriente, información impresa en la PCB.

- Resumen de las características principales (datos técnicos de la unidad de corte), incluyendo: dimensiones, modo de funcionamiento, tensión, corriente, potencia, temperatura de color, flujo luminoso, eficiencia, CRI, tipo de LED.

- Información sobre la PCB: material base, capas, cobre.

Paso 14: Opciones avanzadas

Si ya ha realizado el diseño detallado de su módulo LED o tiene requisitos especiales, le recomendamos que rellene los datos pertinentes en la sección OPCIONES AVANZADAS. Rellene sólo los campos que sean relevantes para usted. También puede facilitarnos esta información por correo electrónico, en la fase de validación del diseño.

• Su número de pieza: Podemos imprimir el número de pieza que nos indique en la placa de circuito impreso de tira LED, con un máximo de 10 caracteres. Se imprimirá además de la información exigida por la legislación de la Unión Europea: fabricante, número de pieza del fabricante, información técnica pertinente (como: tensión, corriente, temperatura de color, flujo luminoso, TC), CE, ROSH, logotipo de reciclaje.
• Consumo de energía deseado por metro (W/m): el consumo de energía por metro para la tira LED se tendrá en cuenta durante el proceso de diseño. Le informaremos si este valor es demasiado bajo o demasiado alto debido a otros factores técnicos.
• Módulo LED máx. Longitud de fila (m): Muchos proyectos requieren que varios módulos/tiras LED se alimenten juntos en una línea. Esta información puede ayudar a diseñar correctamente la placa de circuito impreso del módulo LED.

Las opciones avanzadas no deben cambiar las características del módulo LED y/o el valor del pedido.

OPCIONAL: Subir archivos (después de realizar el pedido):

Subir archivos: Si tiene requisitos de diseño específicos para el módulo o tira LED personalizada, que no cambien las características del módulo LED, puede subirlos desde la sección de subir archivos o desde la página en este enlace. Los archivos aceptados son PDF, Gerber, archivo PCB. Aceptamos formato Zip, Rar, máximo 10MB para todos los archivos. ¡Sólo suba estos archivos después de completar su pedido! Su número de pedido y dirección de correo electrónico son obligatorios.
