Módulo LED Configurable Nichia LumiBar Daisy Multicolor 2 canales Plug & Play, TW, Dynasolis, Módulo LED Bicolor Zhaga 16, 28, 56 x 2.8cm
Utilice este formulario especializado para pedir su LumiBar-16-28-56 Daisy de 2 canales personalizado tiras LED.
- Más detalles a continuación
- Se aplican términos y condiciones
- Información con * es obligatoria.
Construya su propio LumiBar-16-28-56 Daisy 2 canales Nichia tira LED
- LumiBar Daisy puede ser equipado con 16, 28 o 56 Mid-Power Nichia 757 LED de Japón, con el más alto rendimiento en el mercado
- 28mm de ancho tira LED diseñado para ser compatible con el sistema de lentes para 50 u 80 grados de ángulo de visión
- Configuración de 2 canales, con 8, 14 ó 28 LED por canal
- 156, 274 o 559 mm de longitud
- Sistema de conexión plug-and-play fácil de usar
- Opciones de LED de color: Azul (Dynasolis), Azul, Azul-Verde, Verde, Amarillo, Rojo
- Opciones de CRI de LED blancos: 70, 80, 90, 99
- Opciones de temperatura de color: 1800K a 7800K
- Opciones de tecnología Nichia especial: Optisolis, Vitasolis, H6, HPS, Horticultura (a 5000K)
- Diseño de corriente constante
Construya su propio LumiBar-16-28-56 Daisy Multicolor 2 canales Plug & Play, TW, Dynasolis, Dos colores LED módulo Zhaga 16, 28, 56 x 2,8cm, Made in Germany, (hasta 2000lm/m)
La LumiBar Daisy es un módulo LED de 2 canales con grupos de 4 LEDs que se pueden personalizar para satisfacer una amplia gama de aplicaciones de iluminación dinámica, incluyendo, Tunable White, Two Color, Dynasolis y más. Las dimensiones de la tira y la colocación de los grupos de LED están diseñadas para ser compatibles con el sistema de LED lineal LEDiL para un ángulo de visión de 50 u 80 grados.
LumiBar Daisy está disponible en tres longitudes estándar, 16 cm con 16 LED, 28 cm con 28 LED y 56 cm con 56 LED. Combinada con el sistema de lentes, resulta ideal para efectos arquitectónicos dinámicos, como el bañado de paredes o la iluminación puntual.
tira LED utiliza la serie de LED Nichia 757 de última generación, los LED 3030 de potencia media líderes del sector. La serie 757 White LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w), fiabilidad (hasta 100.000h de vida útil L70) y cuenta con tecnologías especiales como Optisolis de espectro completo, Vitasolis, H6, HPS, Horticulture. Los LED Nichia 757 de color incluyen azul (para Dynasolis), azul, verde, rojo y amarillo. Para horticultura está disponible el LED Nichia 757 especial de 5000K.
tira LED utiliza conectores plug & play para una instalación sin soldaduras. El diseño de corriente constante permite una gestión térmica eficaz.
Estas características la convierten en la opción ideal para construir luminarias brillantes y compactas para espacios comerciales, almacenes, fábricas u oficinas.
Fabricada en Alemania, con una vida útil de más de 100.000 horas, la LumiBar tira LED es un producto fiable y profesional para un uso a largo plazo.
Soluciones LED personalizadas: Excelencia en iluminación a medida
No se conforme con soluciones LED genéricas cuando nuestro servicio de personalización puede satisfacer sus necesidades específicas, evitando los compromisos asociados a los productos estándar. Con más de 20 años de experiencia en el sector, fabricamos en Alemania soluciones LED innovadoras, de calidad y alto rendimiento, adaptadas a sus especificaciones.
Comience su proyecto LED personalizado
¿Está preparado para hacer realidad su visión con el módulo LED perfecto? Haga su pedido ahora y permítanos iluminar su camino hacia la innovación, garantizando que su proyecto brille más que nunca.
LumiBar Daisy personalizada tira LED Explicación del proceso de pedido y detalles técnicos:
Construya su propio LumiBar Daisy Nichia tira LED, Hecho en Alemania, con Nichia 757 LED serie.
Paso 1: LumiBar Daisy Tipo de Módulo

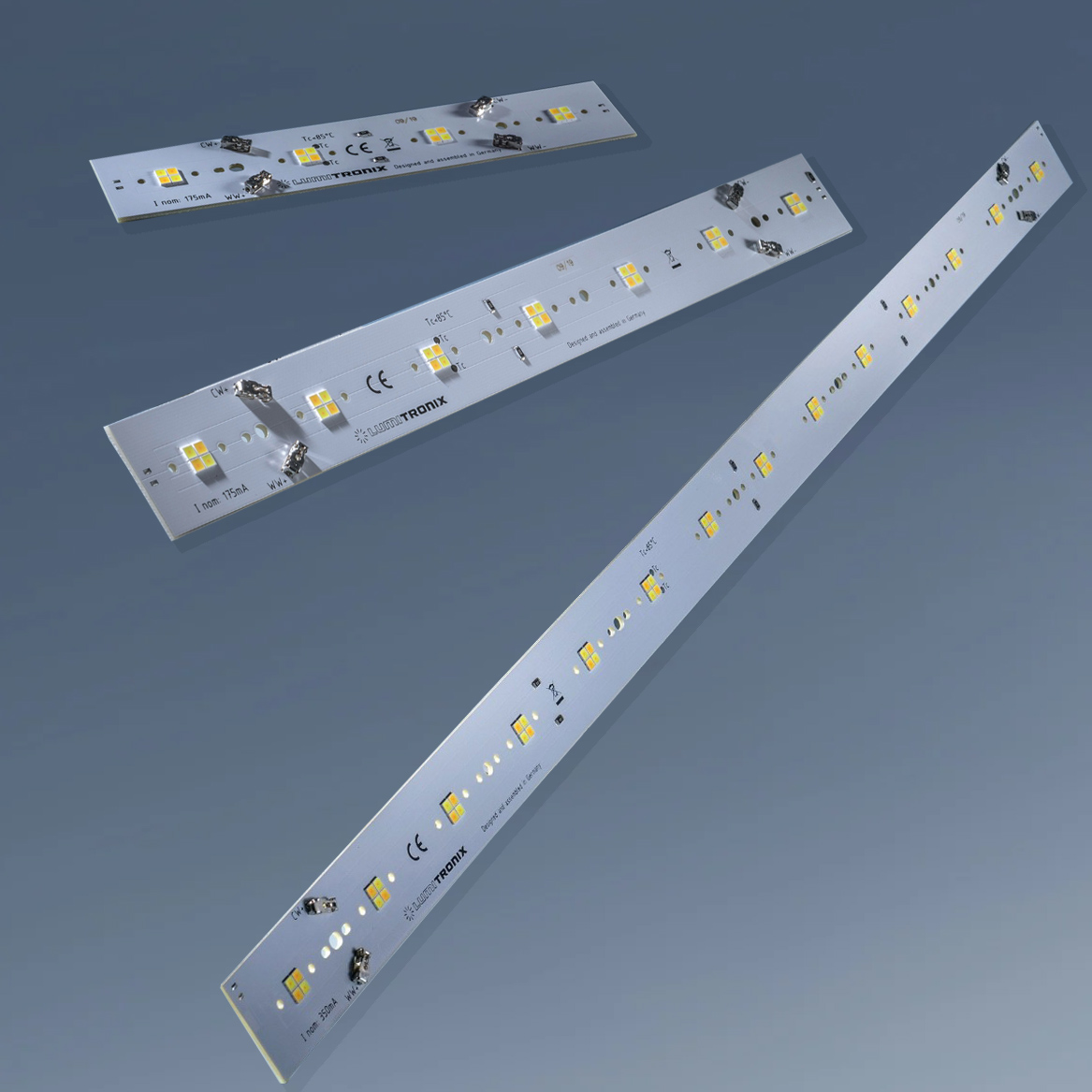

El LumiBar Daisy está disponible en tres configuraciones:

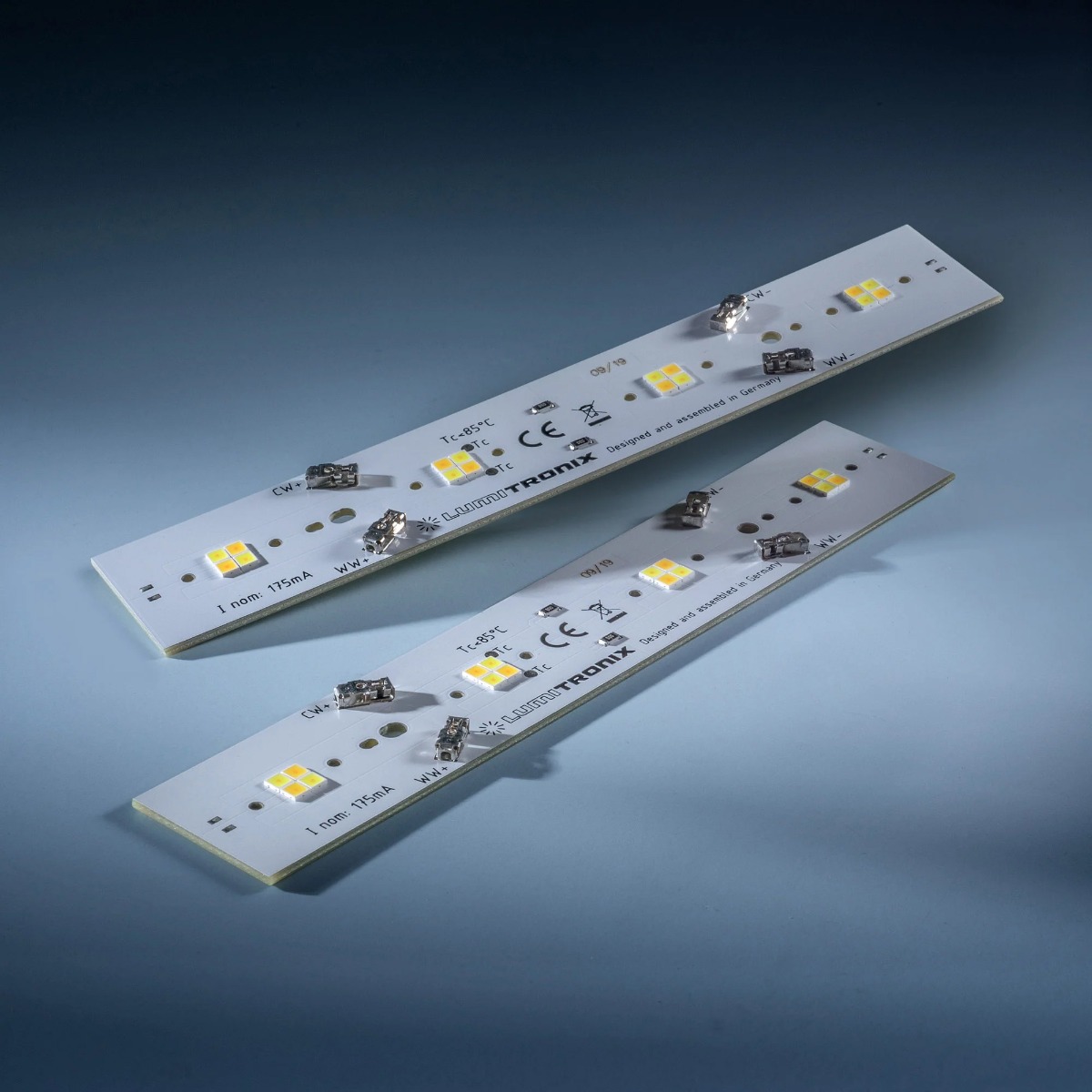

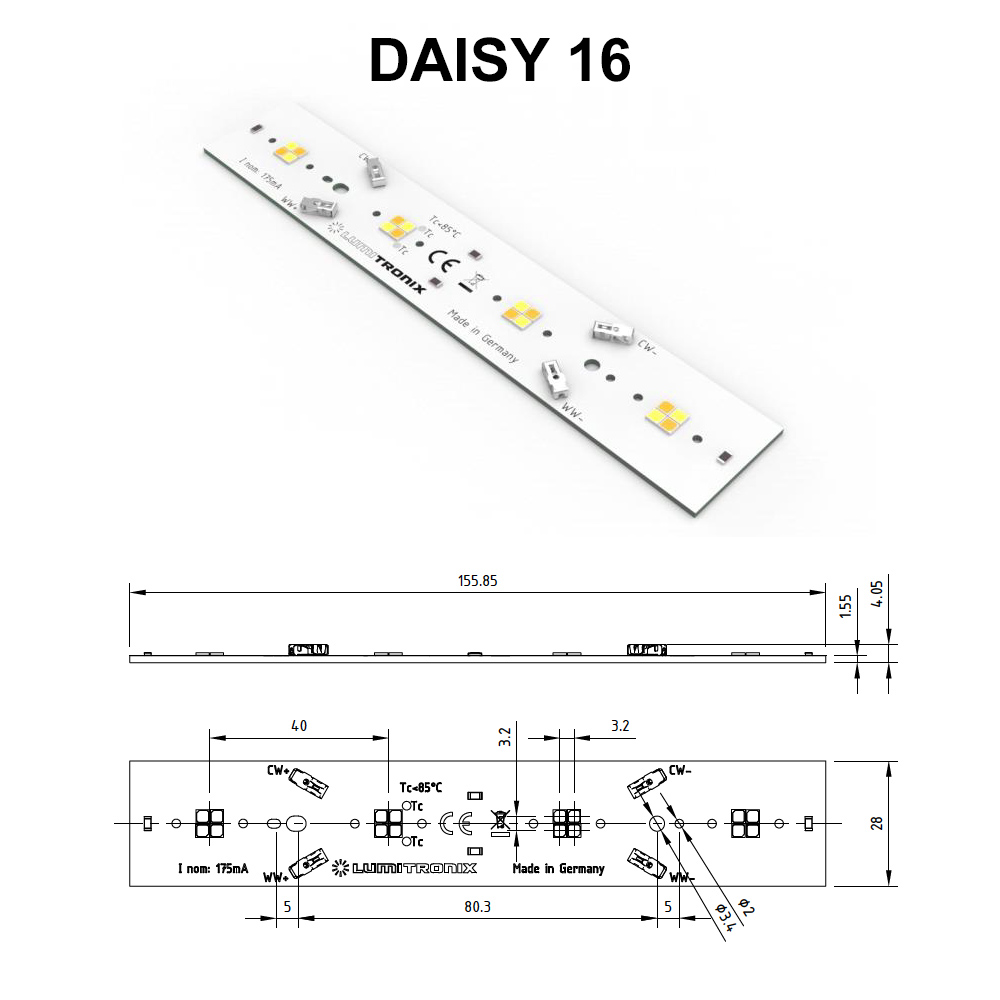

- LumiBar-16 Daisy: 156x28mm, 16 LEDs en 4 grupos

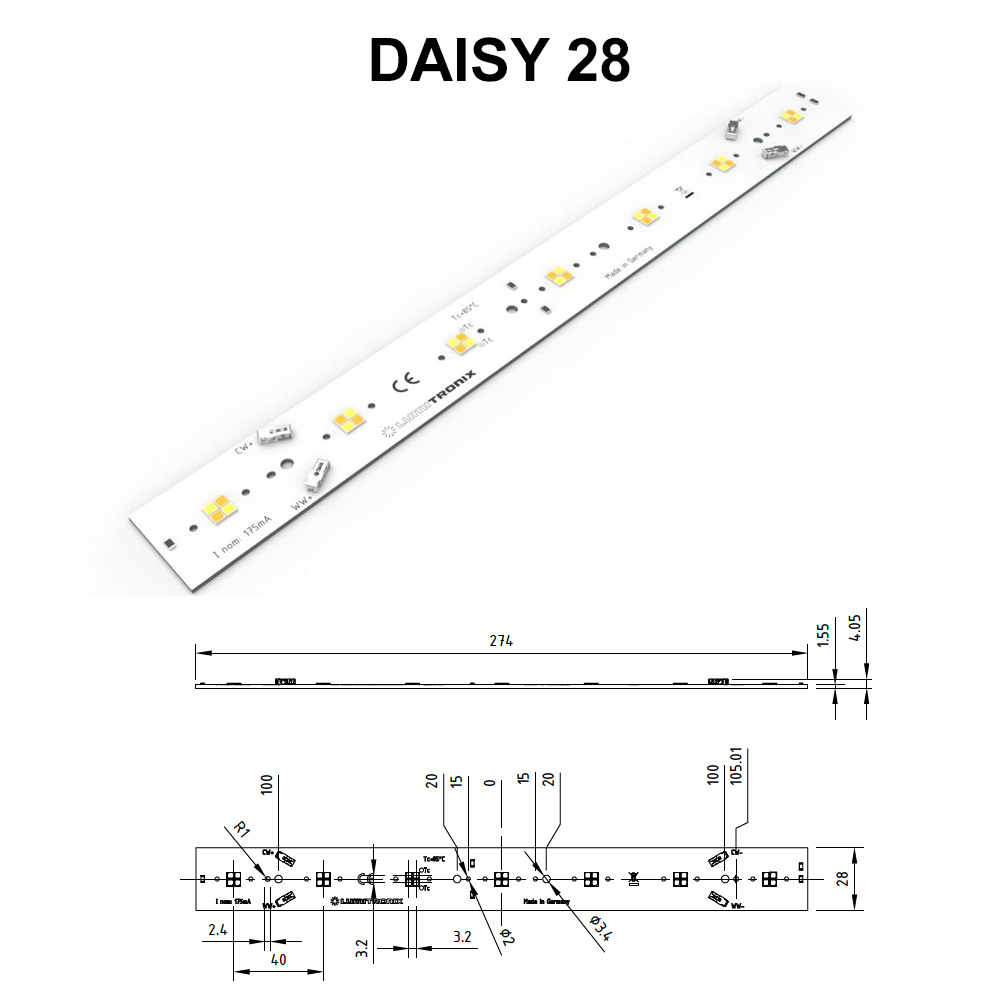

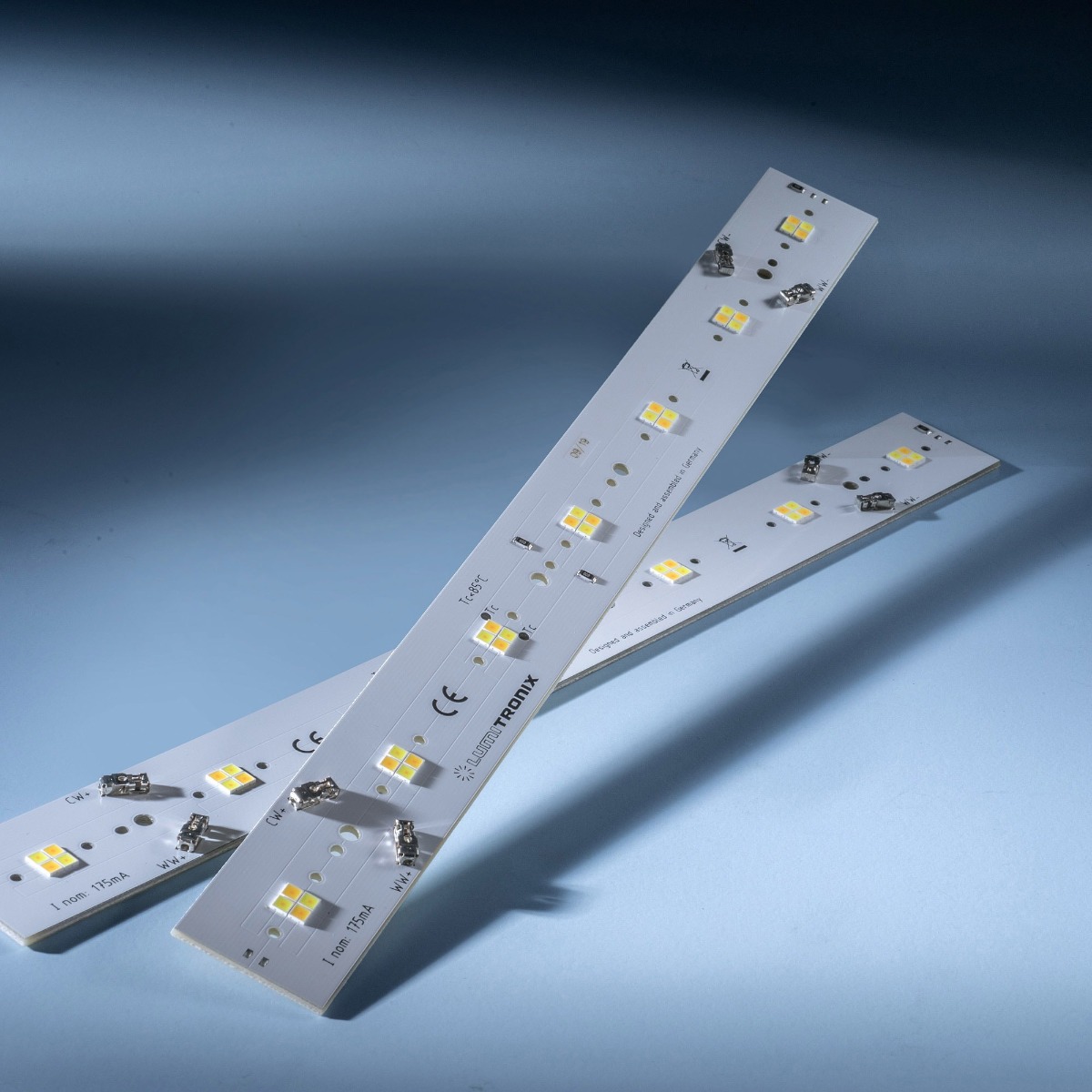

- LumiBar-28 Daisy: 274x28mm, 28 LEDs en 7 grupos

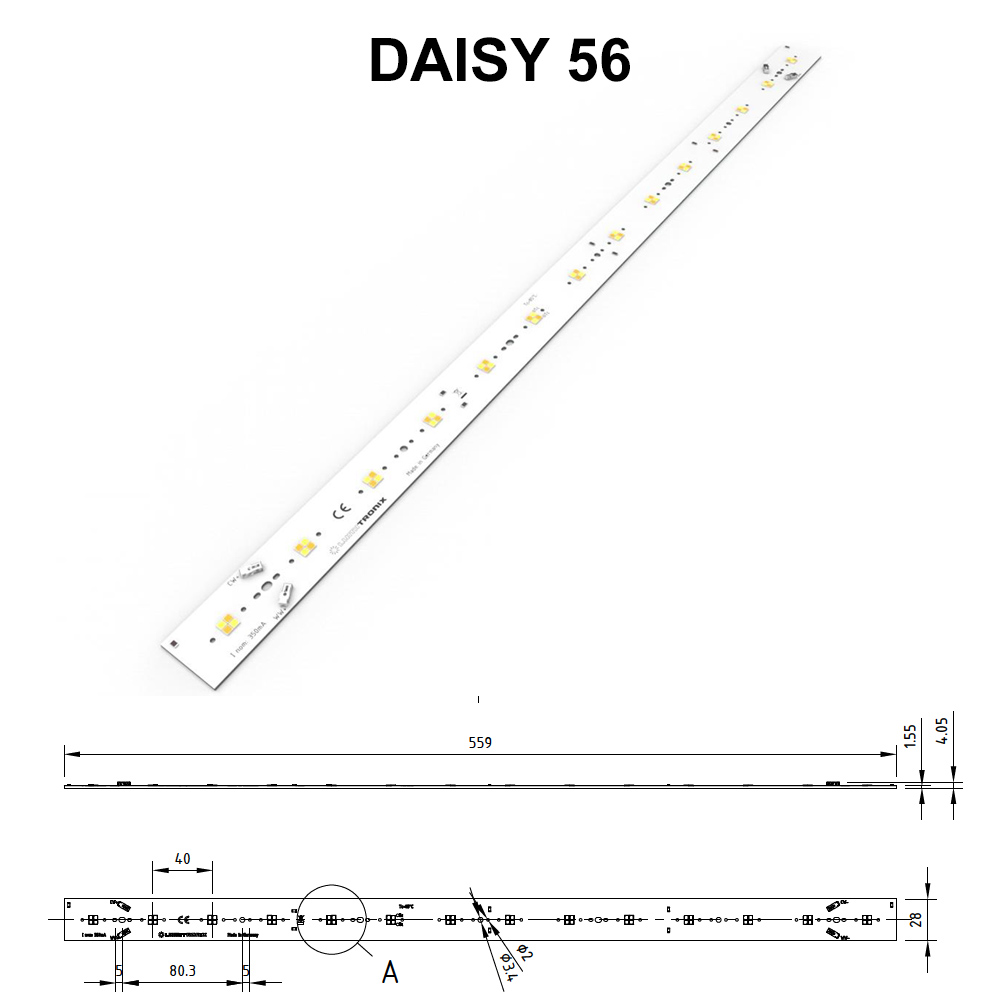

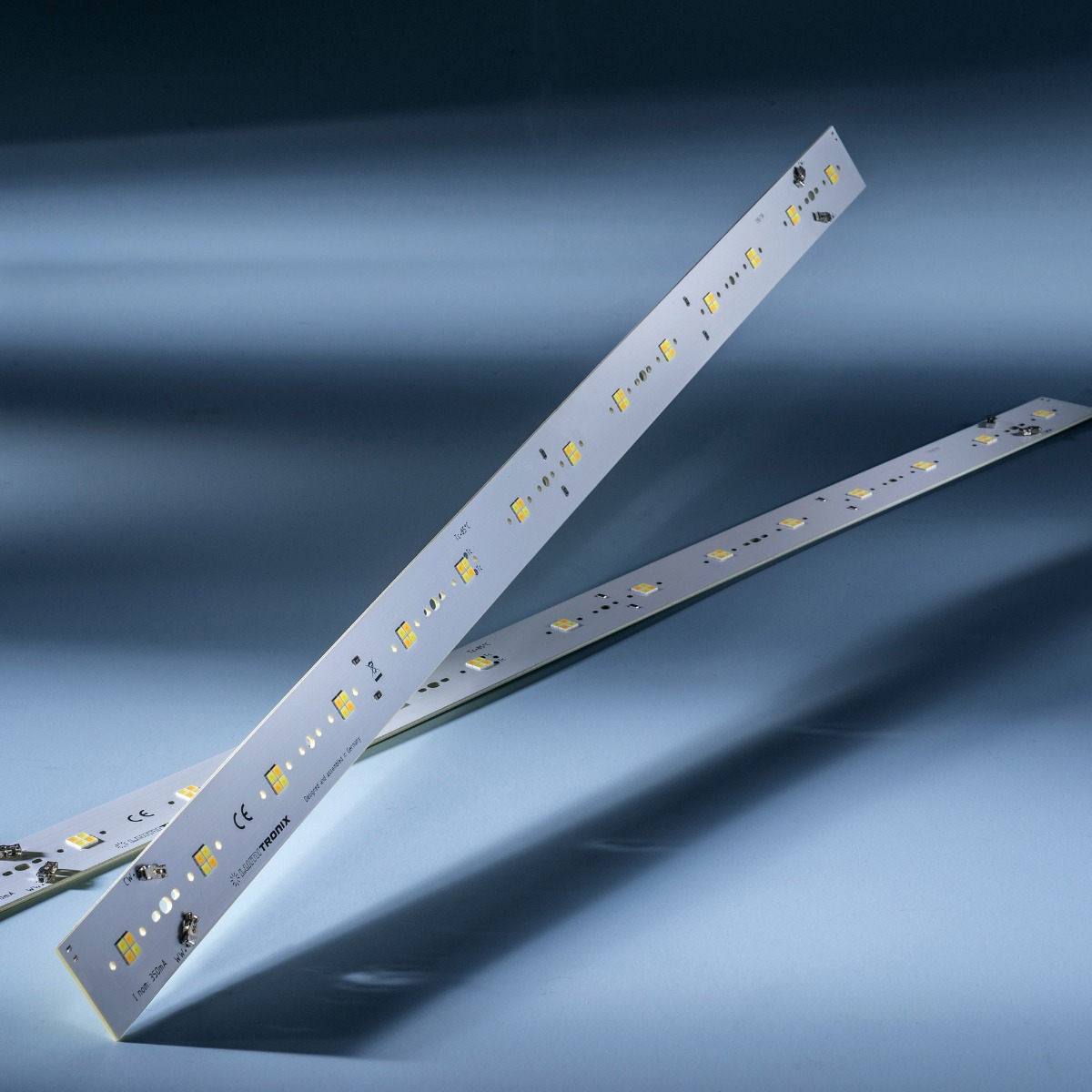

- LumiBar-56 Daisy: 559x28mm, 56 LEDs en 14 grupos
Paso 2: Cantidad del pedido (unidades)
¿Cuántos módulos necesita? Aunque no hay MOQ, recomendamos al menos 178 piezas de LumiBar-56.
Paso 3: COLOR DEL LED para cada canal
Para cada uno de los dos canales, se puede seleccionar el color del LED. En función de la elección, aparecerán más opciones.
Paso 4: Nichia 757 LED COLOR para cada canal (opcional, depende de la elección)
Para la selección de LED de color, el LumiBar se puede construir con la última generación de Nichia 757 COLOR LED de la serie, la industria líder 3030 LED de potencia media. Sólo hay un tipo de LED de color para cada opción.
Haga clic aquí para ver la actual Nichia color LED line-up.
Los LEDs de color Nichia 757 incluyen:

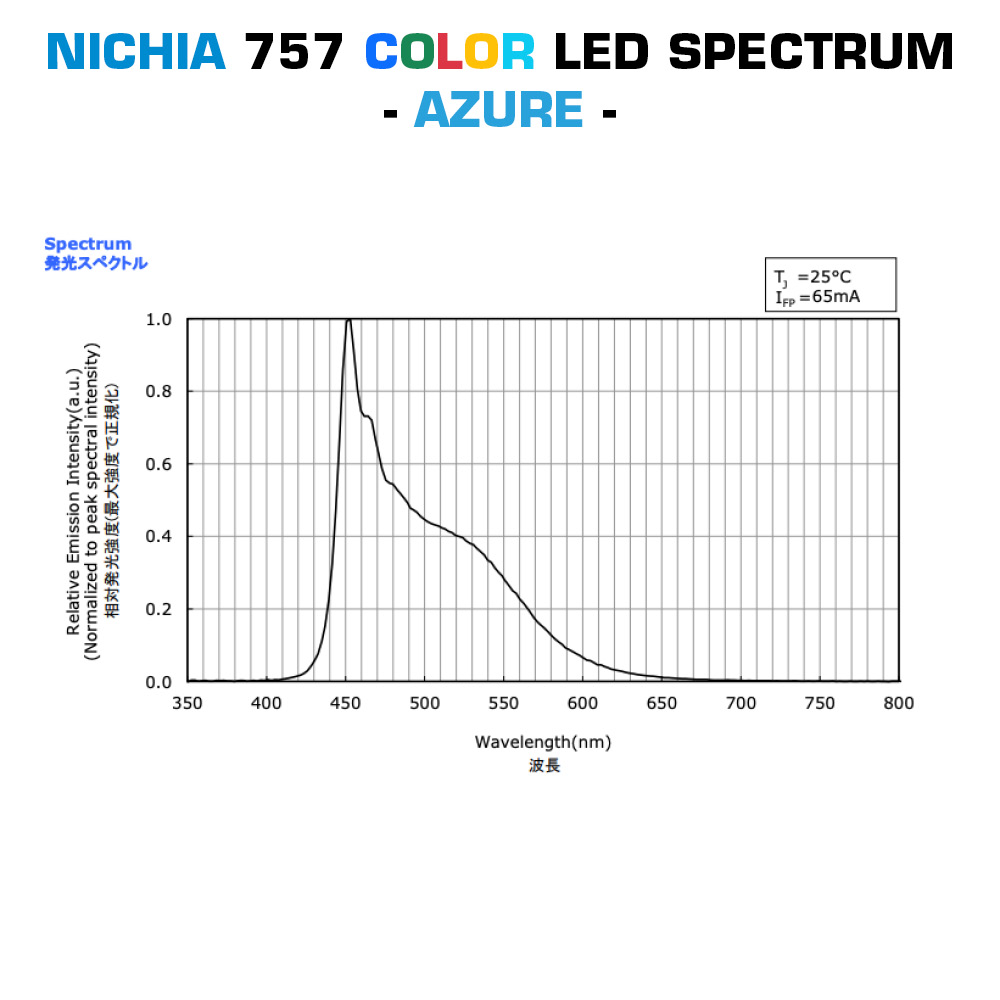

- AZURE: LEDs enfocados a 460nm*. Componente para Dynasolis. Elija un LED blanco cálido para el segundo canal para obtener un efecto completo.
- AZUL: 465nm pico*.
- AZUL-VERDE: 505 nm pico*.

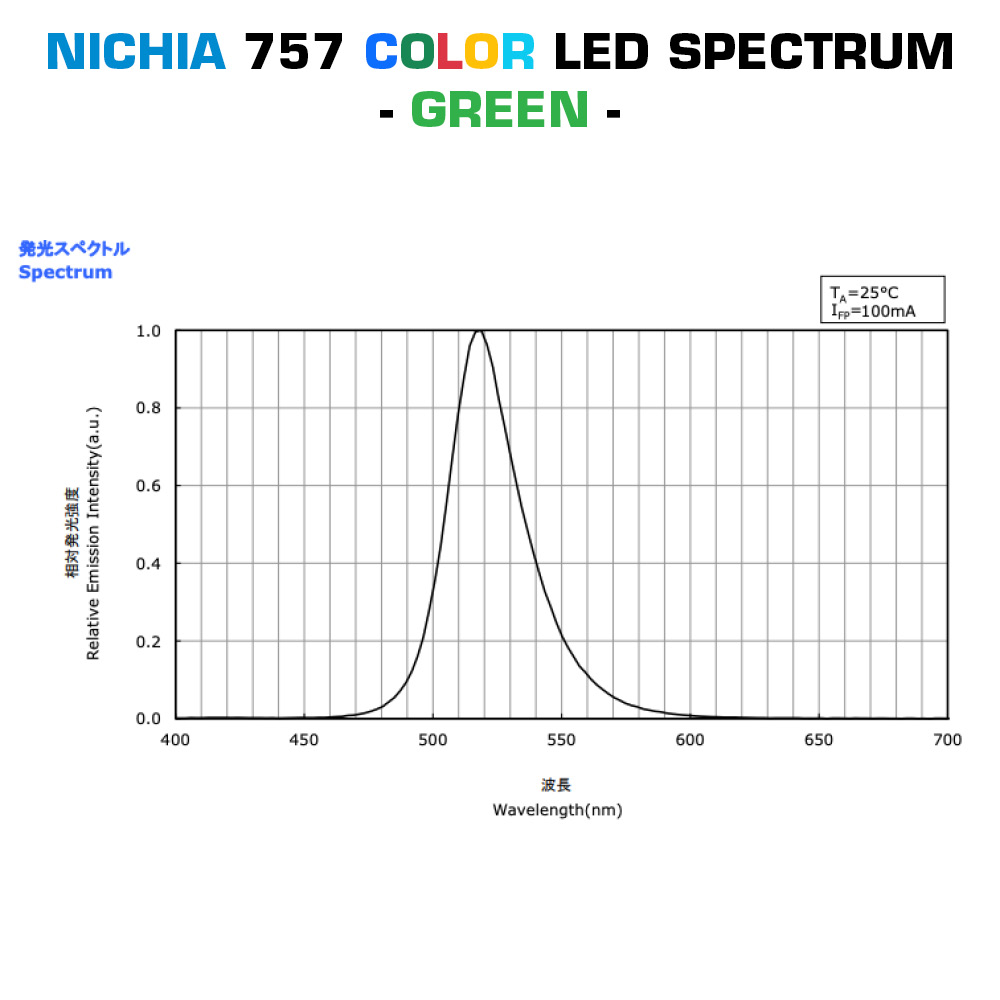

- VERDE: 515 nm pico*.

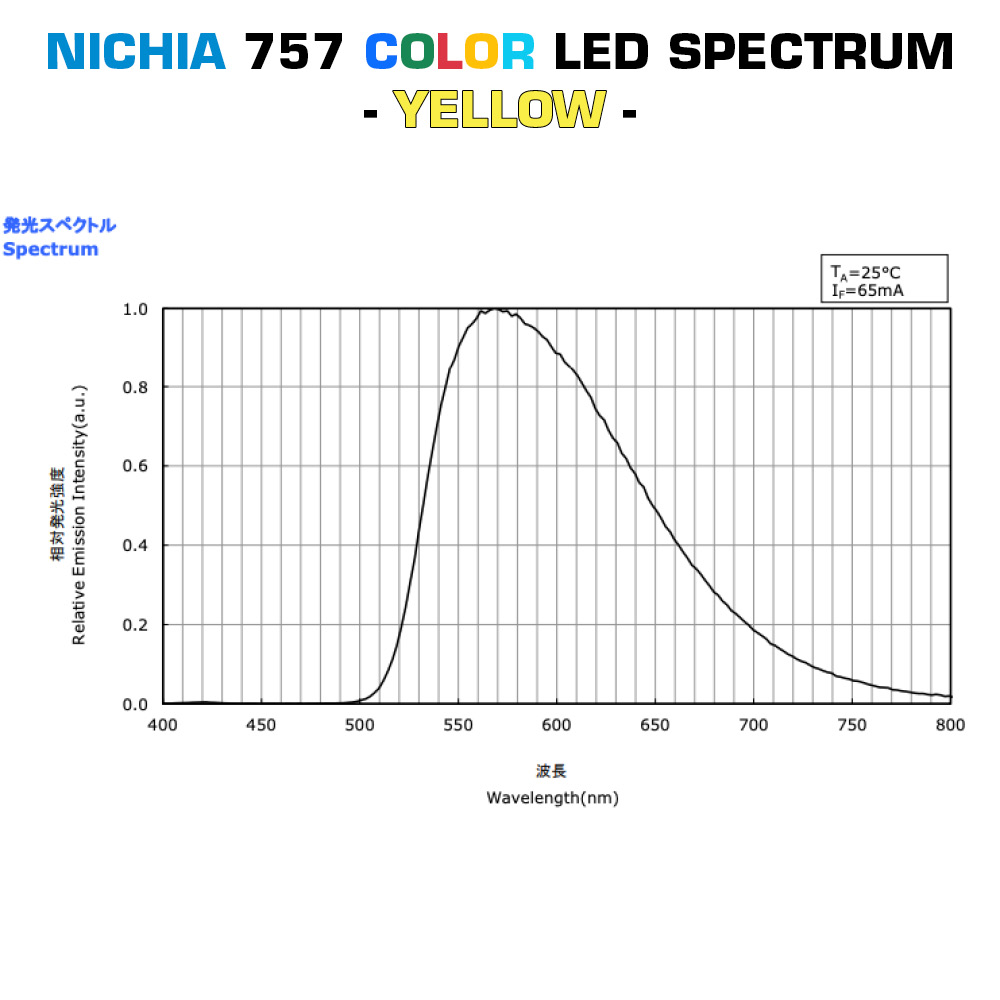

- AMARILLO: 570 nm pico*.

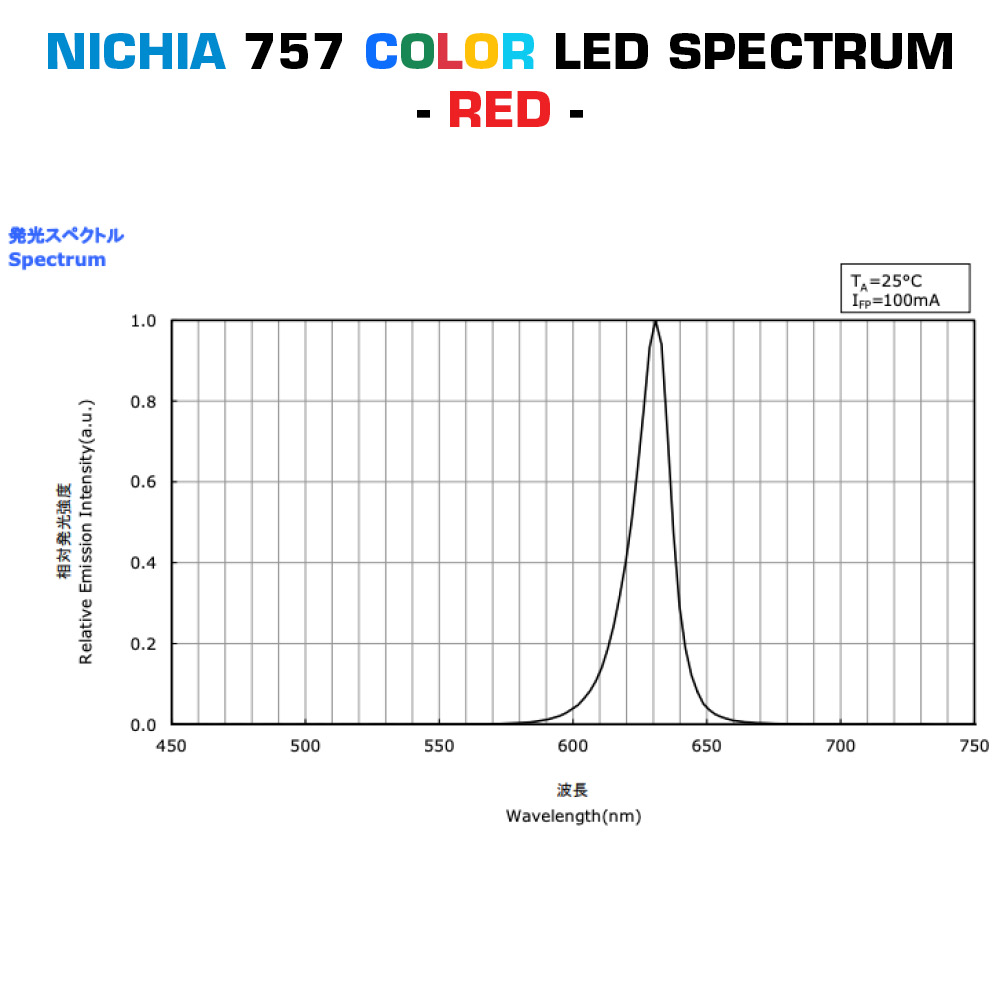

- ROJO 635nm pico*

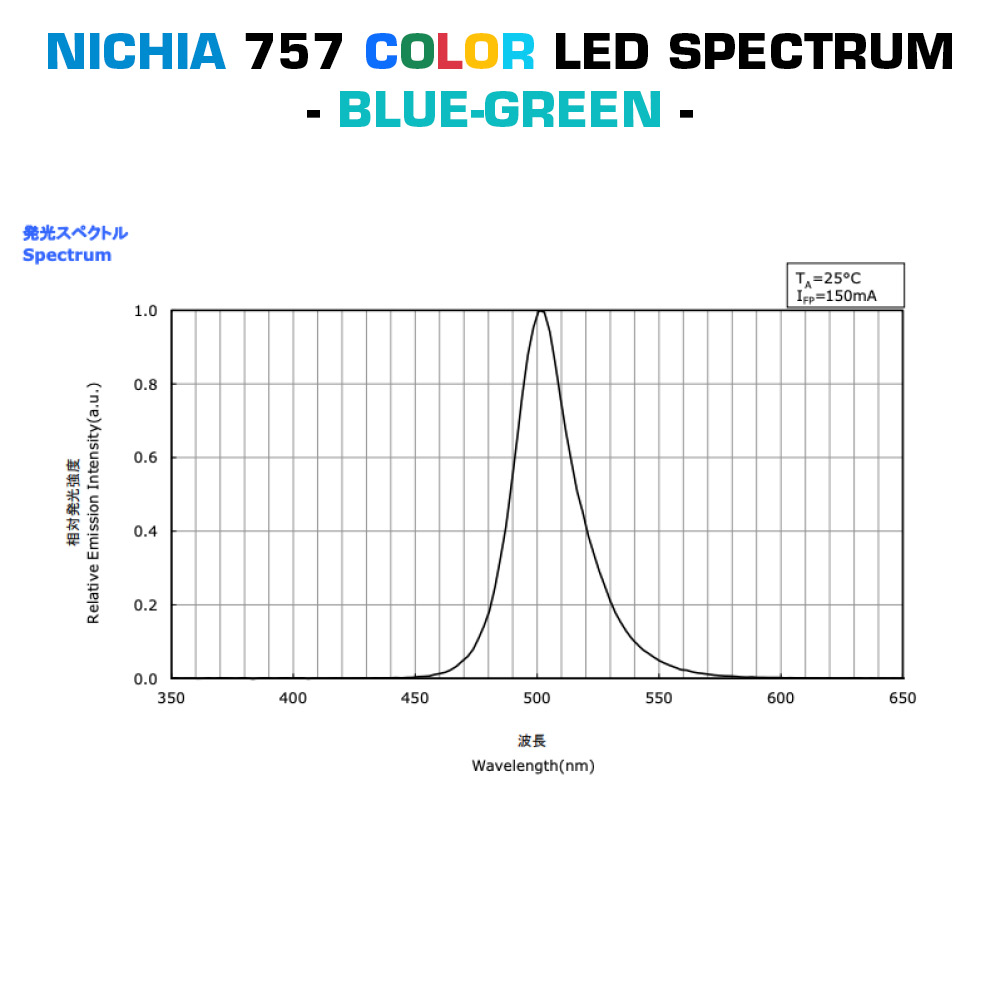

*Véase el espectro de los LED Nichia.
La hoja de datos especificará el número de pieza del LED Nichia.

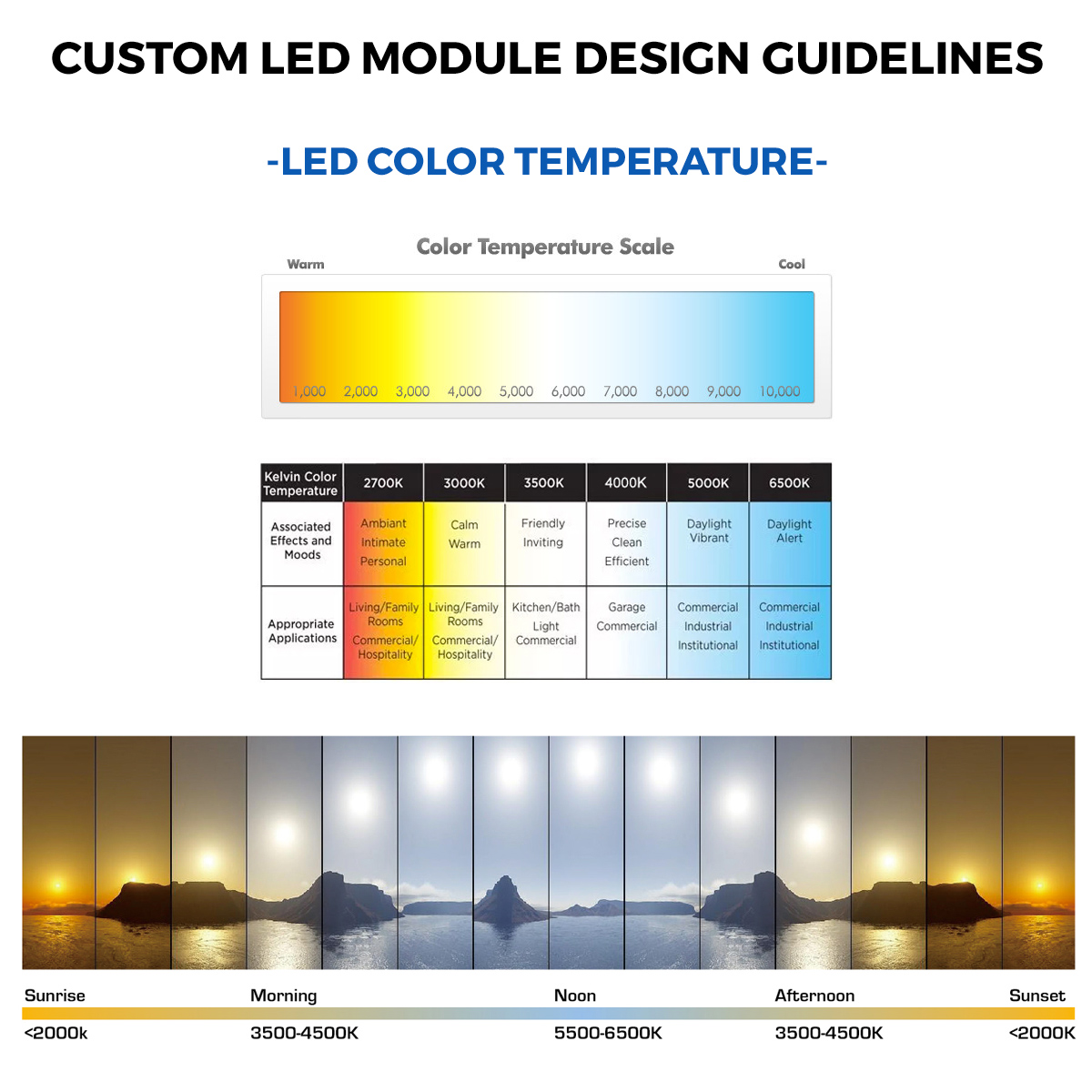

Paso 5: LED blanco Temperatura de color para cada canal (opcional, depende de la elección)
El LumiBar puede tener LEDs blancos para uno, dos, canales, o ninguno. Diferentes temperaturas de color crean diferentes efectos visuales y son apropiados para diferentes entornos. La temperatura de color se mide en Kelvin (K) en una escala de 'cálido' a 'frío': Cuanto más "cálida" es la luz, menor es el número de Kelvin. Cuanto más "fría" sea la luz, mayor será el número de Kelvin. Puedes leer más sobre la temperatura de color recomendada para un proyecto en nuestro blog.
Paso 6: CRI del LED Nichia 757 y tipo especial para cada canal (opcional, depende de la elección)
El (los) canal(es) blanco(s) de la tira utilizará(n) la serie de LEDs Nichia 757 White de última generación, los LEDs 3030 Mid-power líderes del sector. La serie 757 LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w) y la mayor fiabilidad (hasta 100.000h de vida útil L70). Cada LED tiene un consumo típico de 0,2 W a 65 mA, para un flujo luminoso de hasta 45 lm.
Haga clic aquí para ver la gama actual de Nichia.
Los tipos especiales de LED Nichia 757 incluyen:
- Optisolis 757 y CRI99: LED con un espectro cercano a la luz natural, CRI99, R9 mínimo 85
- Serie H6 757 & CRI90: LEDs que consiguen una calidad de color mejor que los LEDs tradicionales (Ra≥90, R9≥50, R15≥85) manteniendo una eficacia mejor que los LEDs Ra≥80.
- Serie Vitasolis 757 y CRI80: Los LEDs Vitasolis emiten un color blanco natural con un alto contenido de energía azul-verde probada para estimular el despertar y apoyar una vida vibrante.
- Serie HPS 757 & CRI70: LED que reproduce auténticamente el color de emisión de las lámparas de sodio de alta presión (HPS), que se utilizan con mayor frecuencia para la iluminación de carreteras y el alumbrado exterior en todo el mundo.
- Rs060 Hortisolis: un LED de 5000K que incorpora toda la luz necesaria para el crecimiento de las plantas en un solo paquete mediante la elaboración de una combinación de fósforos, lo que permite aumentar la eficiencia de producción por superficie de la granja artificial.
No todas las temperaturas de color están disponibles para cada tipo de LED o CRI. La ficha técnica especificará el número de pieza del LED Nichia.

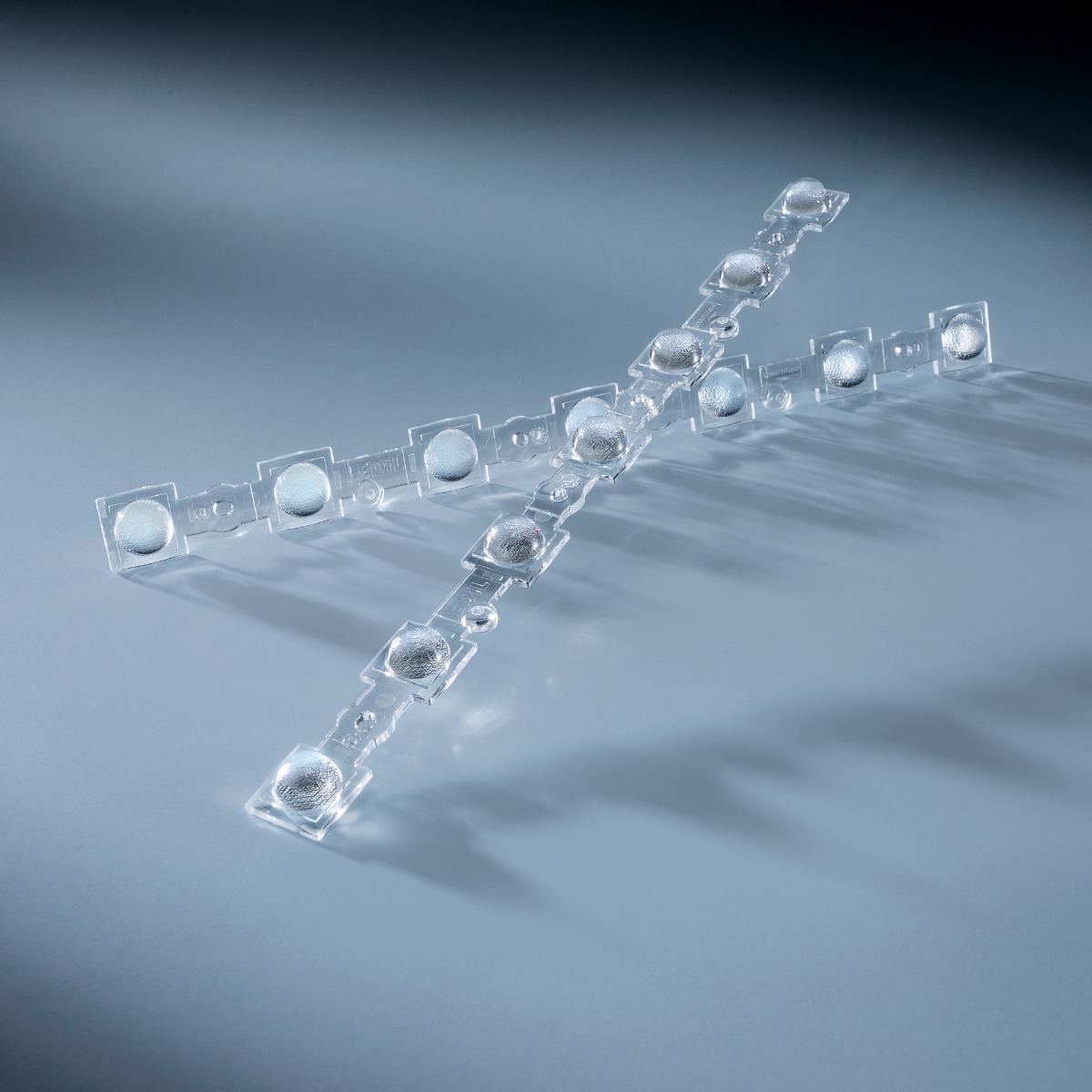

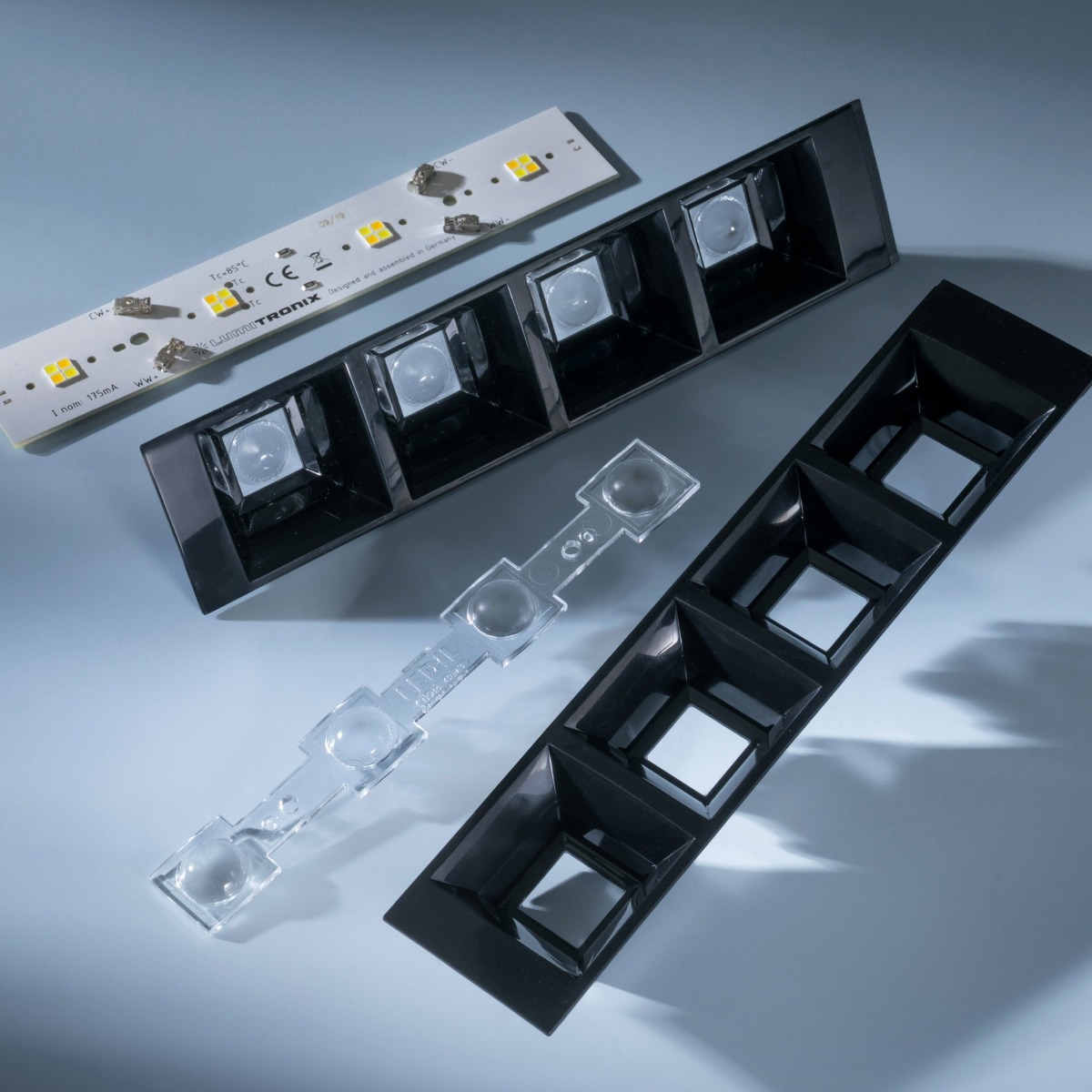

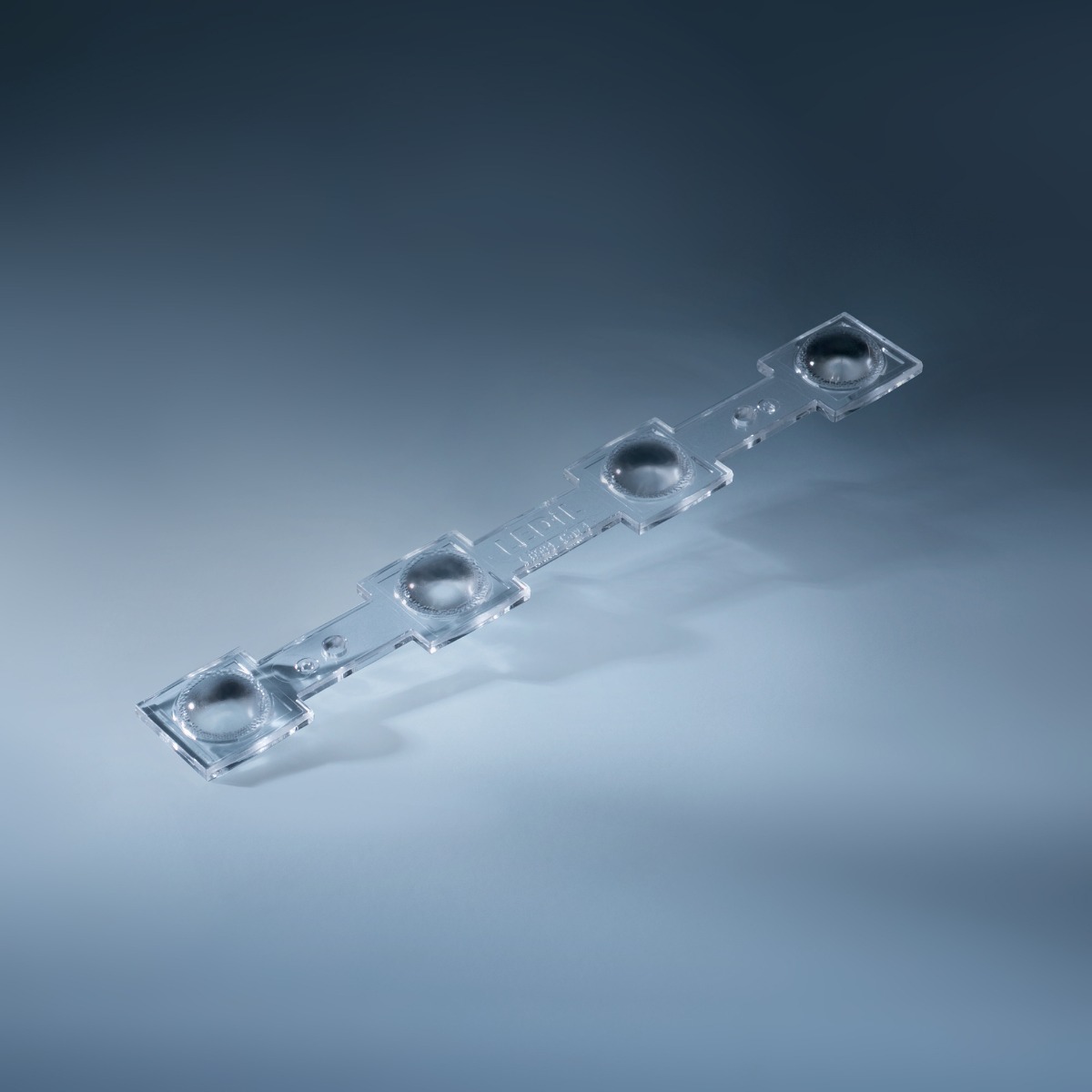

Paso 7: LumiBar Daisy Lens System
El sistema de LumiBar Daisy Lens hace que sea fácil de enfocar la luz en un ángulo de 50 o 70 grados. Puede pedir los tipos de lentes con los módulos LED personalizados a un precio especial o, más adelante, a nuestro precio estándar.

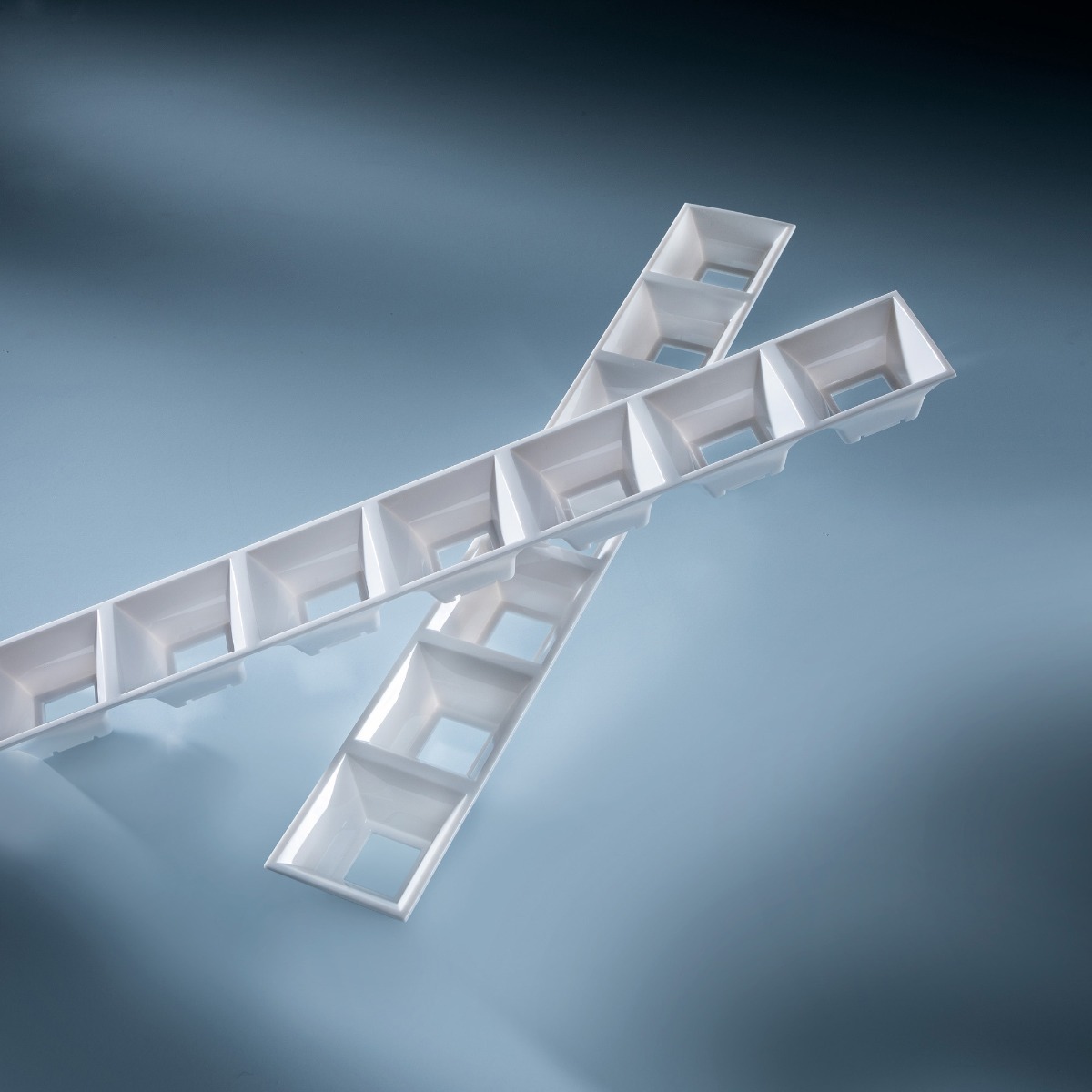

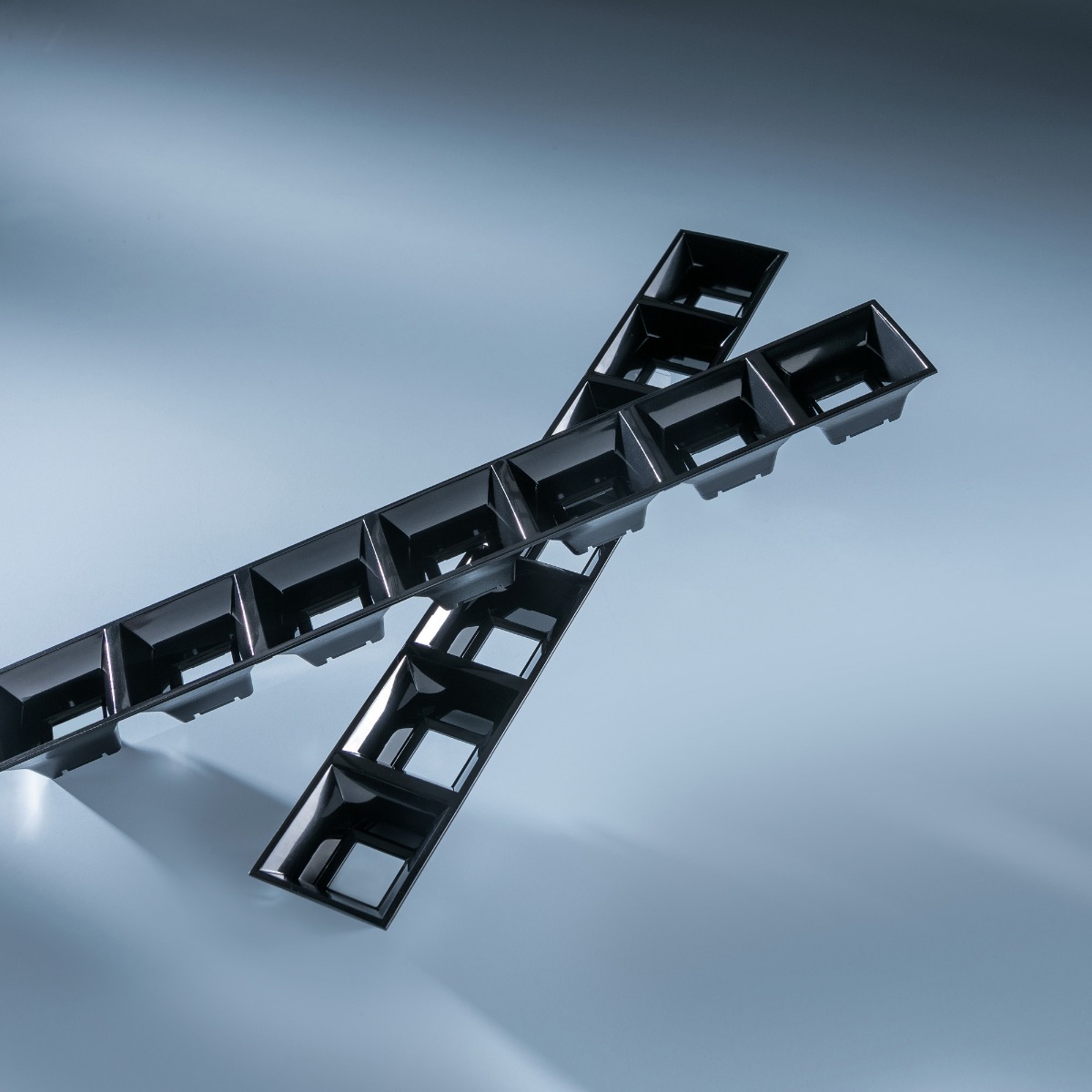

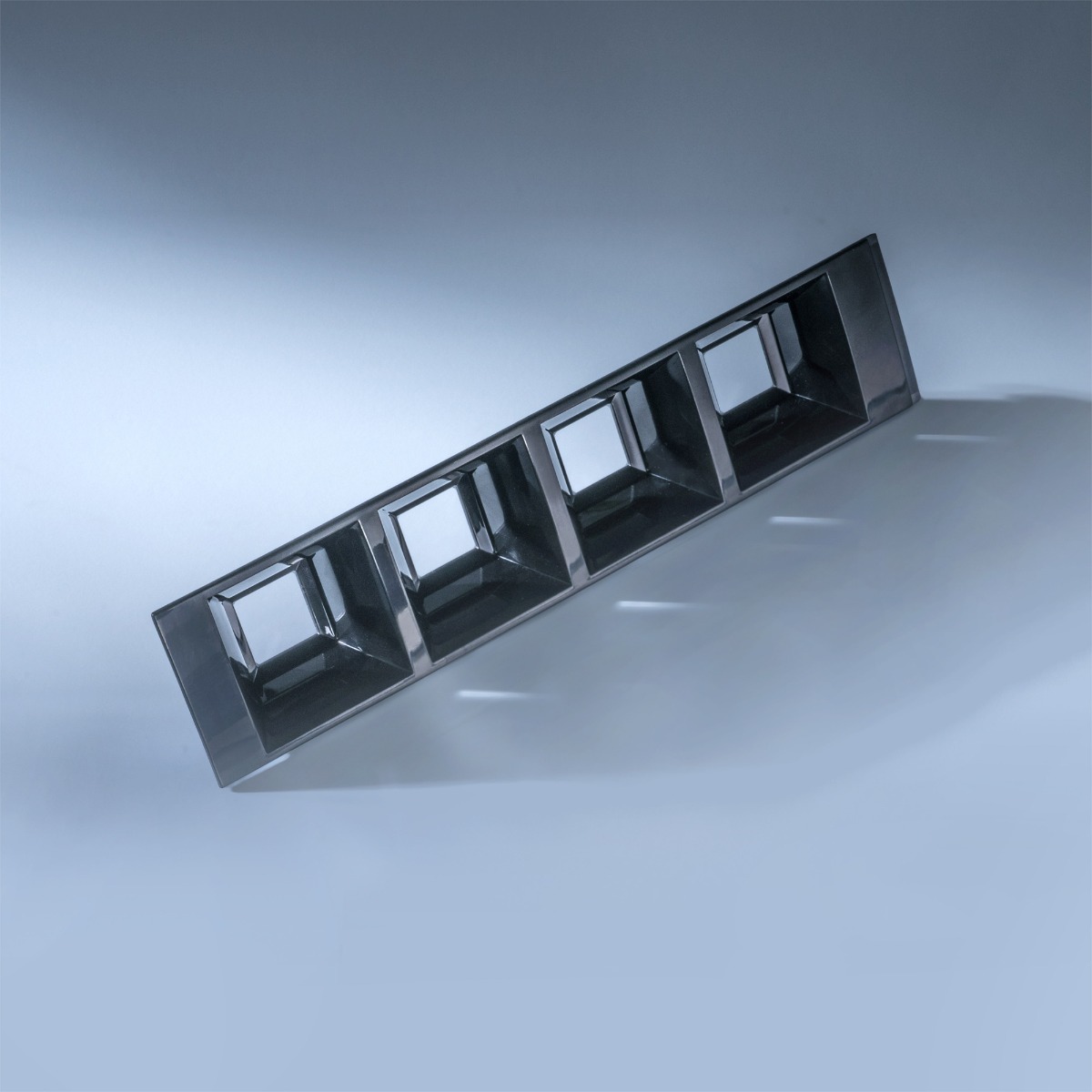

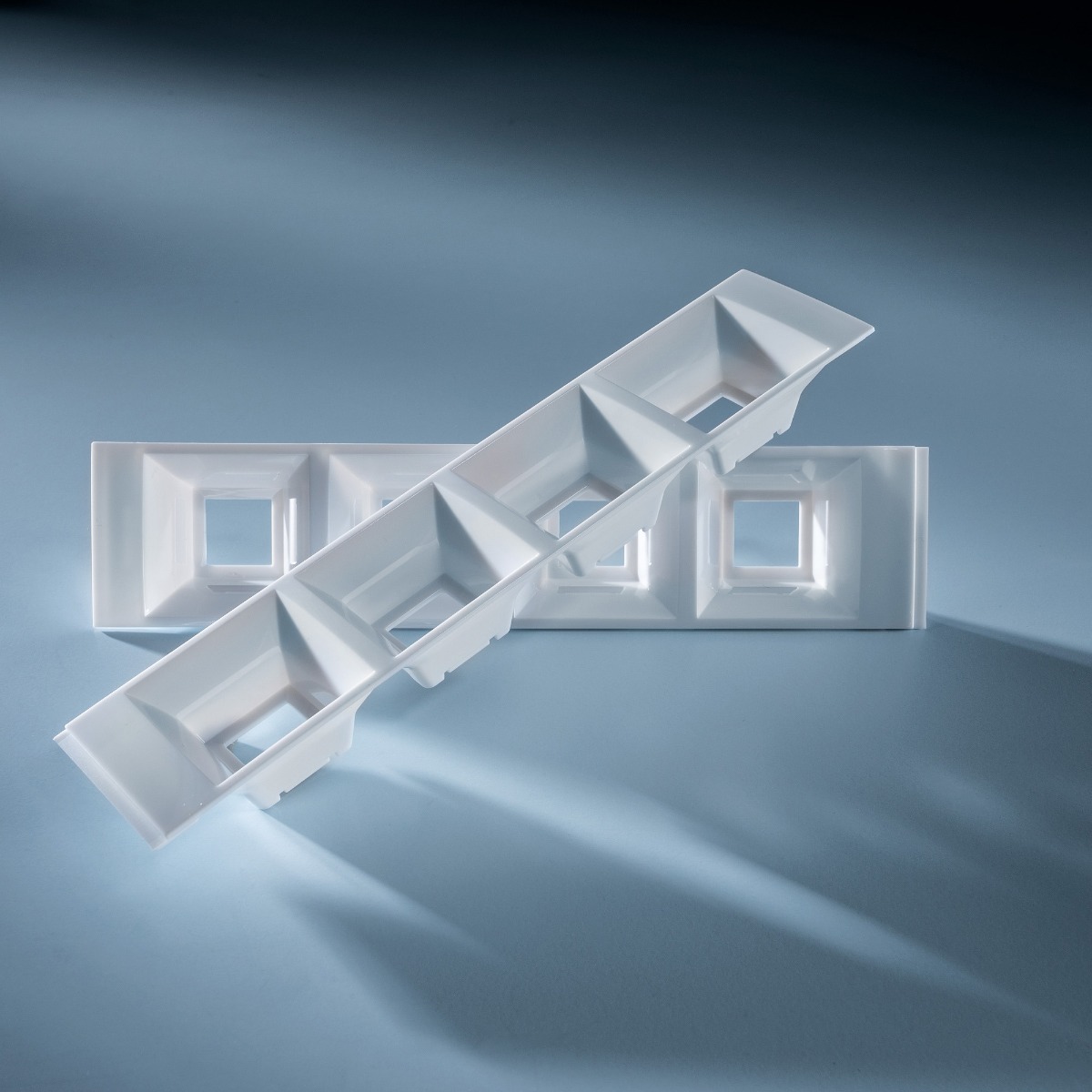

Paso 8: LumiBar Daisy Lens Shade
El sistema de sombra LumiBar Daisy se puede añadir a la lente, para un efecto de enfoque más eficiente. Puede pedir el parasol de lente con los módulos LED personalizados a un precio especial o, más adelante, a nuestro precio estándar.
Paso 10: Alcance de la entrega
El proceso de pedido y el pago en línea pueden realizarse por la cantidad total del pedido (unidades) o por el dibujo, el diseño o las muestras. En función de su elección, el alcance de la entrega y el pago serán los siguientes:
- Cantidaddel pedido (unidades): la cantidad completa introducida en el paso 1, incluidos el dibujo, el diseño y las muestras.
- Sólo diseño y muestras: Diseño, hoja de datos y 5 muestras del tira LED/módulo con las especificaciones del pedido.
La hoja de datos incluirá:
- Dibujo dimensional, con posición de los LEDs, pads de soldadura, componentes de regulación de corriente, información impresa en la PCB.
- Resumen de las características principales (datos técnicos de la unidad de corte), incluyendo dimensiones, modo de funcionamiento, tensión, corriente, potencia, temperatura de color, flujo luminoso, eficiencia, CRI, tipo de LED.
- Información sobre la placa de circuito impreso: material base, capas, cobre.
Especificaciones técnicas LumiBar-Daisy:
- LumiBar-16 Daisy: 156x28mm, 16 LEDs en 4 grupos, 175 mA de corriente constante, aproximadamente 11,5V
- LumiBar-28 Daisy: 274x28mm, 28 LEDs en 7 grupos, corriente constante de 175 mA, aprox. 20V
- LumiBar-56 Daisy: 559x28 mm, 56 LED en 14 grupos, corriente constante de 350 mA, aprox. 20 V
- 16 / 28 / 56 LEDs Nichia 757 por tira, en grupos de cuatro LEDs
- Sistema de conexión Plug & Play, para calibre de cable 18AWG - 26 AWG / 0,13mm² - 0,8mm².
- Corriente constante con control de 2 canales, con + / - para cada canal
- Brillo, hasta 2000lm por metro para CRI80 a 5000K
- 100.000h de vida útil
- Opciones de LED de color: Azul (Dynasolis), Azul, Azul-Verde, Verde, Amarillo, Rojo
- Opciones de LED blancos CRI: 70, 80, 90, 99
- Opciones de temperatura de color: 1800K a 7800K
- Opciones de tecnología Nichia especial: Optisolis, Vitasolis, H6, HPS, Horticultura (a 5000K), Dynasolis (azul+blanco cálido)
- Potencia nominal de hasta 8 W por canal
- Optimizada para aplicaciones de oficina, industriales o comerciales
- Fácil de instalar
- 5 años de garantía
- Elipse MacAdam de 3 pasos
- Regulable
- Fabricado en Alemania
- LED fabricados en Japón
- CE, ROSH, REACH
Aplicaciones para LumiBar Daisy Nichia tiras LED:
- Producción de proyectores compactos o bañadores de pared
- Iluminación comercial para la presentación de productos
- Aparatos de iluminación de alto flujo y larga duración para tiendas, oficinas, estudios de TV, clínicas médicas
- Horticultura
- Iluminación de emergencia
| SKU | daisy_custom |
|---|---|
| Flujo luminoso por metro | 2000 |
| Regulable | Blanco sintonizable, Si, Color ajustable |
| Angulo de vision | 120° |
| Garantia (meses) | 60 |
| Gama de productos | LumiBarTW |
| Tipo de tira | Rigido |
| Fabricante | Lumistrips |
Condiciones de pedido de módulos LED personalizados
Una vez confirmado su pedido, fabricaremos la tira o módulo LED personalizado en nuestra fábrica de Alemania, basándonos en las especificaciones que nos haya facilitado. El pago es necesario para la confirmación del pedido. Los pedidos que se hayan pagado correctamente en línea se considerarán confirmados.
Así es como se ve el calendario una vez que confirmamos su pedido:
- Validación del diseño: comprobaremos los detalles de su pedido y la información adicional suministrada (archivo cargado), en un plazo de 5 días laborables.
- Borrador del diseño: Verá el primer dibujo de su tira o módulo LED personalizado en un plazo de 2 semanas.
- Hoja de datos: Después de que el dibujo obtenga su aprobación, crearemos para usted la hoja de datos de la tira LED personalizada, en un plazo de 2-4 semanas.
- Muestras: Usted puede solicitar recibir muestras, cuando usted ordene o reciba la hoja de datos. Esta opción tiene un coste adicional y se añade al plazo total de entrega de su pedido. Los detalles se proporcionarán en el momento en que recibamos su solicitud.
- Producción en serie: Una vez que apruebe la hoja de datos y/o las muestras, iniciaremos la producción completa, que tardará entre 6 y 10 semanas.
Con nosotros, su inversión en tecnología LED personalizada es transparente, con pasos claros y plazos predecibles.
Cambios, cancelaciones, reembolsos y devoluciones de pedidos personalizados:
1. Durante el proceso de borrador de diseño se pueden realizar cambios en las especificaciones del módulo. Estos cambios pueden deberse a datos incorrectos suministrados al sistema de pedidos en línea, como especificaciones técnicas imposibles de producir o datos erróneos.
En los módulos LED con dimensiones personalizadas, el separador decimal es el punto (.)
Los cambios que conlleven costes adicionales darán lugar al recálculo del valor del pedido.
2. El pedido de módulos LED personalizados puede cancelarse
- En un plazo de 5 días laborables con un cargo de cancelación del 5%.
- Tras recibir el borrador del diseño, con un recargo del 15%.
- Después de recibir la hoja de datos, con una penalización del 25%.
- Después de recibir las muestras, con una tasa de cancelación del 25% + el coste de las muestras.
Una vez aprobadas la hoja de datos y/o las muestras e iniciada la producción en serie, el pedido no podrá cancelarse. Los productos LED hechos a medida no pueden devolverse. Nos reservamos el derecho de cancelar pedidos en cualquier momento, hasta el momento de la entrega. Los pedidos cancelados por decisión nuestra serán reembolsados en su totalidad. No seremos responsables de los costes o daños asociados causados por la cancelación del pedido o los retrasos en la entrega.
Garantía de los módulos LED personalizados:
Ofrecemos una garantía de 5 años para todos los módulos LED personalizados, basada en nuestros términos de garantía estándar.
La temperatura de funcionamiento es un factor crucial en la vida útil de los módulos LED. La temperatura máxima de funcionamiento (TC) se especificará en la fase de diseño y se indicará en el producto y en la hoja de datos. Es importante que utilice la gestión térmica para evitar que se supere el valor máximo. Si no es posible, debe informarnos durante la fase de diseño.
Métodos y costes de envío:
También aceptamos envíos a través de su cuenta express con DHL, TNT, UPS o FedEx. Después de recibir su pedido, póngase en contacto con nosotros por correo electrónico con esta elección.
En el caso de paquetes voluminosos con productos LED y accesorios personalizados, es posible que los gastos de envío estándar añadidos a través del proceso de pedido en línea no cubran totalmente la entrega segura y puntual de su pedido. Si descubrimos, antes de enviar su pedido, que los gastos de envío son superiores a los ya pagados o a los que podemos cubrir con el envío gratuito, es posible que le pidamos que cubra el coste adicional. En el caso de los pedidos con envío gratuito, el coste máximo de envío cubierto por nosotros es de 40 euros.
Certificaciones de los módulos LED personalizados:
Construidos en Alemania, los módulos LED personalizados cuentan con las siguientes certificaciones:
- CE
- ROSH
- REACH
Bajo pedido, se pueden proporcionar otras certificaciones (por un precio):
- UL
- CSA
