Soluciones LED personalizadas: Excelencia en iluminación a medida

No se conforme con soluciones LED genéricas cuando nuestro servicio de personalización puede satisfacer sus necesidades exclusivas, evitando los compromisos asociados a los productos estándar. Con más de 20 años de experiencia en el sector, fabricamos en Alemania soluciones LED innovadoras, de calidad y alto rendimiento, adaptadas a sus especificaciones.

Proceso de personalización simplificado y asistencia profesional

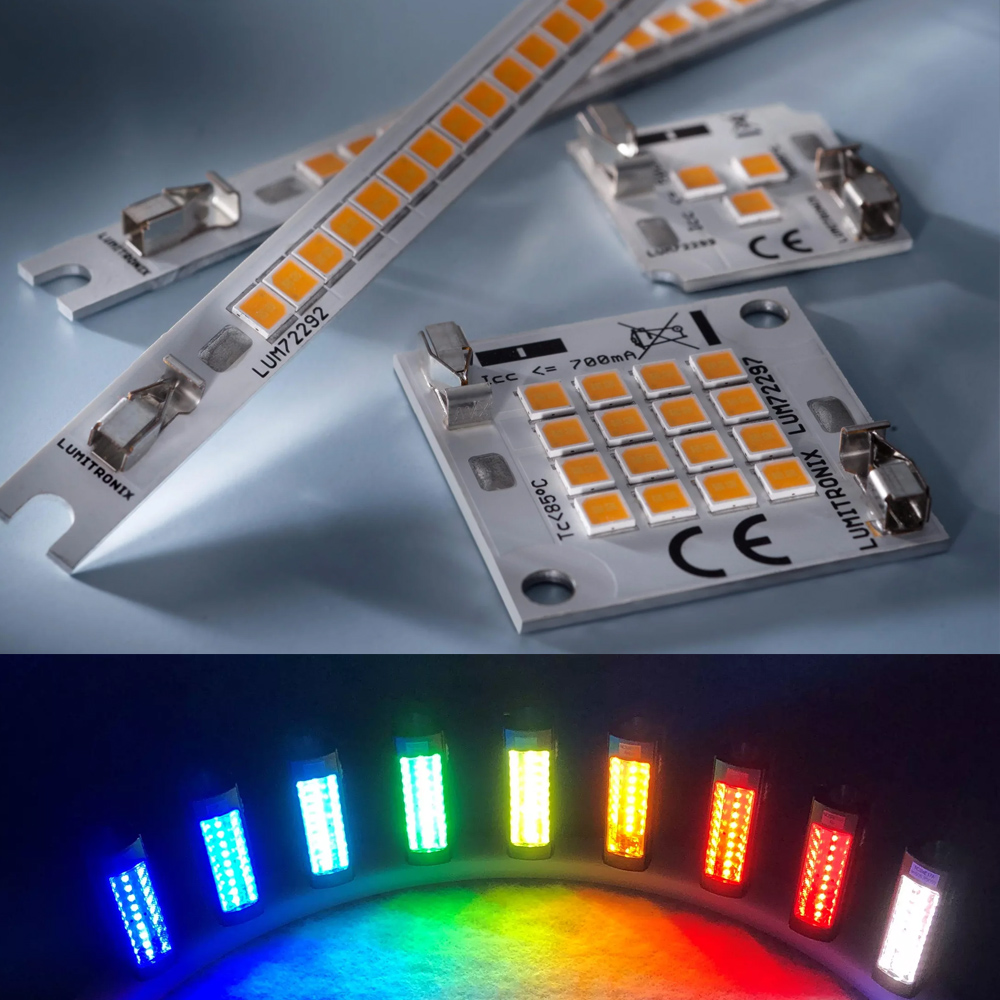

Facilitamos el diseño de la iluminación LED con este proceso especializado para construir sus propios módulos o tiras LED rígidas personalizadas y compactas de hasta 150 mm por 150 mm, en color, con opciones que abarcan el tamaño, las especificaciones y las características eléctricas.

Empezar un proyecto LED personalizado puede parecer un reto, pero estamos aquí para ayudarle, ofreciéndole una asistencia completa para seleccionar los LED, los modos de accionamiento, los controles, los sistemas de lentes, la gestión térmica y la conectividad.

Comience su proyecto LED personalizado

¿Está preparado para hacer realidad su visión con el módulo LED perfecto? Pídalo ahora y permítanos iluminar su camino hacia la innovación, garantizando que su proyecto brille más que nunca.

Explicación del proceso de pedido de módulos LED personalizados y detalles técnicos:

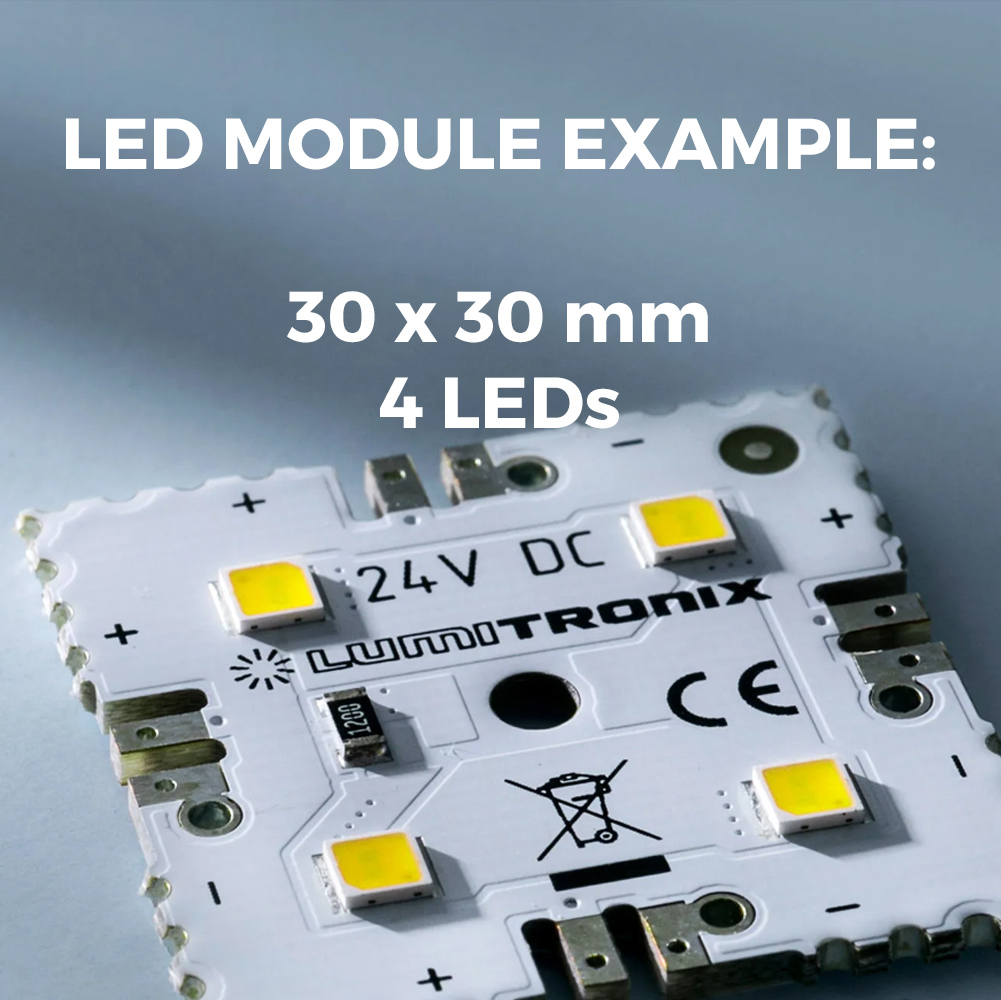

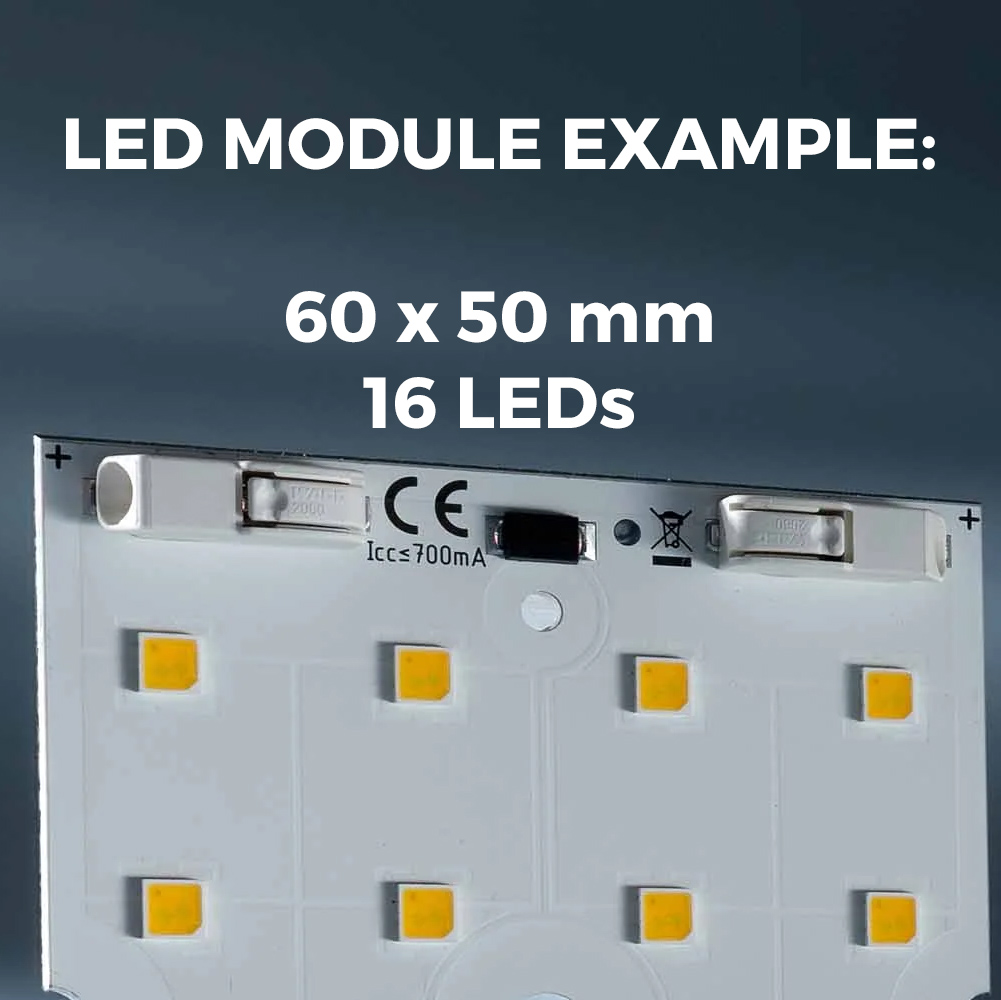

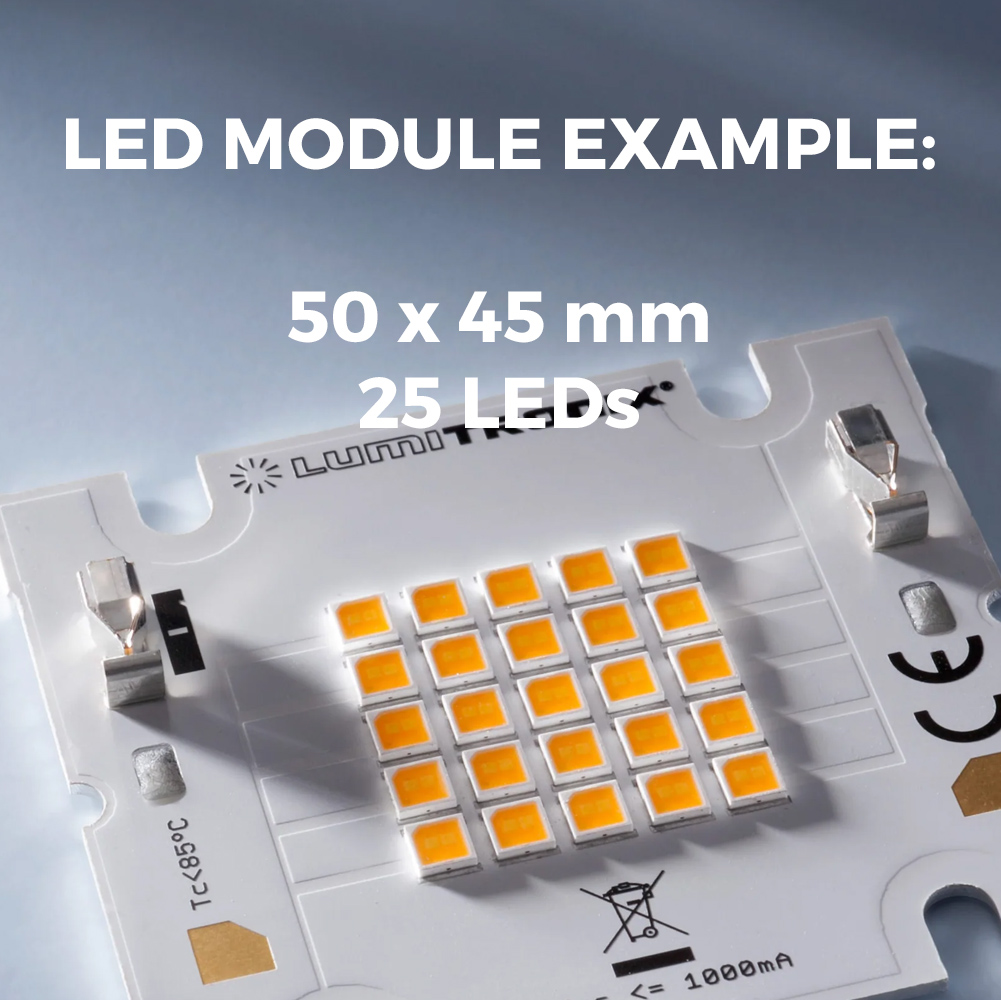

Construya sus propios módulos LED blancos Plug & Play, fabricados en Alemania, con la serie LED Nichia 757 y dimensiones de 30 mm a 150 mm de longitud y de 5 mm a 150 mm de anchura, con placa de circuito impreso rígida.

Paso 1: Cantidad del pedido (pcs)

¿Cuántos módulos necesita? Aunque no hay MOQ, recomendamos al menos 50 metros.

Paso 2: Dimensiones del módulo LED (longitud y anchura).

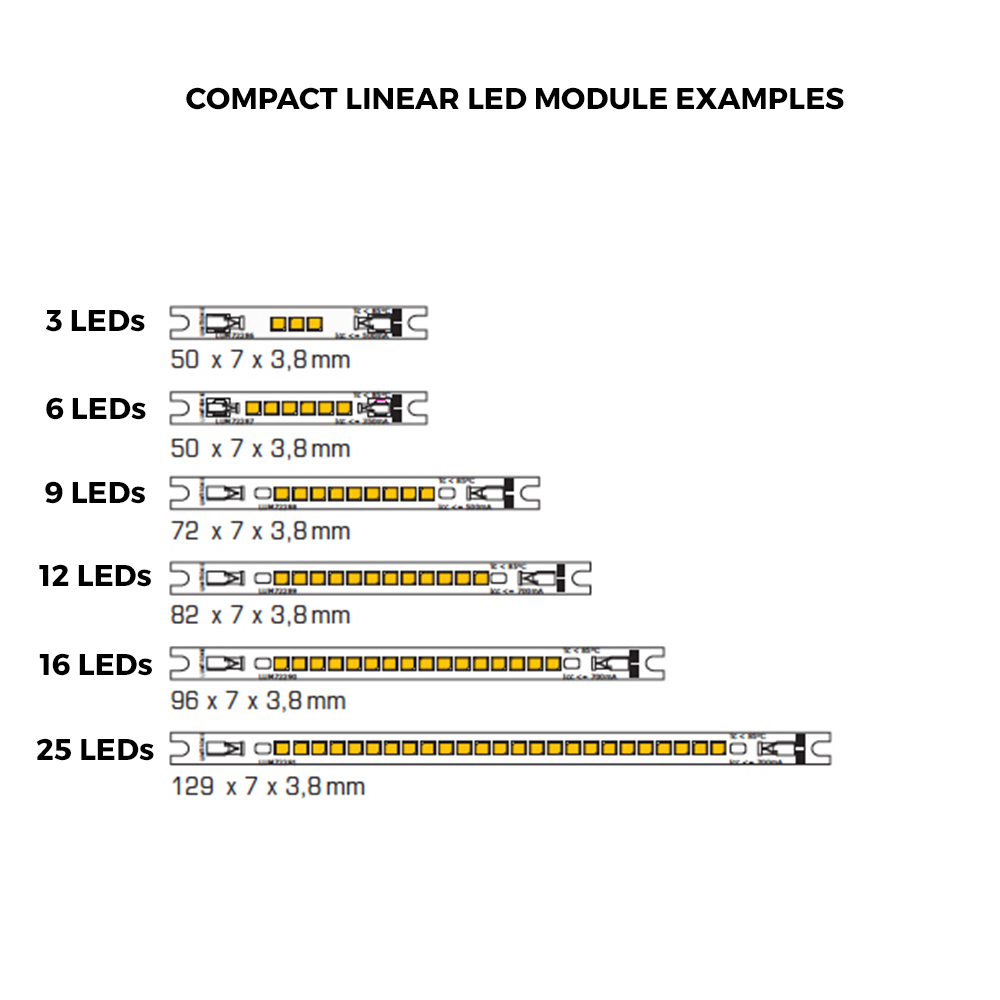

El módulo LED debe tener unas dimensiones de 30 mm a 150 mm de longitud y de 5 mm a 150 mm de anchura, con una placa de circuito impreso rígida. Para más, hay disponibles otras formas de pedido. La forma de la placa de circuito impreso es rectangular.

Paso 3: Cuántos LED por módulo:

La cantidad de LED por módulo (piezas) determina el flujo luminoso total y la aplicación. A continuación algunas pautas para un tira LED con una fila de LEDs:

Recomendamos que el número total de LED que se utilizarán para construir su módulo personalizado sea lo más cercano posible a un múltiplo de 5000.

Paso 4: Material y calidad de la placa de circuito impreso del módulo LED

El módulo LED puede tener una placa de circuito impreso FR-4 o de aluminio. FR-4 es la elección para la mayoría de los diseños de módulos LED. Debería optarse por el aluminio en el caso de módulos LED de alta potencia (>5000 lúmenes por metro) o temperaturas de funcionamiento elevadas.

Para cada material, existen 3 niveles de calidad:

• PCB FR4 económico: 1 capa de PCB, 1 mm de grosor de material de PCB, 1 oz de grosor de cobre de PCB
• Best Value PCB FR4: 2 capas de PCB, 1,6 mm de grosor de material de PCB, 1 onza de grosor de cobre de PCB
• Premium PCB FR4: 2 capas de PCB, 1,6 mm de grosor de material de PCB, 1,6 oz de grosor de cobre de PCB
• Placa de circuito impresoeconómica de aluminio: conductividad térmica de 2 W/mK, 1 capa de placa de circuito impreso, grosor del material de la placa de circuito impreso de 1,6 mm, grosor del cobre de la placa de circuito impreso de 1 onza
• Placa de circuito impreso dealuminio con la mejor relación calidad-precio: conductividad térmica de 3 W/mK, 1 capa de placa de circuito impreso, 1,6 mm de grosor de material de placa de circuito impreso, 1 oz de grosor de cobre de placa de circuito impreso.
• Premium PCB Aluminio: 5W/mK de conductividad térmica, 1 capa de PCB, 1,6 mm de espesor de material de PCB, 1 oz de espesor de cobre de PCB

PCB tiene las siguientes características estándar: Máscara de soldadura blanca, serigrafía negra. Acabado superficial sin plomo HAL. Distancia mínima entre trazas: 0,2 mm. Tamaño mínimo de los orificios: 0,3 mm (1,5 mm en aluminio). Distancia mínima entre componentes: 0,5 mm. Separación mínima entre bordes: 0.5mm

Paso 5: Nichia 757 COLOR LED

El módulo se construirá con la última generación de la serie de LEDs Nichia 757 COLOR, los LEDs de potencia media 3030 líderes del sector. La serie 757 LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w) y fiabilidad (hasta 100.000h de vida útil L70). Cada LED tiene un consumo típico de 0,2 W a 65 mA, para un flujo luminoso de hasta 45 lm.

Haga clic aquí para ver la gama actual de LEDs de color Nichia.

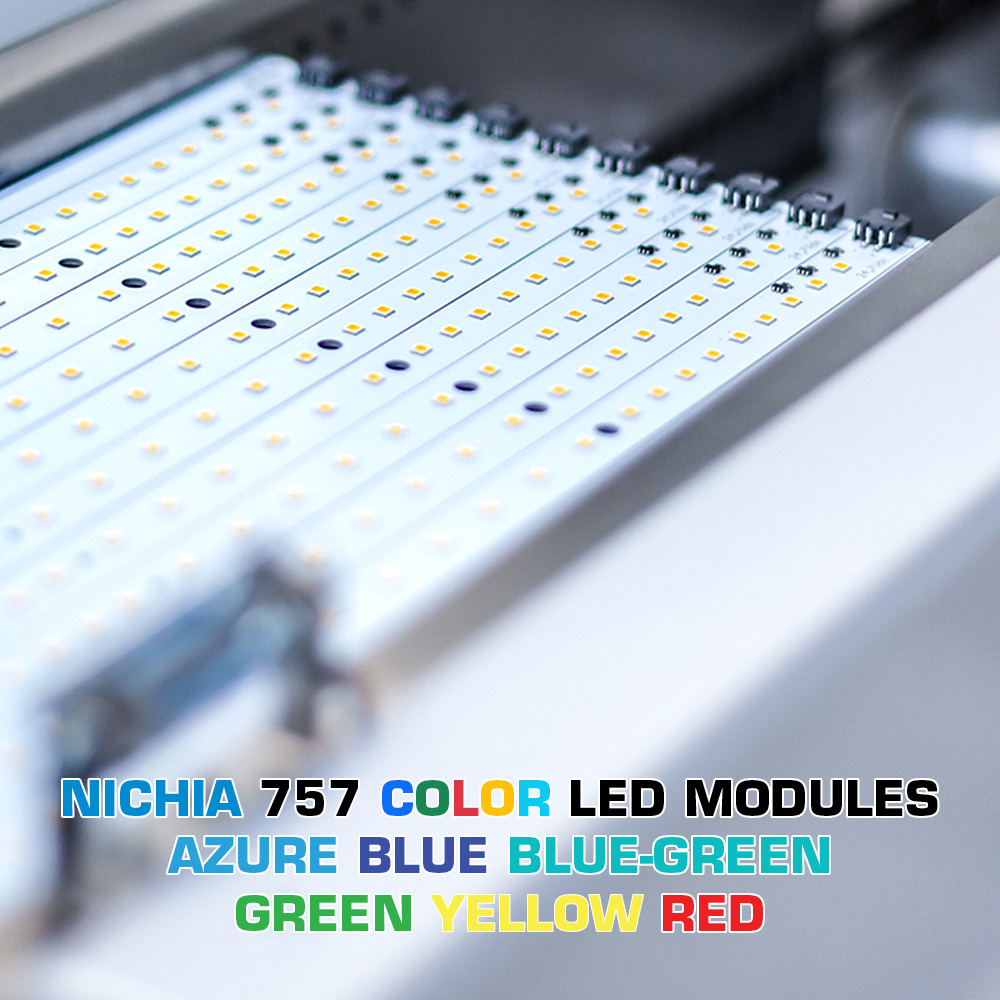

Los LED Nichia 757 Color incluyen:

• AZURE: LEDs enfocados a 460nm*.
• AZUL: 465 nm pico*.
• AZUL-VERDE: 505 nm pico*.
• VERDE: 515nm pico*
• AMARILLO: 570 nm de pico*.
• ROJO 635nm pico*

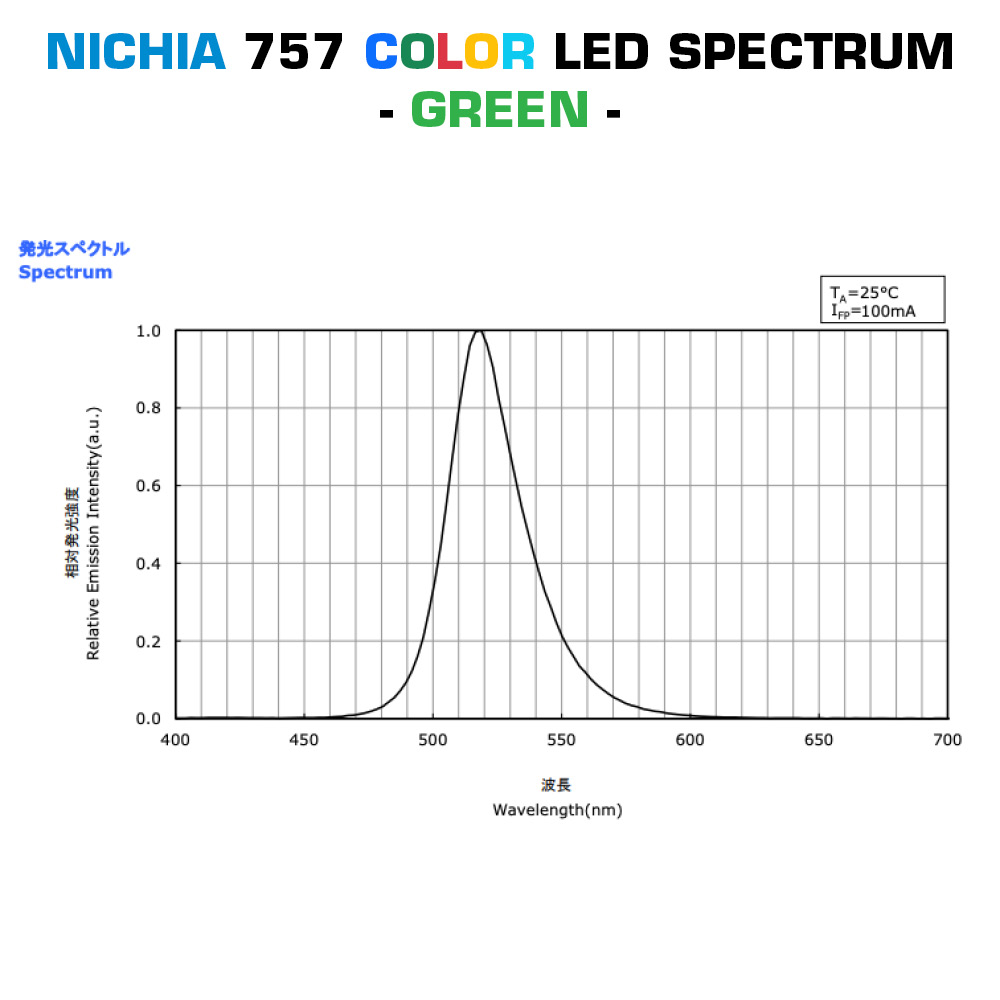

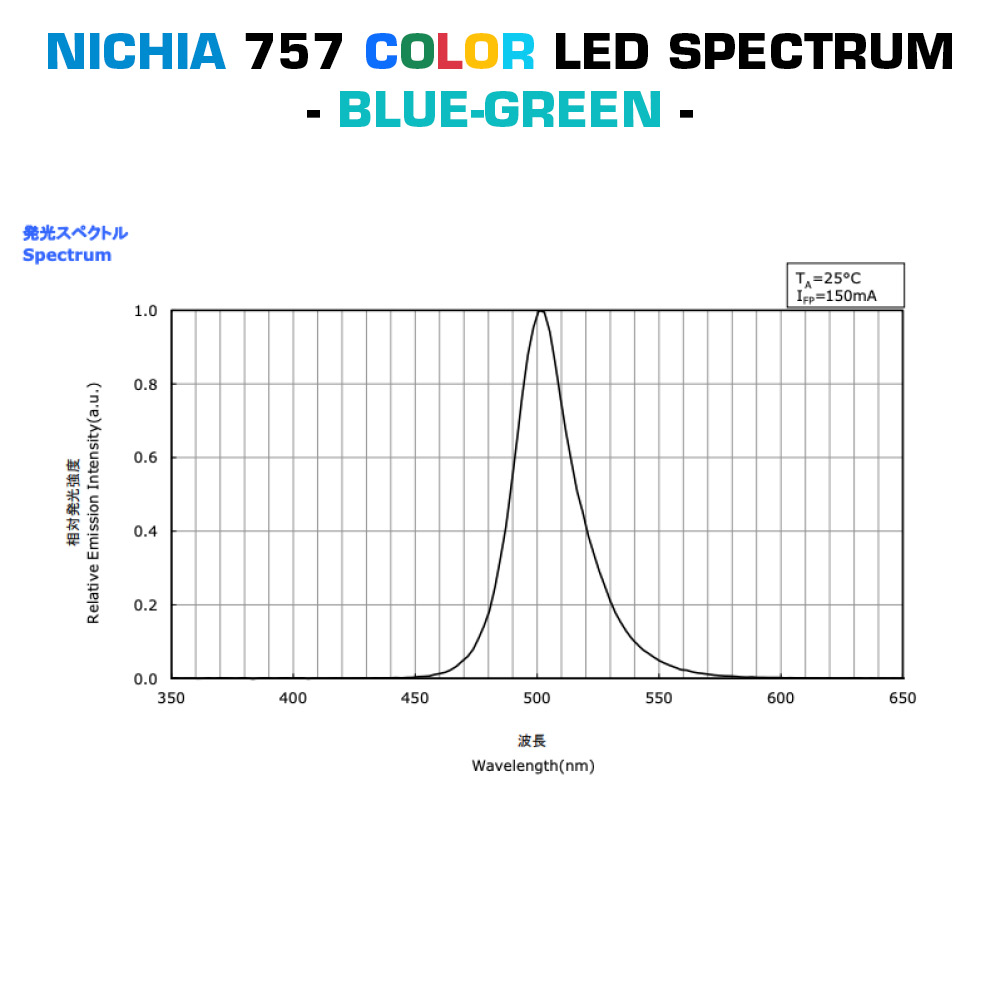

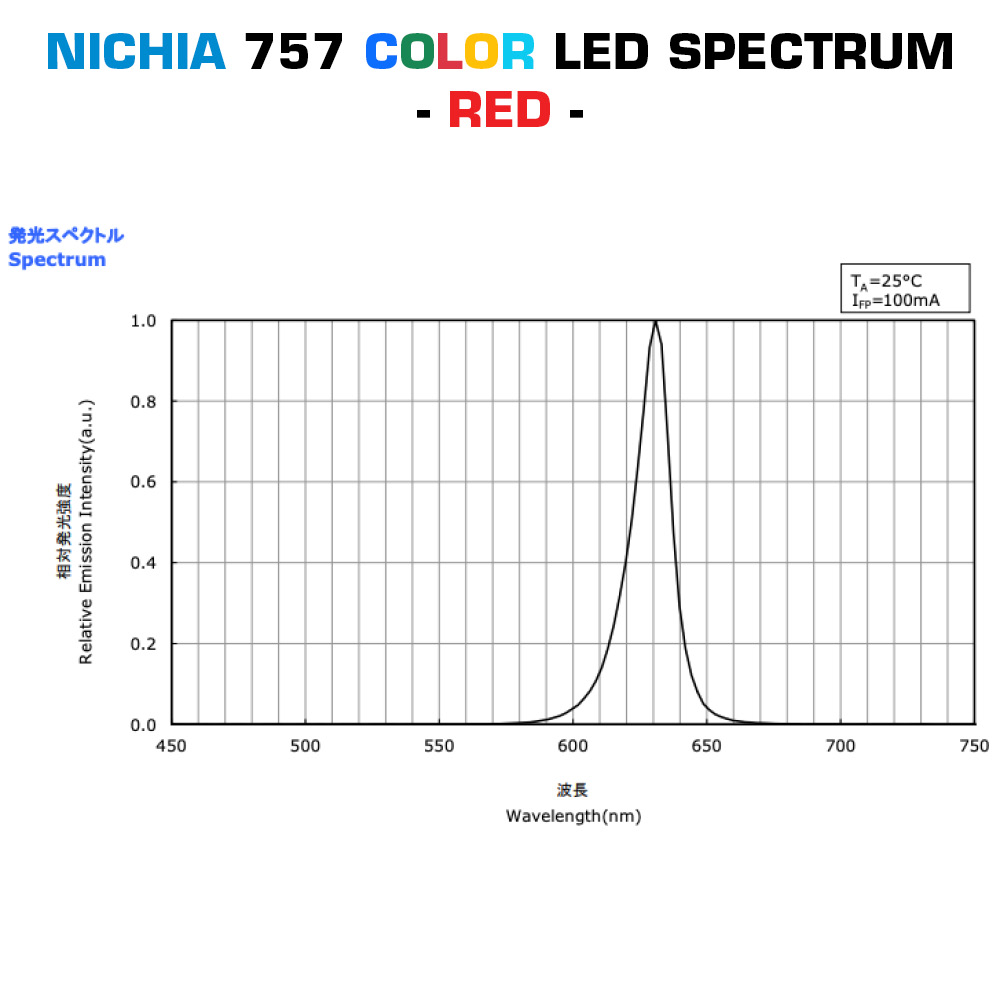

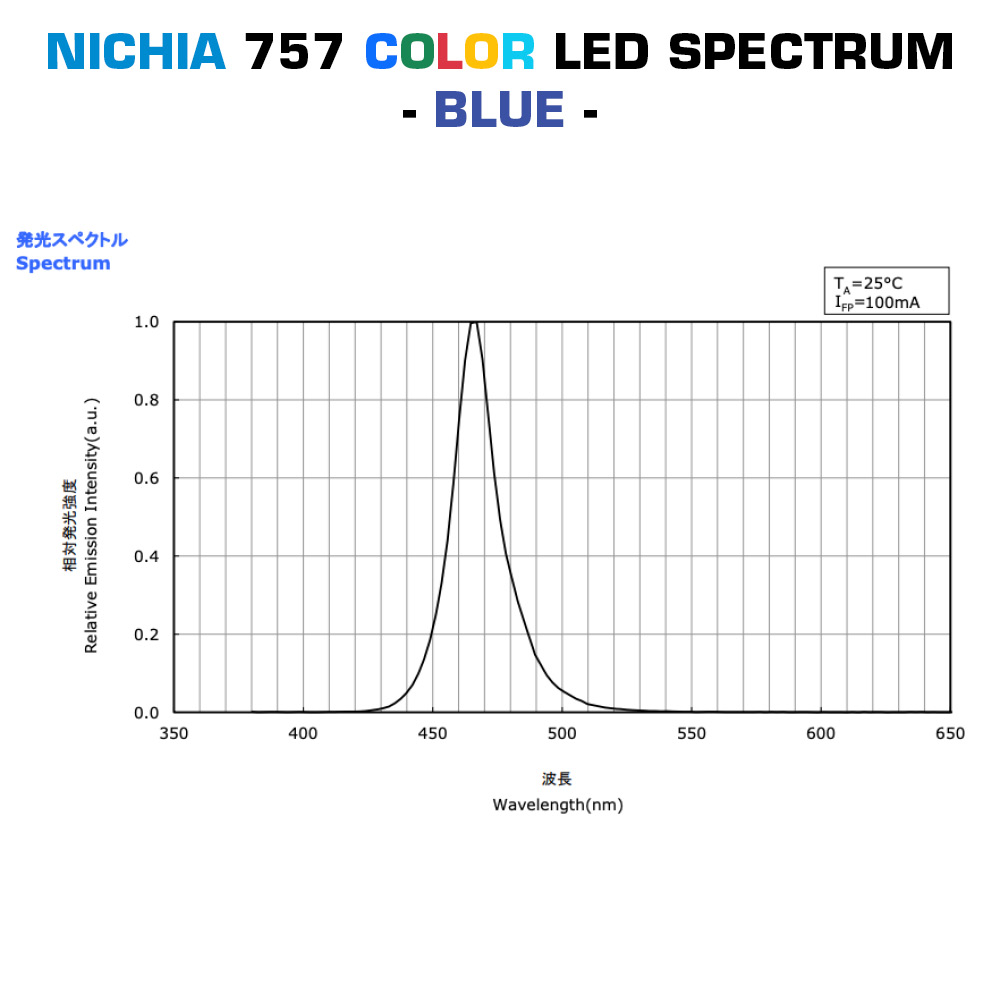

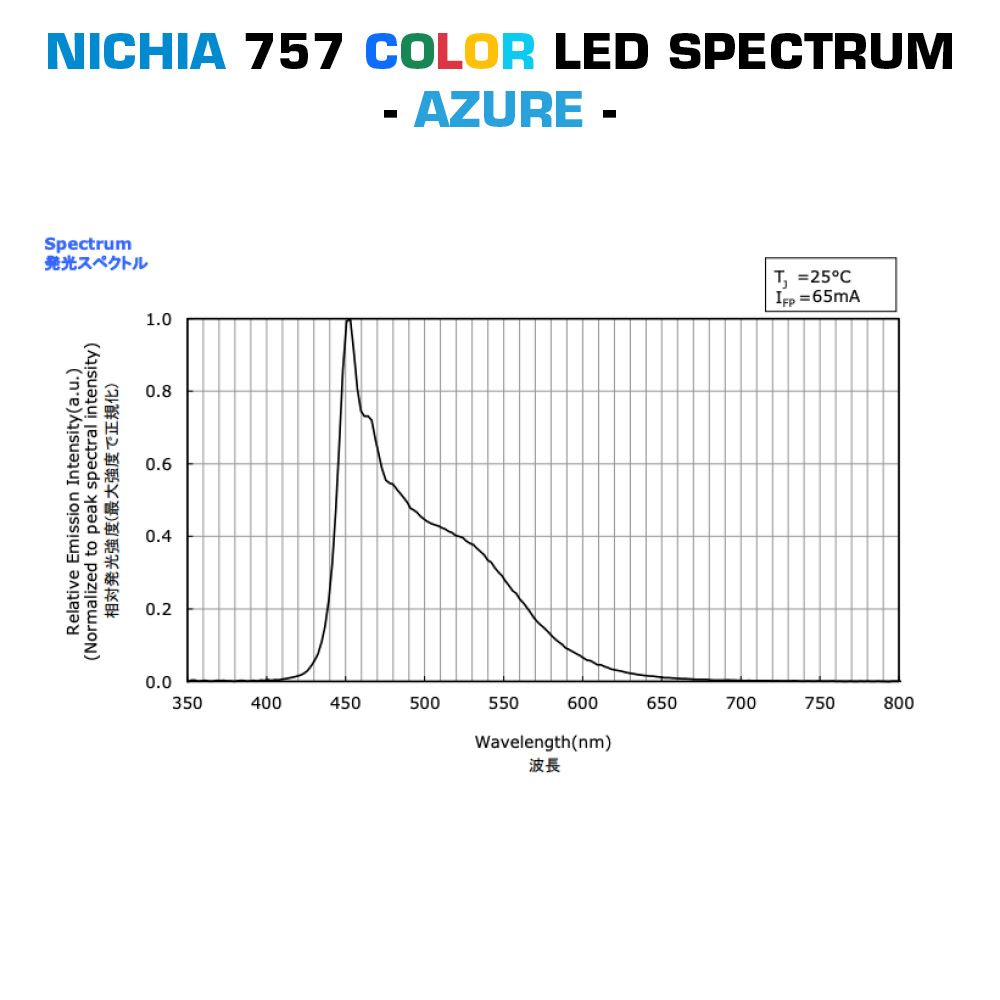

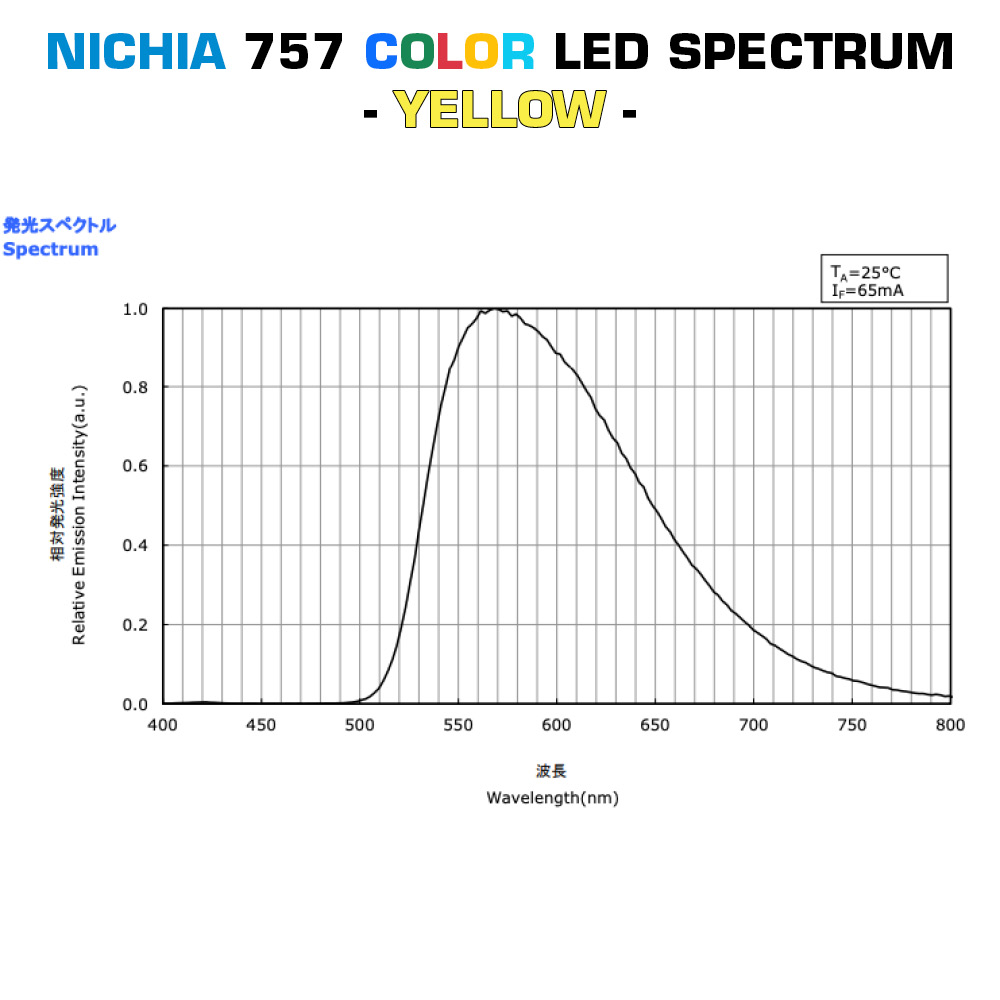

*Véase el espectro de los LED Nichia.

La hoja de datos especificará el número de pieza del LED Nichia.

Paso 6: Modo de alimentación del módulo LED y modo de regulación de corriente

Para alimentar un módulo LED se necesita una fuente de alimentación externa que garantice que recibe la corriente y el voltaje recomendados. Sin ella, la corriente en los LEDs aumentará exponencialmente con el voltaje aplicado, ya que un pequeño cambio en el voltaje conduce a un gran cambio en la corriente, hasta que se alcanza la corriente máxima y el módulo se quema.

La fuente de alimentación externa puede ser una fuente de tensión constante de 12/24/48VDC o un driver LED de corriente constante de 175-1400mA.

• Fuente de alimentación de tensión constante 12/24/48VDC

Puede elegir que el módulo LED se construya con un modo de regulación de corriente para que pueda funcionar con transformadores de tensión constante para 12VDC, 24VDC o 48VDC. Para ello, los LEDs se colocarán en serie, con el componente de regulación de corriente después de cada grupo:

• 12VDC (3 LEDs en serie + componente de regulación de corriente)
• 24VDC (7 LEDs en serie + componente de regulación de corriente)
• 48VDC (15 LEDs en serie + componente de regulación de corriente)

El componente de regulación de corriente puede ser una simple resistencia para el modo Best Value o un regulador lineal para el modo Premium. Este último se recomienda para conseguir la máxima vida útil del módulo de LEDs.

Para cualquiera de las opciones anteriores, el número total de LEDs en el módulo tiene que ser divisible por el número de LEDs en serie. Por ejemplo, para 24VDC puede tener un módulo LED de 500mm con 35 LEDs pero no con 30 LEDs. Si no es así, ajustaremos su pedido.

• Driver LED de corriente constante de 175-1400mA.

El módulo LED puede construirse para funcionar con un valor de corriente constante estándar, con opciones en el rango de 175mA a 1400mA. Usted puede elegir uno de los valores recomendados, ya que hay muchas opciones de controladores disponibles para estos. Alternativamente, usted puede dejar a nuestra recomendación.

En todos los casos, también recomendaremos y podremos suministrar los controladores o transformadores de LED para su proyecto.

Para un proyecto con grandes cantidades de módulos LED / tiras conectadas en largas filas, un diseño de circuito de tensión constante de 24VDC es la mejor solución. Para proyectos que requieren transformadores individuales para filas cortas de módulos LED, el diseño de corriente constante es la mejor opción, cuanto más cortas sean las filas. En general, para 2 metros o menos por transformador, el diseño LED de corriente constante es la mejor opción.

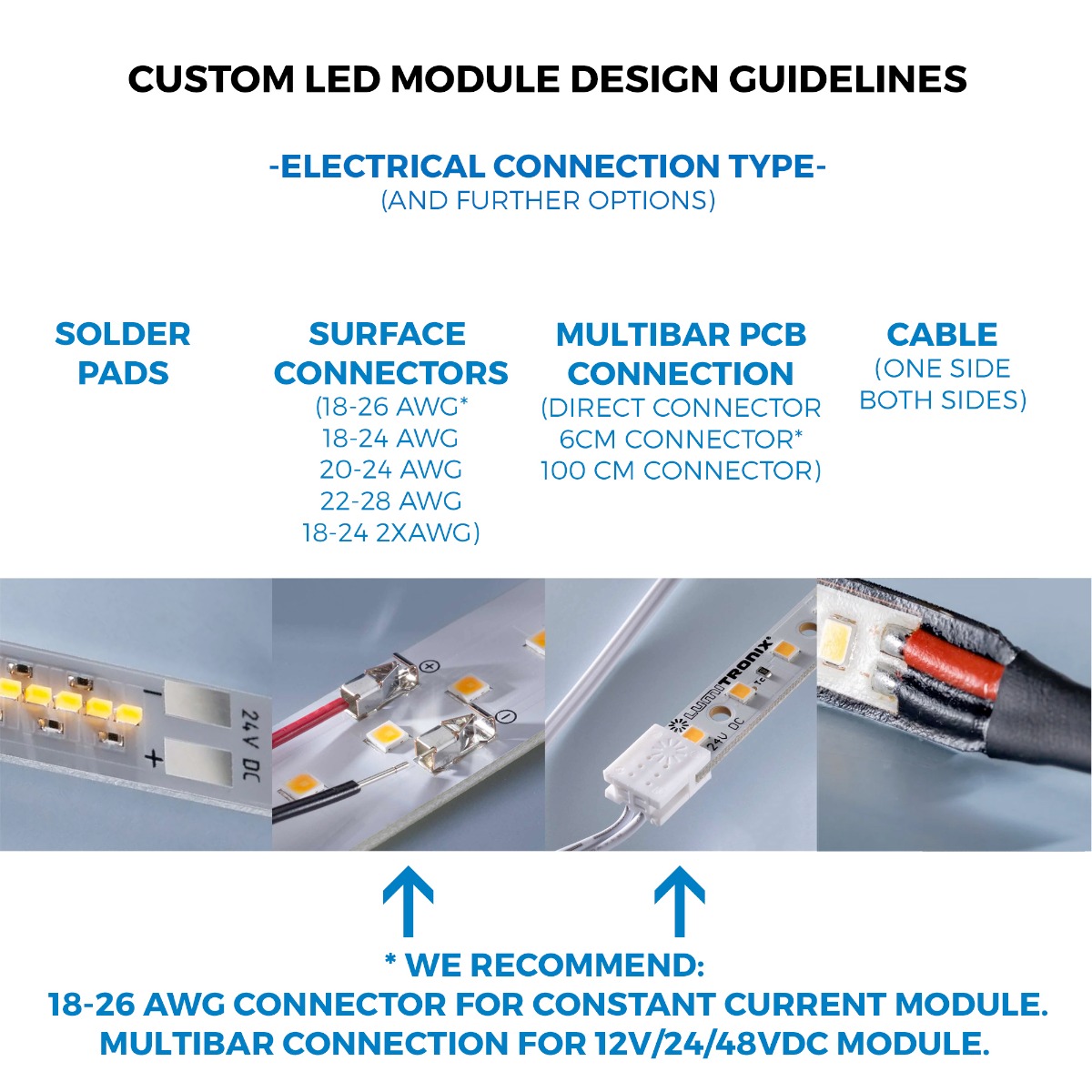

Paso 7: Tipo de conexión eléctrica

• Almohadillas desoldadura: el módulo LED tendrá 2 pares de almohadillas de soldadura en cada extremo, para la conexión + / -. Para los módulos LED con unidad de corte, los 2 pares estarán presentes en cada extremo de la unidad de corte.

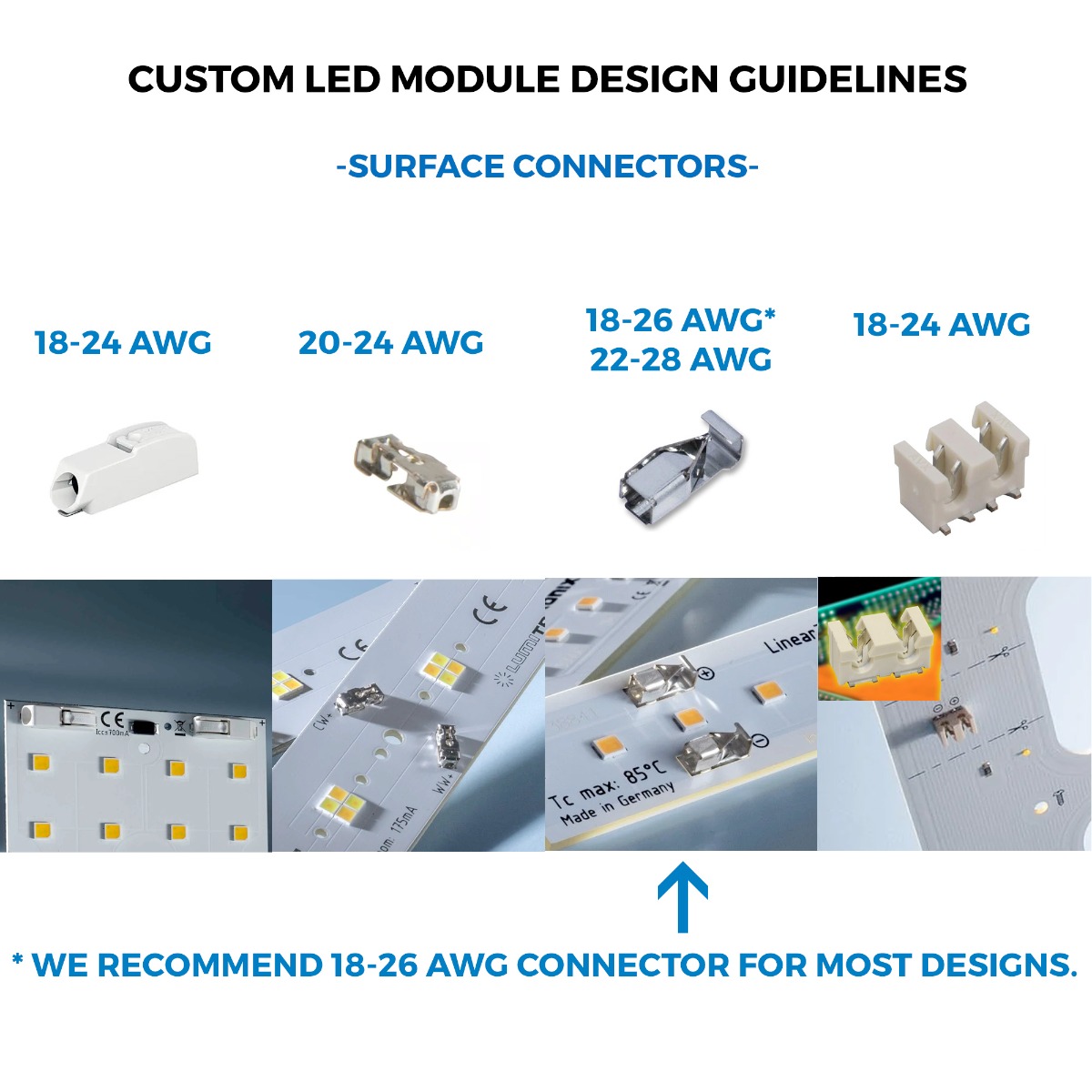

• Conexión de superficie: el módulo LED tendrá 2 pares de conectores enchufables en cada extremo, para conexión + / -. Para los módulos LED con unidad de corte, los otros puntos de conexión serán almohadillas de soldadura. Hay cuatro tipos de conectores de superficie disponibles, cada uno de los cuales puede alojar una gama diferente de diámetros de cable (AWG). AWG es la medida estándar estadounidense para el diámetro de los conductores eléctricos. Los conectores enchufables permiten conectar el cable sin necesidad de utilizar un soldador.
• Conexión Multibarra PCB: El módulo LED tendrá almohadillas de conexión compatibles con nuestro sistema de conexión MultiBar Plug & Play que facilita la conexión de los módulos LED en largas tiras de luz sin necesidad de soldar. Hay muchos tipos de conectores MultiBar disponibles. Puede pedir los tipos más populares con el módulo LED personalizado a un precio especial (tipo de conector Multibar), o más adelante a nuestro precio estándar. Para los módulos LED con unidad de corte, el sistema de conexión MultiBar también funcionará con cada unidad de corte.
• Conexión por cable: El módulo LED se puede construir con un cable +/- en uno o ambos extremos, con la longitud que usted especifique. Recomendamos un máximo de 500 mm para evitar caídas de tensión.

Paso 10: Opciones avanzadas

Si ya tiene el diseño detallado de su módulo LED o tiene requisitos especiales, le recomendamos que rellene los datos pertinentes en la sección OPCIONES AVANZADAS. Rellene sólo los campos que sean relevantes para usted. También puede facilitarnos esta información por correo electrónico, en la fase de validación del diseño.

• Su número de pieza: Podemos imprimir el número de pieza que nos indique en la placa de circuito impreso de tira LED, con un máximo de 10 caracteres. Se imprimirá además de la información exigida por la legislación de la Unión Europea: fabricante, número de pieza del fabricante, información técnica pertinente (como: tensión, corriente, temperatura de color, flujo luminoso, TC), CE, ROSH, logotipo de reciclaje.
• Unidad de corte: Podemos fabricar su módulo o tira LED con la opción de cortarlo a medida, pero sólo en los puntos designados de la tira. La distancia, se conoce como unidad de corte. Si la opción deseada no es posible debido a limitaciones técnicas (como el número de LED en serie / paralelo), le informaremos en la fase de diseño.
• Paso de los LED: distancia entre el punto central de cada LED en mm. Sin esta información, los LED se distribuirán uniformemente a lo largo del módulo.
• Cuántos LED por fila: para módulos LED con más de una fila.
• Paso de la fila de LED: para módulos LED con más de una fila, el paso de la fila de LED es la distancia entre el punto central de cada fila de LED, en mm.
• Longitud máxima de la fila de módulos LED (m): Muchos proyectos requieren que varios módulos/tiras LED se alimenten juntos en una línea. Esta información puede ayudar a diseñar correctamente la placa de circuito impreso del módulo LED.

Las opciones avanzadas no deben cambiar las características del módulo LED y/o el valor del pedido.

OPCIONAL: Subir archivos (después de realizar el pedido):

Subir archivos: Si tiene requisitos de diseño específicos para el módulo o tira LED personalizada, que no cambien las características del módulo LED, puede subirlos desde la sección de subir archivos o desde la página en este enlace. Los archivos aceptados son PDF, Gerber, archivo PCB. Aceptamos formato Zip, Rar, máximo 10MB para todos los archivos. ¡Sólo suba estos archivos después de completar su pedido! Su número de pedido y dirección de correo electrónico son obligatorios.
