Módulo LED PCB Configurable UVB Nichia UVC estrella o cuadrado PCB 280nm 308nm 62-200mW 350mA
Utilice este formulario especializado para encargar sus módulos LED UV Nichia con PCB personalizado.
- Más detalles a continuación
- Se aplican los términos y condiciones
- Información con * es obligatoria.
Construya su propia estrella o cuadrado PCB Nichia UV LED Módulo
- Nichia UVC LED Módulo está equipado con un Nichia 434, 334 UVC o UVB LED de la serie de Japón
- Opciones de PCB: 10x10mm, 21x19mm, 30x30mm
- Opciones de longitud de onda: 280nm , 308nm
- Potencia radiante: 62-200mW
- Diseño de corriente constante: 350mA
Construya su propia estrella o cuadrado PCB Nichia UVC UV LED Módulo 280nm 62-200mW 350mA
La serie UV de Nichia son los LED UV de mayor salida con una larga vida útil y una alta eficiencia.
Los LEDs UV son LEDs que emiten ultravioleta y generalmente se consideran difíciles de asegurar su fiabilidad debido a la alta energía de los UV. Sin embargo, Nichia garantiza la alta fiabilidad de sus LED UV mediante la gestión integrada de todo el proceso, desde la fabricación de la oblea hasta el envío del producto.
El rango de longitud de onda igual o inferior a 280 nm se denomina UV-C. Aunque la UV-C puede ser peligrosa para el cuerpo humano dependiendo de los niveles de energía, se utiliza ampliamente en aplicaciones de desinfección debido a su fuerte poder virucida.
La gama UV-B abarca longitudes de onda de 280-315nm. Nichia espera que los LED UV-B, como sus LED de 308 nm recientemente lanzados, no sólo se conviertan en una tecnología alternativa a las lámparas de mercurio, sino que también se utilicen en aplicaciones agrícolas y otras.
La gama actual de UVC y UVB de Nichia incluye:
Con nuestro sistema Build Your Own, puede pedir en línea la última generación de LED UV de la serie serie UVC de Nichia (enlace aquí) en un PCB de aluminio para una fácil instalación en muchas aplicaciones industriales, médicas o comerciales. El PCB de aluminio puede ser cuadrado de 10x10mm, en estrella de 21x19mm o de 30x30mm.
Soluciones LED personalizadas: Excelencia en iluminación a medida
No se conforme con soluciones LED genéricas cuando nuestro servicio de personalización puede satisfacer sus necesidades únicas, evitando los compromisos asociados a los productos estándar. Con más de 20 años de experiencia en el sector, fabricamos en Alemania soluciones LED innovadoras, de calidad y alto rendimiento, adaptadas a sus especificaciones.
Comience su proyecto LED personalizado
¿Está preparado para hacer realidad su visión con el módulo LED perfecto? Haga su pedido ahora y permítanos iluminar su camino hacia la innovación, garantizando que su proyecto brille más que nunca.
Construya su propia estrella o cuadrado PCB Nichia UVC UVB Módulo LED 280nm 308nm Proceso de pedido explicado y detalles técnicos:
Construya su propia estrella o cuadrado PCB Nichia UV LED Módulo, Hecho en Alemania.

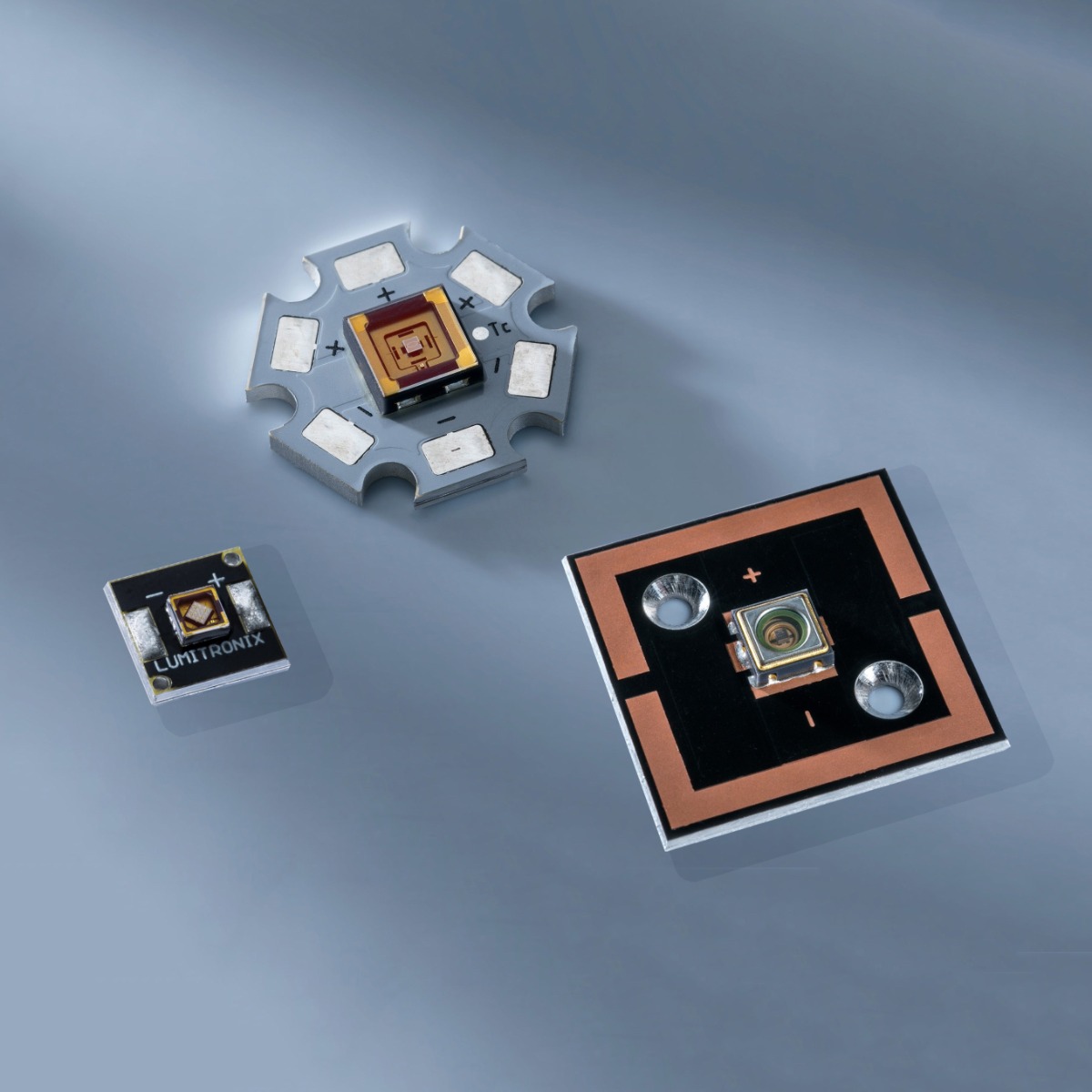

Paso 1: Tamaño y forma del PCB de aluminio:
La forma y el tamaño del PCB de aluminio del Módulo LED UVC Nichia pueden ser:

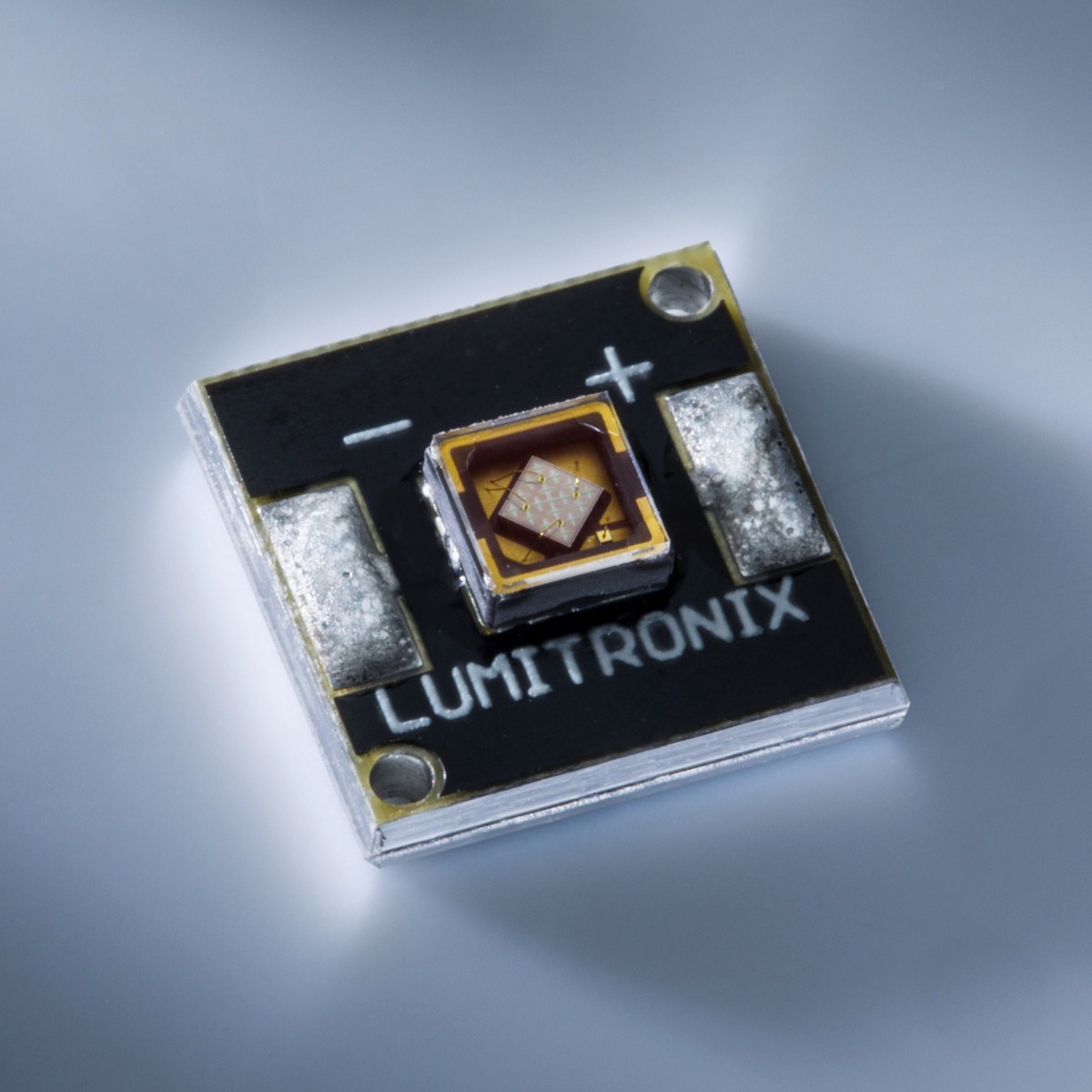

- PCB cuadrado: 10x10mm

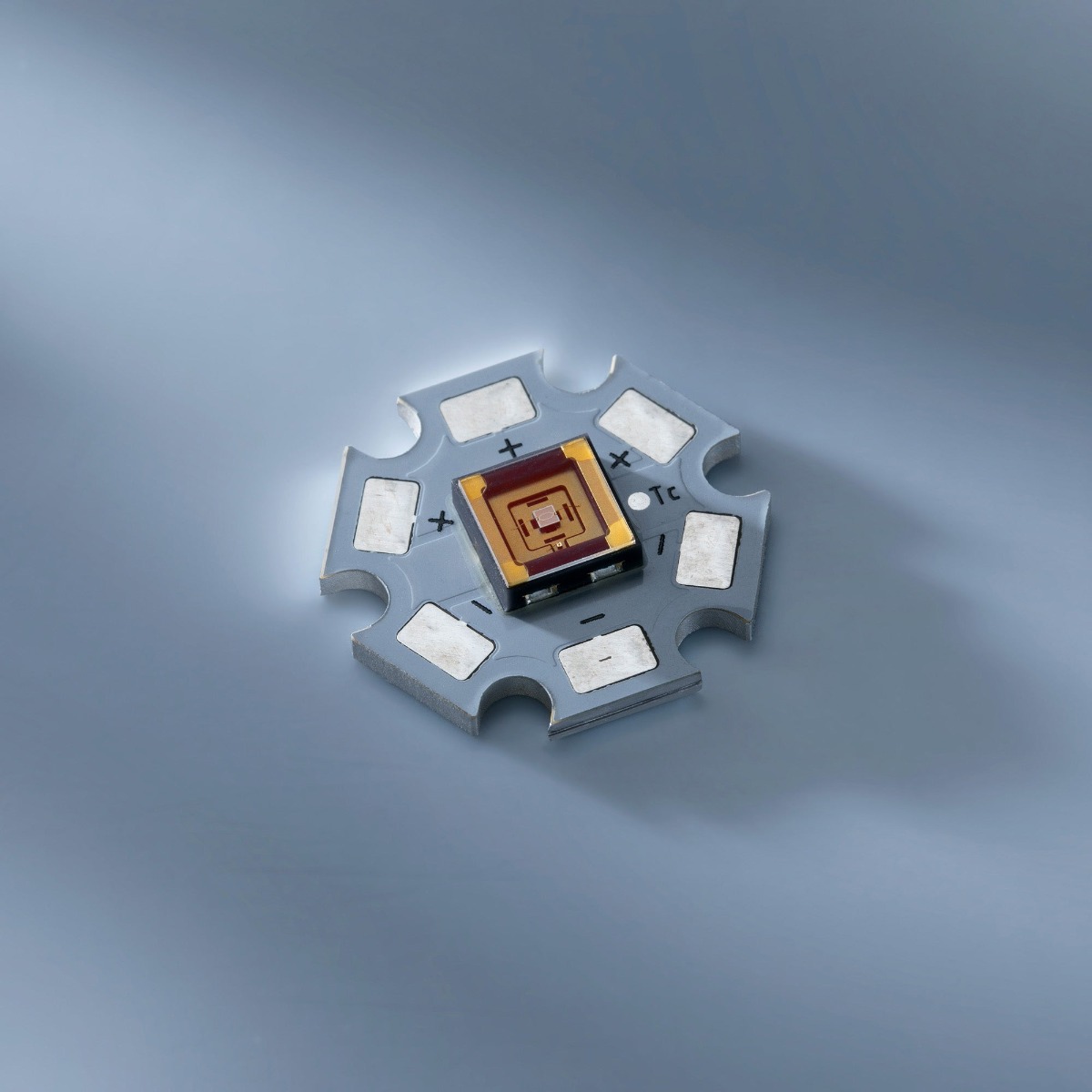

- Estrella PCB: 21x19mm

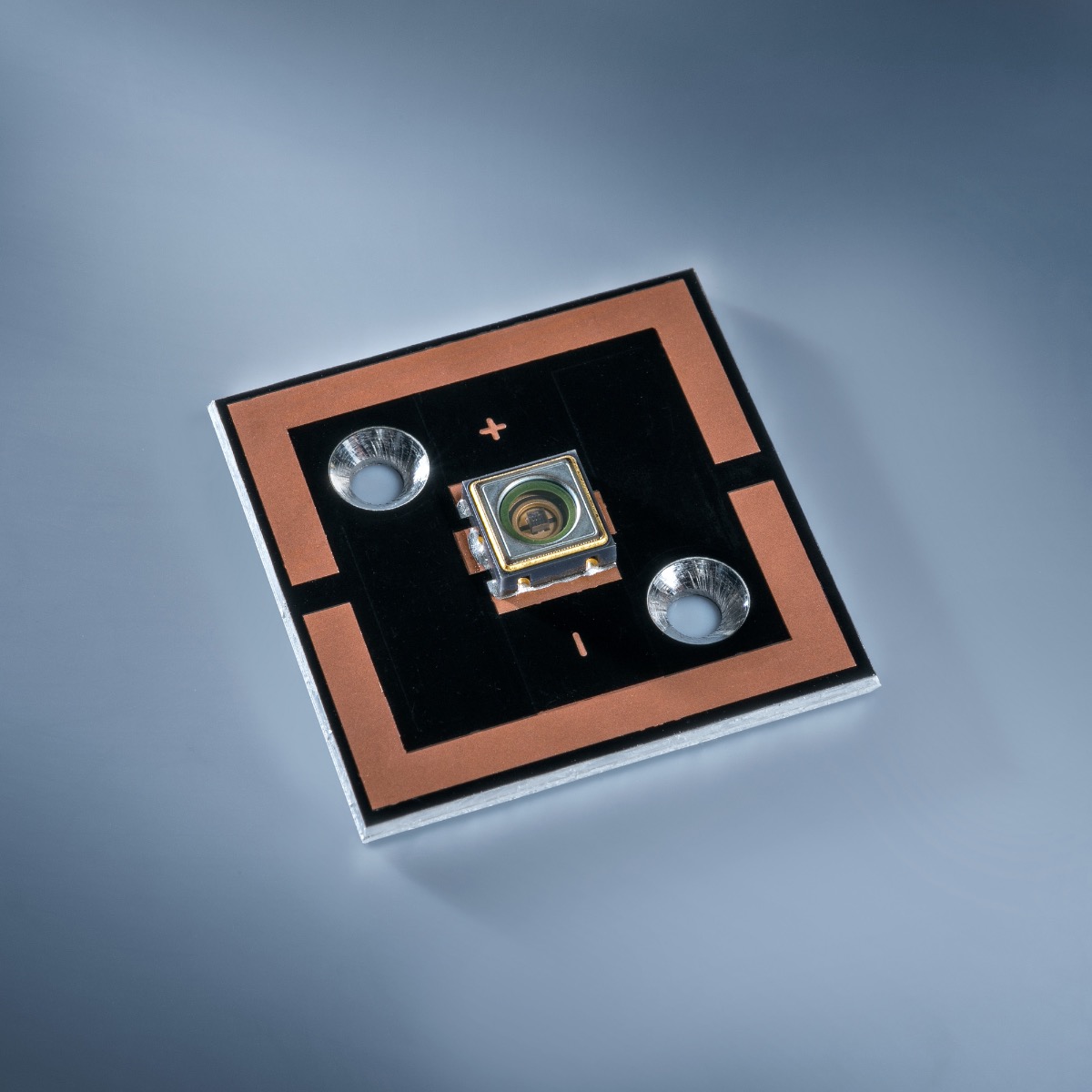

- Cuadrado PCB: 30x30mm
Paso 2: Cantidad del pedido (pcs)
¿Cuántos módulos necesita? Aunque no hay MOQ, recomendamos al menos 100 piezas de módulo LED UVC Nichia.
Paso 3: Longitud de onda del LED UV (nm)
Seleccione la longitud de onda deseada para el LED Nichia.
Un rango de longitud de onda igual o inferior a 280 nm se denomina UV-C. Aunque la UV-C puede ser peligrosa para el cuerpo humano dependiendo de los niveles de energía, es ampliamente utilizada en aplicaciones de desinfección debido a su fuerte poder virucida.
La gama UV-B abarca longitudes de onda de 280-315nm. Los LED UV-B son una tecnología alternativa a las lámparas de mercurio y también pueden utilizarse en aplicaciones agrícolas y otras.
Paso 4: LED UV Nichia
El módulo LED se construirá con la última generación de la serie LED UV de Nichia, los LED UVA de alta potencia líderes del sector.
Haga clic aquí para ver la gama actual de LED UV de Nichia.
Los LED UVC y UVB de Nichia incluyen*:
- NCSU434C (280nm): 3535 paquete de vidrio, 3.5×3.5mm
- NCSU434B (280 nm): Envase de vidrio 3535, 3,5×3,5 mm
- NCSU334B (280 nm): 6868 Encapsulado de vidrio, 6,8×6,8 mm
- NC4U334BR (280 nm): Encapsulado de vidrio 6868, 6,8×6,8 mm
- NCSU434B (308 nm): 3535 Encapsulado de vidrio, 3,5×3,5 mm

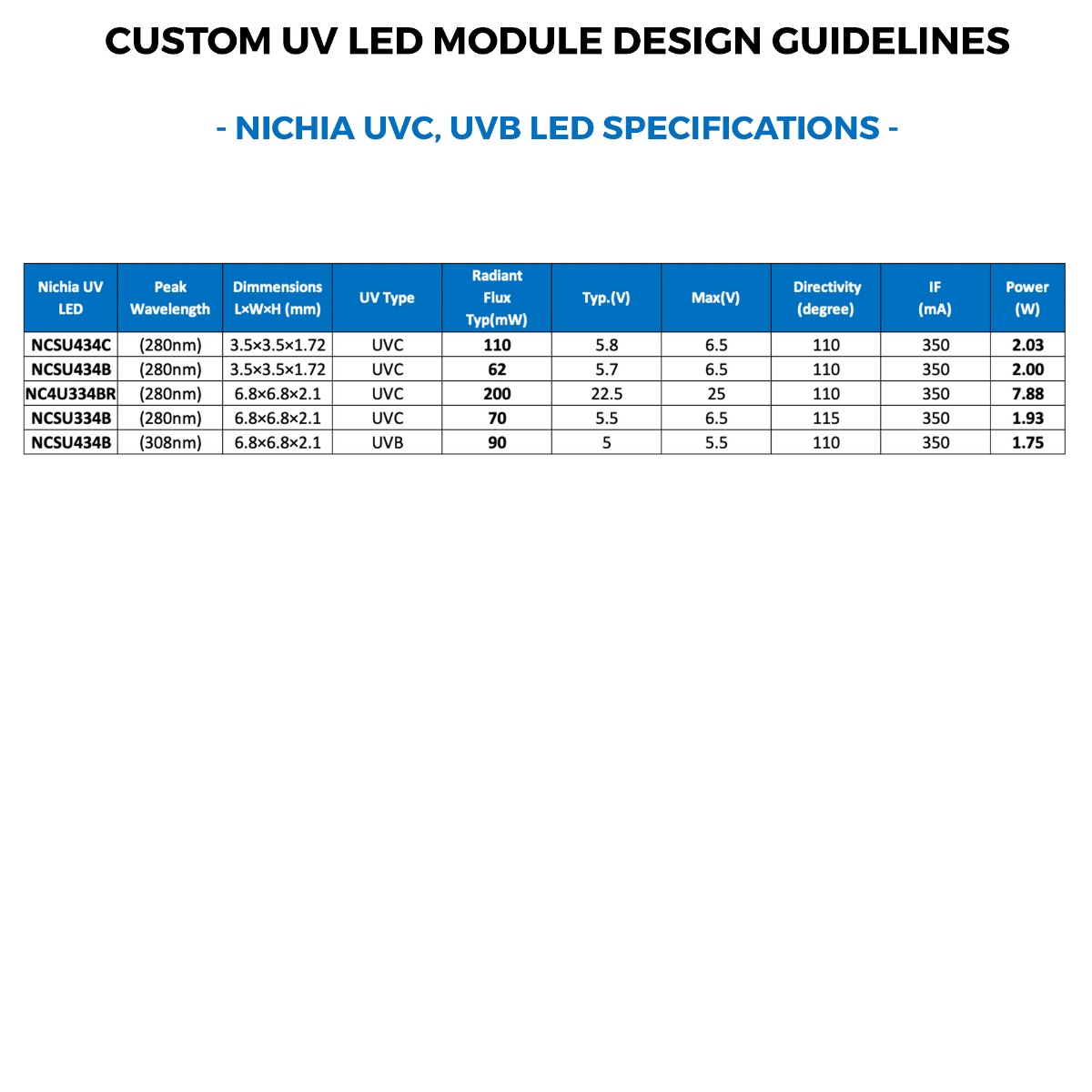

*Consulte la tabla de la imagen para conocer el flujo radiante y la potencia de los LED Nichia.
La hoja de datos especificará el número de pieza del LED Nichia.
Paso 4: ¿Necesita muestras?
Puede solicitar recibir muestras, cuando realice el pedido o reciba la hoja de datos. Esta opción tiene un coste adicional y se añade al plazo de entrega total de su pedido. Le facilitaremos los detalles en el momento en que recibamos su solicitud. El número máximo de muestras es de 5 unidades.
Especificaciones técnicas del LED UV de Nichia:
- Nichia UV LED 3535 o 6868 paquete
- 3.5x3.5mm o 6.8x6.8mm
- 280nm a 308nm
- Potencia de 2W a 8W
- Flujo radiante de 70mW a 200mW
- Corriente típica de 350 mA
- Placa de circuito impreso rígida de aluminio
- Diseño de corriente constante
- Regulable
- Elipse MacAdam de 3 pasos
- Fabricado en Alemania
- LED fabricados en Japón
- CE, ROSH, REACH
| SKU | nichia_uvc_pcb |
|---|---|
| Fabricante | Lumistrips |
Condiciones de pedido de módulos LED personalizados
Una vez confirmado su pedido, fabricaremos la tira o módulo LED personalizado en nuestra fábrica de Alemania, basándonos en las especificaciones que nos haya facilitado. El pago es necesario para la confirmación del pedido. Los pedidos que se hayan pagado correctamente en línea se considerarán confirmados.
Así es como se ve el calendario una vez que confirmamos su pedido:
- Validación del diseño: comprobaremos los detalles de su pedido y la información adicional suministrada (archivo cargado), en un plazo de 5 días laborables.
- Borrador del diseño: Verá el primer dibujo de su tira o módulo LED personalizado en un plazo de 2 semanas.
- Hoja de datos: Después de que el dibujo obtenga su aprobación, crearemos para usted la hoja de datos de la tira LED personalizada, en un plazo de 2-4 semanas.
- Muestras: Usted puede solicitar recibir muestras, cuando usted ordene o reciba la hoja de datos. Esta opción tiene un coste adicional y se añade al plazo total de entrega de su pedido. Los detalles se proporcionarán en el momento en que recibamos su solicitud.
- Producción en serie: Una vez que apruebe la hoja de datos y/o las muestras, iniciaremos la producción completa, que tardará entre 6 y 10 semanas.
Con nosotros, su inversión en tecnología LED personalizada es transparente, con pasos claros y plazos predecibles.
Cambios, cancelaciones, reembolsos y devoluciones de pedidos personalizados:
1. Durante el proceso de borrador de diseño se pueden realizar cambios en las especificaciones del módulo. Estos cambios pueden deberse a datos incorrectos suministrados al sistema de pedidos en línea, como especificaciones técnicas imposibles de producir o datos erróneos.
En los módulos LED con dimensiones personalizadas, el separador decimal es el punto (.)
Los cambios que conlleven costes adicionales darán lugar al recálculo del valor del pedido.
2. El pedido de módulos LED personalizados puede cancelarse
- En un plazo de 5 días laborables con un cargo de cancelación del 5%.
- Tras recibir el borrador del diseño, con un recargo del 15%.
- Después de recibir la hoja de datos, con una penalización del 25%.
- Después de recibir las muestras, con una tasa de cancelación del 25% + el coste de las muestras.
Una vez aprobadas la hoja de datos y/o las muestras e iniciada la producción en serie, el pedido no podrá cancelarse. Los productos LED hechos a medida no pueden devolverse. Nos reservamos el derecho de cancelar pedidos en cualquier momento, hasta el momento de la entrega. Los pedidos cancelados por decisión nuestra serán reembolsados en su totalidad. No seremos responsables de los costes o daños asociados causados por la cancelación del pedido o los retrasos en la entrega.
Garantía de los módulos LED personalizados:
Ofrecemos una garantía de 5 años para todos los módulos LED personalizados, basada en nuestros términos de garantía estándar.
La temperatura de funcionamiento es un factor crucial en la vida útil de los módulos LED. La temperatura máxima de funcionamiento (TC) se especificará en la fase de diseño y se indicará en el producto y en la hoja de datos. Es importante que utilice la gestión térmica para evitar que se supere el valor máximo. Si no es posible, debe informarnos durante la fase de diseño.
Métodos y costes de envío:
También aceptamos envíos a través de su cuenta express con DHL, TNT, UPS o FedEx. Después de recibir su pedido, póngase en contacto con nosotros por correo electrónico con esta elección.
En el caso de paquetes voluminosos con productos LED y accesorios personalizados, es posible que los gastos de envío estándar añadidos a través del proceso de pedido en línea no cubran totalmente la entrega segura y puntual de su pedido. Si descubrimos, antes de enviar su pedido, que los gastos de envío son superiores a los ya pagados o a los que podemos cubrir con el envío gratuito, es posible que le pidamos que cubra el coste adicional. En el caso de los pedidos con envío gratuito, el coste máximo de envío cubierto por nosotros es de 40 euros.
Certificaciones de los módulos LED personalizados:
Construidos en Alemania, los módulos LED personalizados cuentan con las siguientes certificaciones:
- CE
- ROSH
- REACH
Bajo pedido, se pueden proporcionar otras certificaciones (por un precio):
- UL
- CSA
