Módulo LED PCB Configurable Nichia LED 3W NVSW219 estrella o cuadrado Blanco CRI 70-90 1800-6500K 1000mA (1000lm)
Utilice este formulario especializado para solicitar sus módulos LED Nichia 219 con PCB personalizado.
- Más detalles a continuación
- Se aplican los términos y condiciones
- Información con * es obligatoria.
Construya su propia estrella o cuadrado PCB Nichia 219 Módulo LED
- El Módulo LED 219 está equipado con un LED Nichia NVSW219 3W de Japón
- Opciones de CRI: 70, 80, 90
- Opciones de temperatura de color: 1800K a 7800K
- Diseño de corriente constante: 700-2400mA
Construya su propia estrella o cuadrado PCB Nichia 219 Módulo LED Blanco CRI 70-90 1800-6500K LED de alta potencia 3W 1000mA (hasta 500lm)

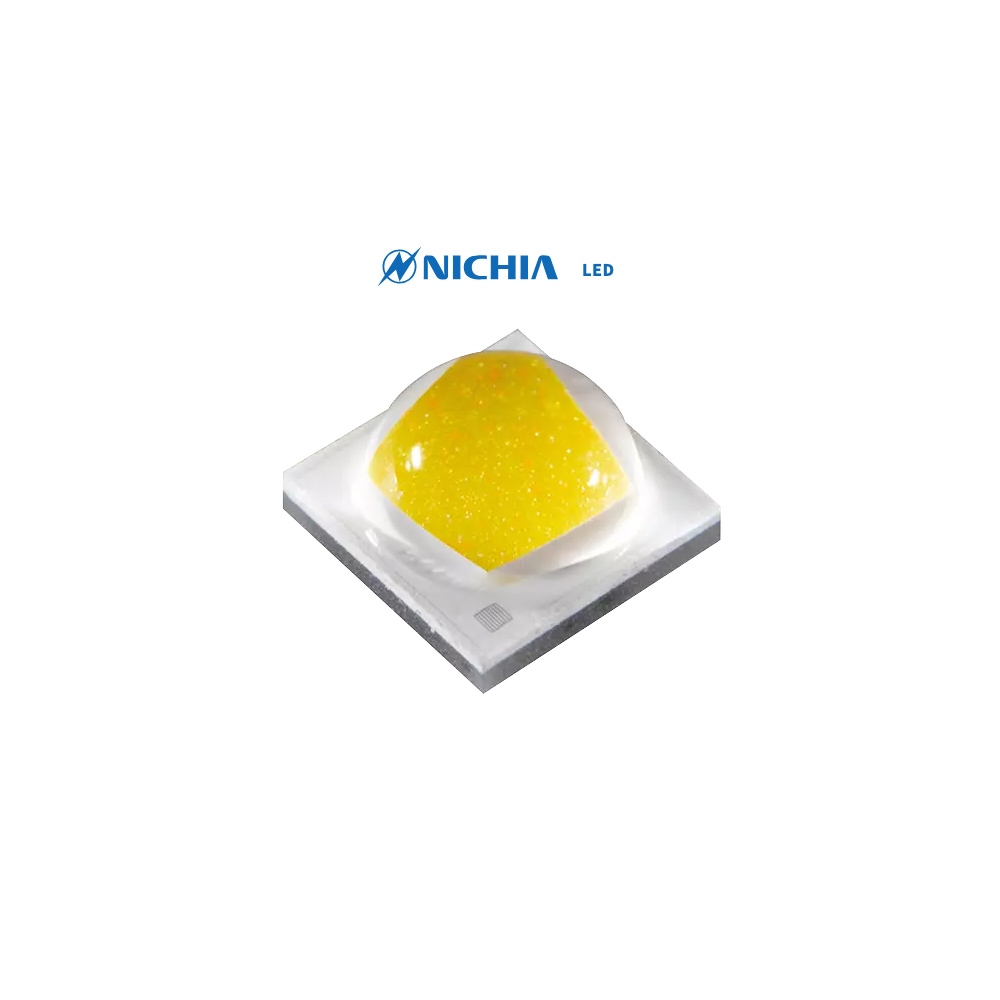

La serie 219 de Nichia son LEDs de alta potencia altamente fiables (3,5 x 3,5 mm / tamaño 3535) que utilizan un sustrato cerámico.
Con un alto rendimiento, una larga vida útil y una gran fiabilidad, estos LEDs son ideales para la iluminación exterior en entornos difíciles, como las farolas. Además de una amplia gama de opciones de salida, la serie 19 ofrece varias opciones de CCT que van de 1800K a 6500K y selecciones de CRI de R70 (Ra≥70) a R9080 (Ra≥90, R9≥80). Además, varios colores vivos discretos, como el azul y el ámbar, son adecuados para focos e iluminación de escenarios que requieren tanto un alto rendimiento como colores vivos.

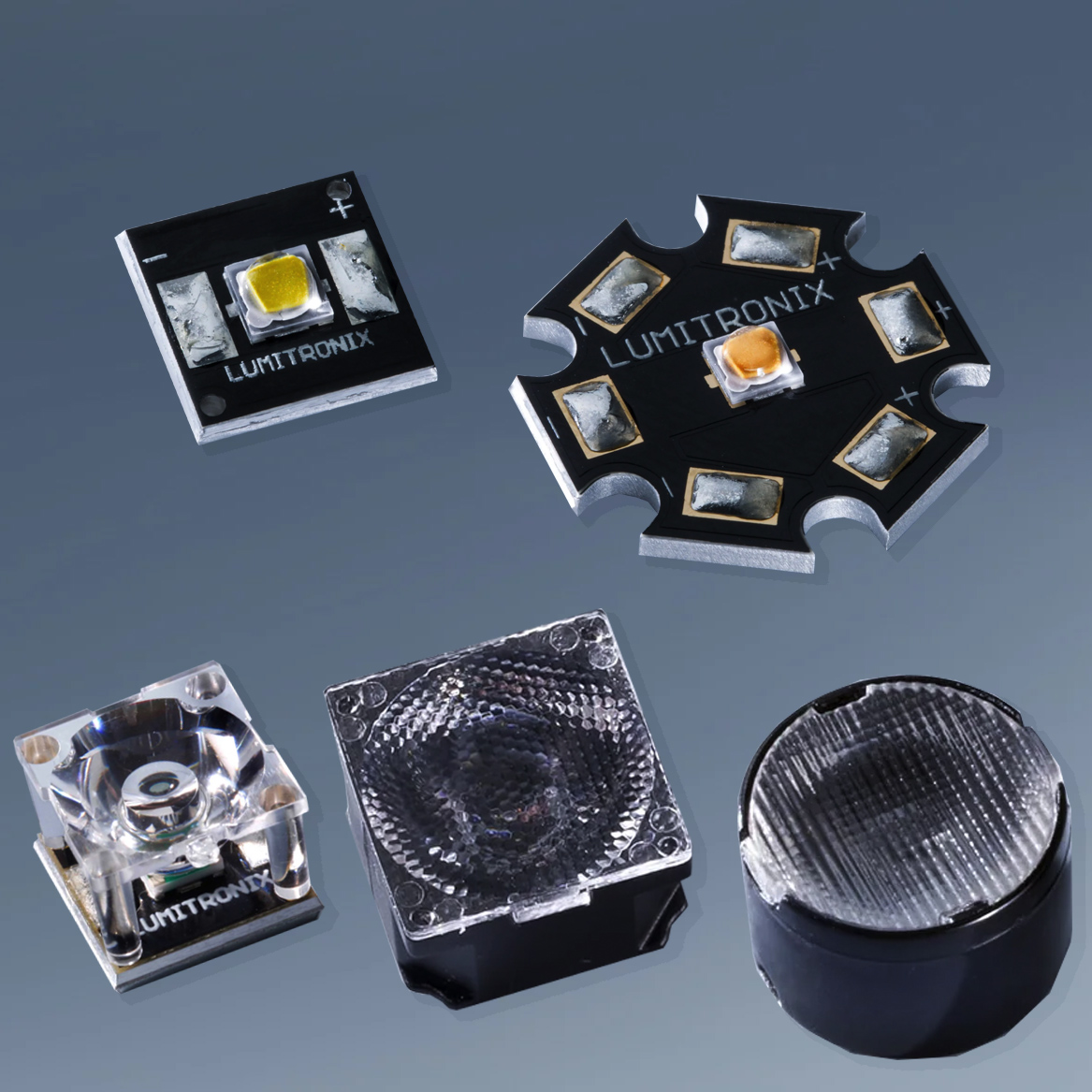

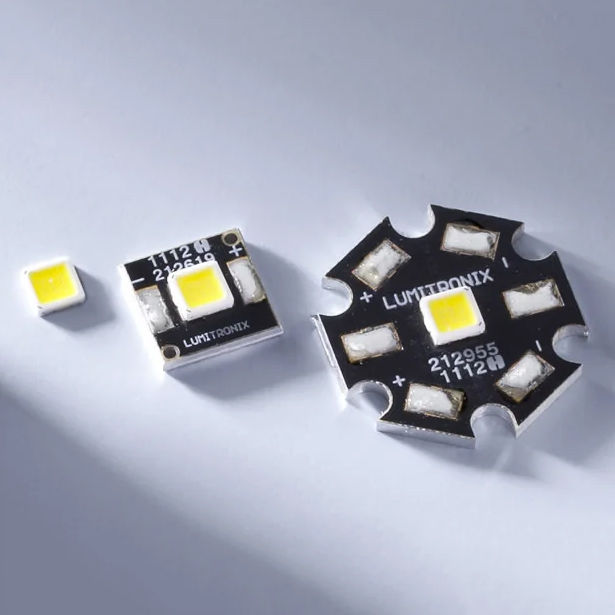

Con nuestro sistema Build Your Own puede pedir en línea la última generación de LED de la serie serie Nichia 219 (enlace aquí) en un PCB de aluminio para una fácil instalación en focos, linternas, farolas y muchas otras aplicaciones. El PCB de aluminio puede ser cuadrado de 10x10mm o en estrella de 21x19mm (ver imagen para dimensiones exactas).
Soluciones LED personalizadas: Excelencia en iluminación a medida
No se conforme con soluciones LED genéricas cuando nuestro servicio de personalización puede satisfacer sus necesidades específicas, evitando los compromisos asociados a los productos estándar. Con más de 20 años de experiencia en el sector, fabricamos en Alemania soluciones LED innovadoras, de calidad y alto rendimiento, adaptadas a sus especificaciones.
Comience su proyecto LED personalizado
¿Está listo para transformar su visión en realidad con el módulo LED perfecto? Haga su pedido ahora y permítanos iluminar su camino hacia la innovación, garantizando que su proyecto brille más que nunca.
Módulo LED Nichia 219 estrella o cuadrado PCB Blanco CRI 70-90 1800-6500K LED de alta potencia 3W 1000mA Explicación del proceso de pedido y detalles técnicos:
Construya su propia estrella o cuadrado PCB Nichia 219 LED Módulo, Hecho en Alemania.
Paso 1: Tamaño y forma del PCB de aluminio:
La forma del PCB de Aluminio y el tamaño del Módulo LED Nichia 219 pueden ser:

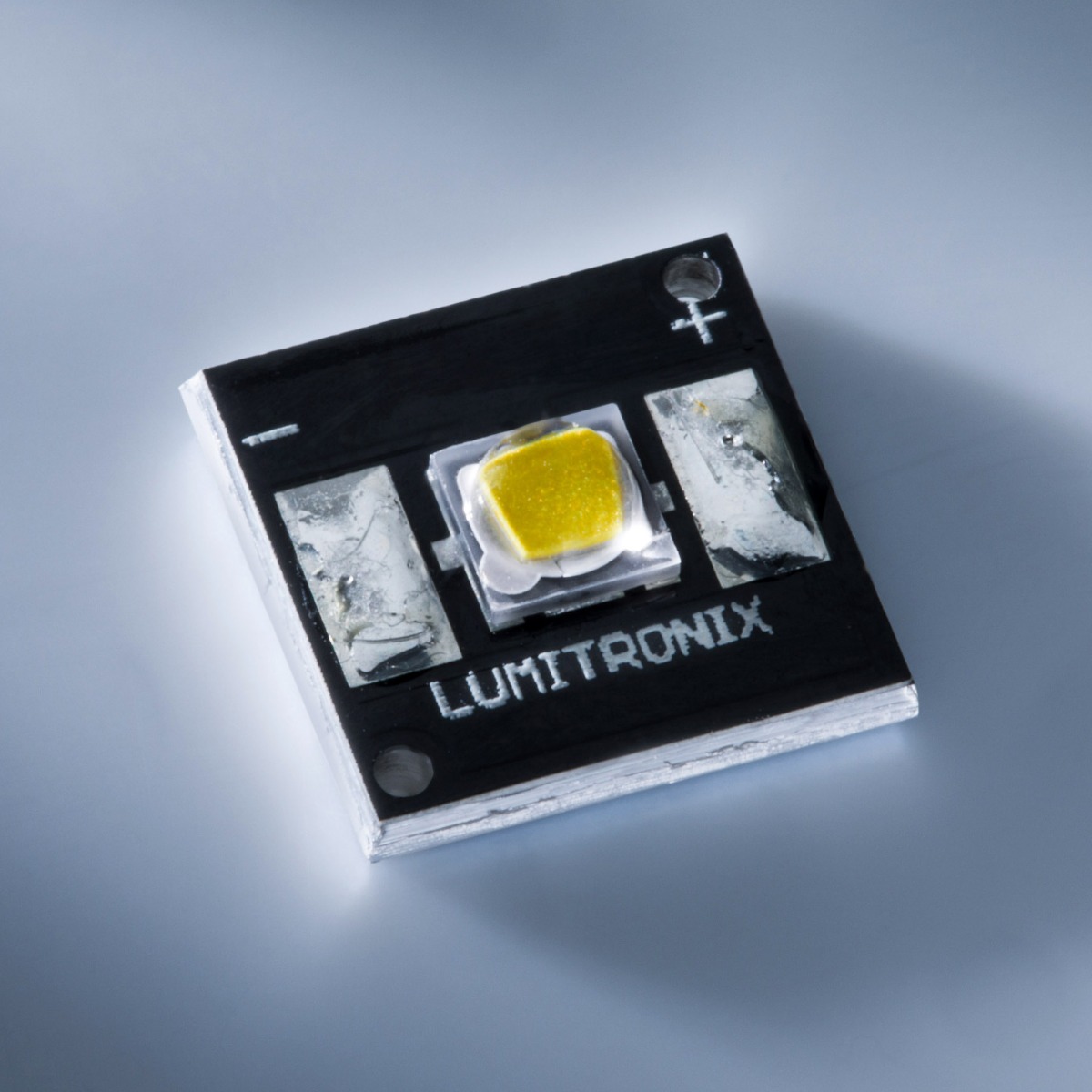

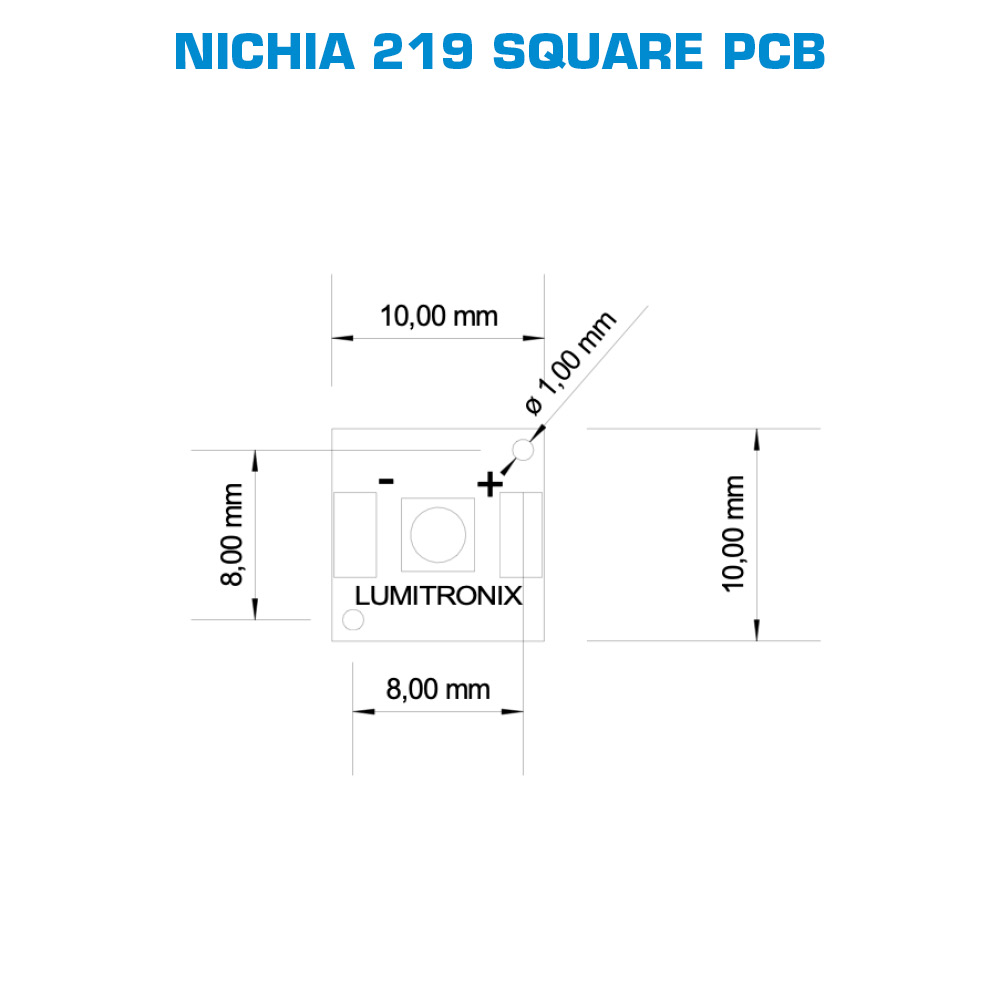

- PCB cuadrado: 10x10mm

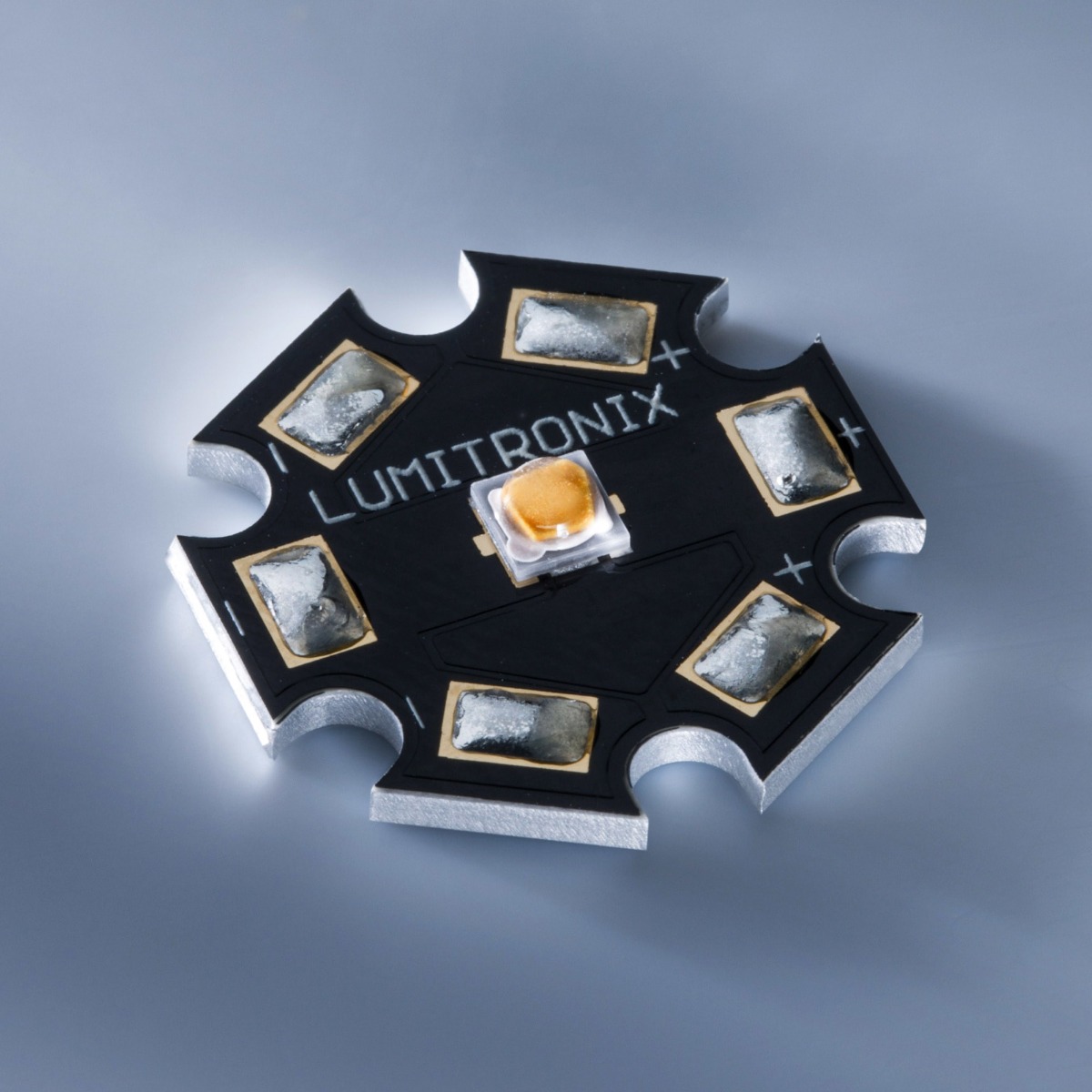

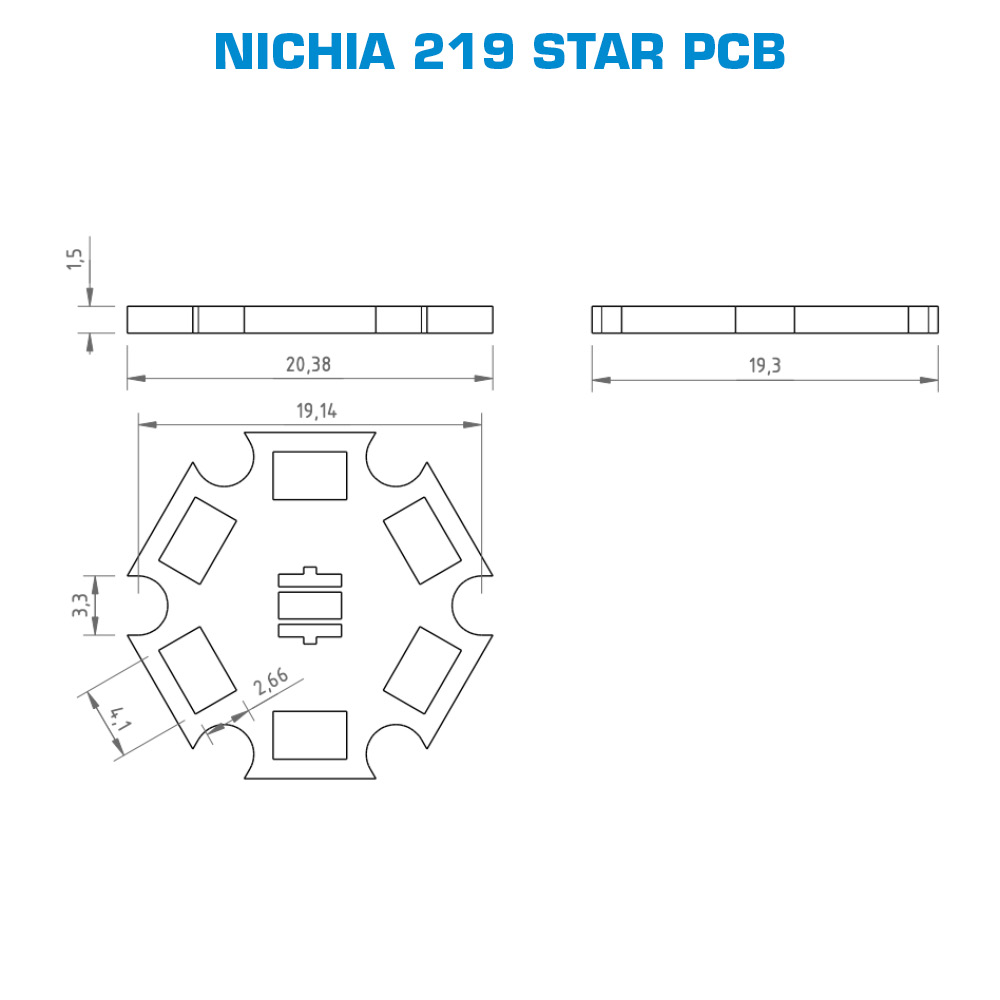

- Estrella PCB: 19x19mm
Paso 2: Cantidad del pedido (pcs)
¿Cuántos módulos necesita? Aunque no hay MOQ, recomendamos al menos 3000 piezas de módulo LED Nichia 219.
Paso 3: CRI del módulo Led Nichia 219
El CRI es una medida cuantitativa de cómo el espectro de una fuente de luz artificial se compara con un iluminante estándar de referencia modelado a partir de la luz del día. La máxima puntuación posible es 100, lo que indica una correspondencia perfecta con el iluminante de referencia. Nichia 219 puede pedirse en selecciones de CRI desde R70 (Ra≥70) hasta R9080 (Ra≥90, R9≥80).

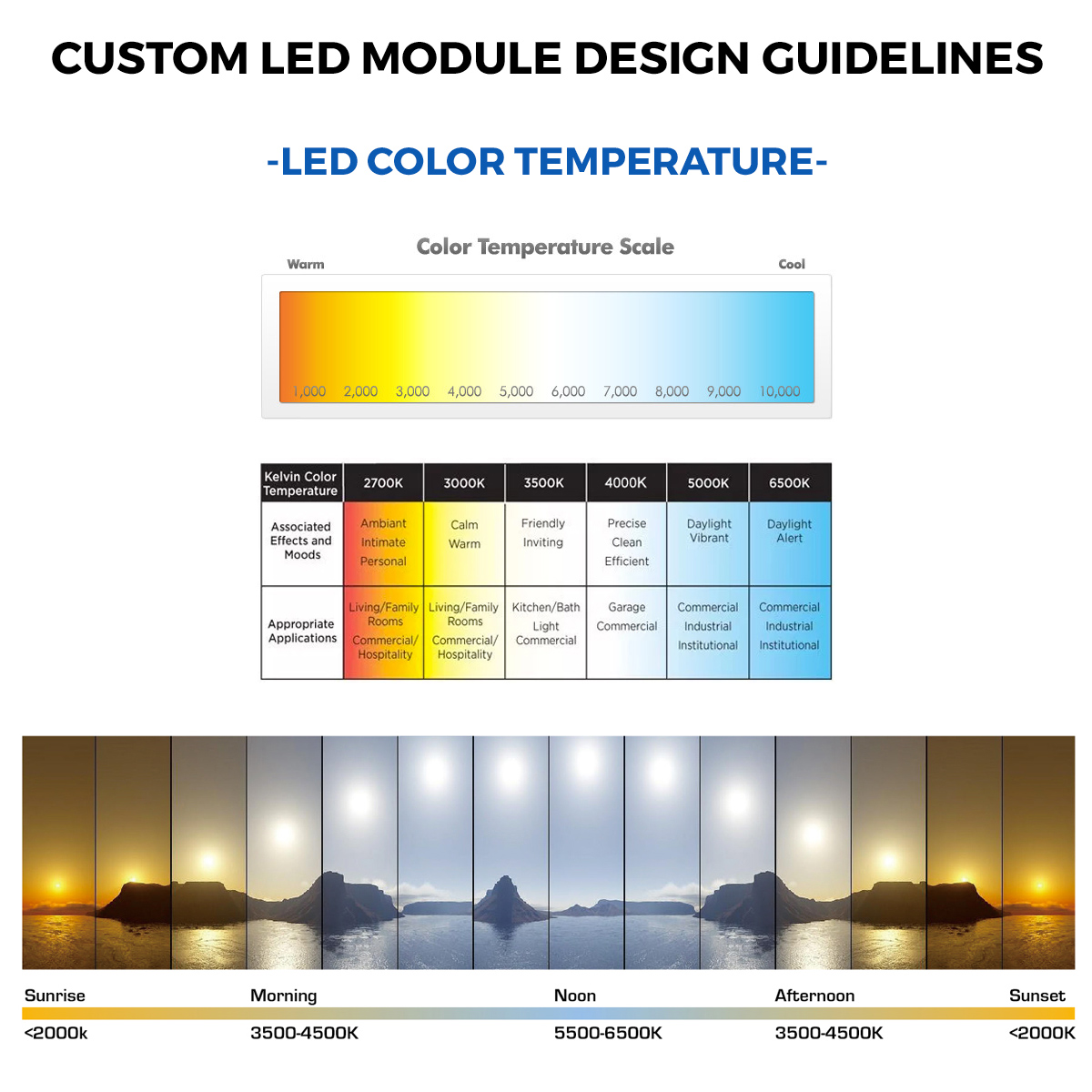

Paso 4: Temperatura de color del LED
Las diferentes temperaturas de color crean diferentes efectos visuales y son apropiadas para diferentes entornos. La temperatura de color se mide en Kelvin (K) en una escala de "cálido" a "frío": Cuanto más "cálida" sea la luz, menor será el número de Kelvin. Cuanto más "fría" sea la luz, mayor será el número de Kelvin. Puedes leer más sobre la temperatura de color recomendada para un proyecto en nuestro blog.
No todas las temperaturas de color están disponibles para cada tipo de LED o CRI. La hoja de datos especificará el número de pieza del LED Nichia.
Paso 5: ¿Necesita muestras?
Usted puede solicitar recibir muestras, cuando usted ordena o recibe la hoja de datos. Esta opción tiene un coste adicional y se añade al plazo de entrega total de su pedido. Los detalles se proporcionarán en el momento en que recibamos su solicitud. El número máximo de muestras es de 5 unidades.
Especificaciones técnicas de Nichia 219 LED:
- Nichia NVSW219 LED es una serie 219, Single Chip LED de alta potencia con carcasa de cerámica
- Versión actual: NVSW219F-V2
- 700-1000mA corriente típica a 2.89V, 2400mA corriente máxima
- 365lm a 700mA, 524lm a 1050mA, aprox. 1000lm a 2400mA, a CRI80 5000K
- Placa de circuito impreso rígida de aluminio
- Diseño de corriente constante
- 100.000h de vida útil
- Opciones CRI: 70, 80, 90
- Opciones de temperatura de color: 1800K a 7800K
- Potencia nominal de hasta 7 W
- Optimizada para iluminación exterior o industrial
- Ideal para focos
- Regulable
- 5 años de garantía
- Elipse MacAdam de 3 pasos
- Fabricado en Alemania
- LED fabricados en Japón
- CE, ROSH, REACH
| SKU | nichia219_pcb_w |
|---|---|
| Weight brut (g) | 1.000000 |
| Garantia (meses) | 60 |
| Vida util residencial, 3h diario (anos) | 92 |
| Vida util del producto (horas) | 100000 |
| Vida util comercial, 12h diario (anos) | 23 |
| Fabricante | Lumistrips |
Condiciones de pedido de módulos LED personalizados
Una vez confirmado su pedido, fabricaremos la tira o módulo LED personalizado en nuestra fábrica de Alemania, basándonos en las especificaciones que nos haya facilitado. El pago es necesario para la confirmación del pedido. Los pedidos que se hayan pagado correctamente en línea se considerarán confirmados.
Así es como se ve el calendario una vez que confirmamos su pedido:
- Validación del diseño: comprobaremos los detalles de su pedido y la información adicional suministrada (archivo cargado), en un plazo de 5 días laborables.
- Borrador del diseño: Verá el primer dibujo de su tira o módulo LED personalizado en un plazo de 2 semanas.
- Hoja de datos: Después de que el dibujo obtenga su aprobación, crearemos para usted la hoja de datos de la tira LED personalizada, en un plazo de 2-4 semanas.
- Muestras: Usted puede solicitar recibir muestras, cuando usted ordene o reciba la hoja de datos. Esta opción tiene un coste adicional y se añade al plazo total de entrega de su pedido. Los detalles se proporcionarán en el momento en que recibamos su solicitud.
- Producción en serie: Una vez que apruebe la hoja de datos y/o las muestras, iniciaremos la producción completa, que tardará entre 6 y 10 semanas.
Con nosotros, su inversión en tecnología LED personalizada es transparente, con pasos claros y plazos predecibles.
Cambios, cancelaciones, reembolsos y devoluciones de pedidos personalizados:
1. Durante el proceso de borrador de diseño se pueden realizar cambios en las especificaciones del módulo. Estos cambios pueden deberse a datos incorrectos suministrados al sistema de pedidos en línea, como especificaciones técnicas imposibles de producir o datos erróneos.
En los módulos LED con dimensiones personalizadas, el separador decimal es el punto (.)
Los cambios que conlleven costes adicionales darán lugar al recálculo del valor del pedido.
2. El pedido de módulos LED personalizados puede cancelarse
- En un plazo de 5 días laborables con un cargo de cancelación del 5%.
- Tras recibir el borrador del diseño, con un recargo del 15%.
- Después de recibir la hoja de datos, con una penalización del 25%.
- Después de recibir las muestras, con una tasa de cancelación del 25% + el coste de las muestras.
Una vez aprobadas la hoja de datos y/o las muestras e iniciada la producción en serie, el pedido no podrá cancelarse. Los productos LED hechos a medida no pueden devolverse. Nos reservamos el derecho de cancelar pedidos en cualquier momento, hasta el momento de la entrega. Los pedidos cancelados por decisión nuestra serán reembolsados en su totalidad. No seremos responsables de los costes o daños asociados causados por la cancelación del pedido o los retrasos en la entrega.
Garantía de los módulos LED personalizados:
Ofrecemos una garantía de 5 años para todos los módulos LED personalizados, basada en nuestros términos de garantía estándar.
La temperatura de funcionamiento es un factor crucial en la vida útil de los módulos LED. La temperatura máxima de funcionamiento (TC) se especificará en la fase de diseño y se indicará en el producto y en la hoja de datos. Es importante que utilice la gestión térmica para evitar que se supere el valor máximo. Si no es posible, debe informarnos durante la fase de diseño.
Métodos y costes de envío:
También aceptamos envíos a través de su cuenta express con DHL, TNT, UPS o FedEx. Después de recibir su pedido, póngase en contacto con nosotros por correo electrónico con esta elección.
En el caso de paquetes voluminosos con productos LED y accesorios personalizados, es posible que los gastos de envío estándar añadidos a través del proceso de pedido en línea no cubran totalmente la entrega segura y puntual de su pedido. Si descubrimos, antes de enviar su pedido, que los gastos de envío son superiores a los ya pagados o a los que podemos cubrir con el envío gratuito, es posible que le pidamos que cubra el coste adicional. En el caso de los pedidos con envío gratuito, el coste máximo de envío cubierto por nosotros es de 40 euros.
Certificaciones de los módulos LED personalizados:
Construidos en Alemania, los módulos LED personalizados cuentan con las siguientes certificaciones:
- CE
- ROSH
- REACH
Bajo pedido, se pueden proporcionar otras certificaciones (por un precio):
- UL
- CSA
